Amplificateur RF intérieur

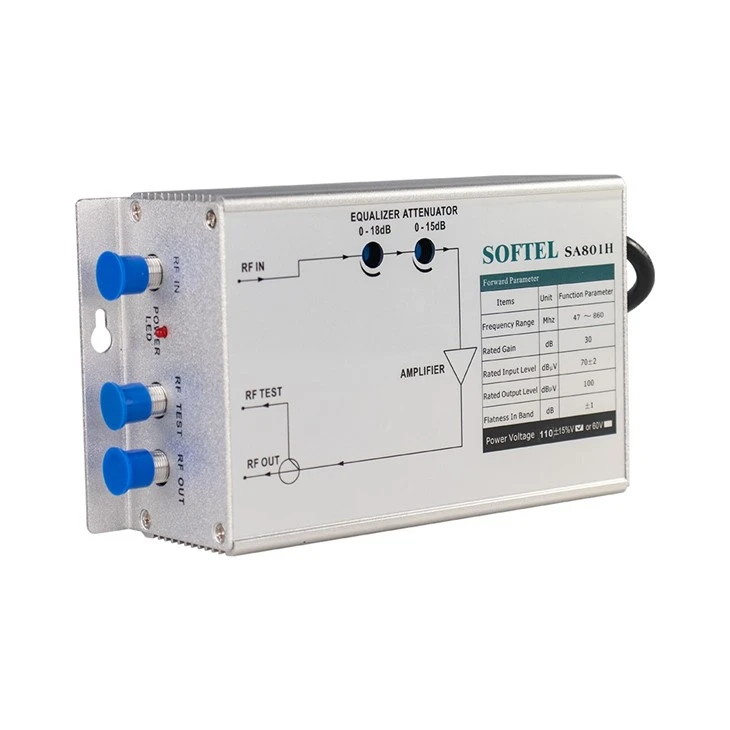

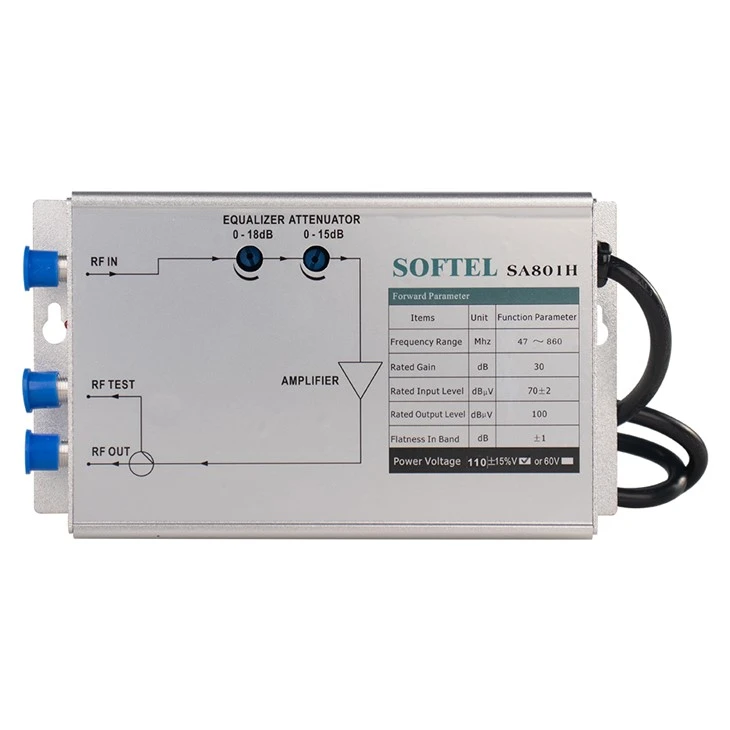

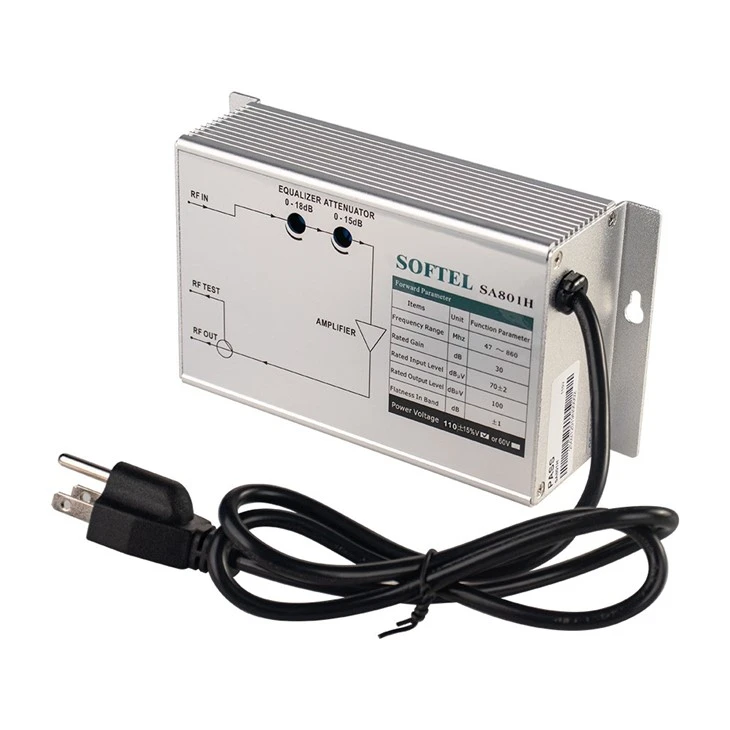

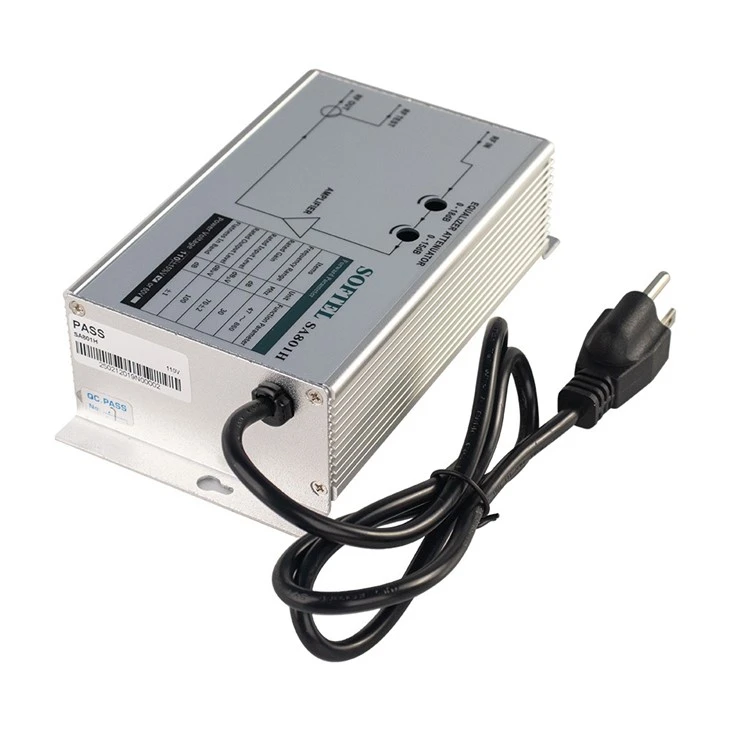

Amplificateur RF intérieur SA801H
L'amplificateur de l'utilisateur unidirectionnel intérieur SA801H est spécial conçu pour le dernier "1 km" du réseau de transmission bidirectionnel CATV. Il adopte les modules RF dédiés CATV (SOT -115 emballé), a de bons indices, une faible consommation d'énergie, une forte fiabilité et une excellente performance de coût. Il convient au réseau de transmission CATV de petite et moyenne taille.
Caractéristiques de performance
Amplificateur RF intérieur SA801HAdoptez le circuit push-pull à tube micro-ondes à faible bruit ou les modules RF dédiés CATV (SOT -115 emballé), le niveau de sortie stable et les bons index non linéaires.
EQ et ATT variables intégrés, et le port de détection en ligne scientifique et raisonnable rendent le débogage de l'équipement plus pratique.

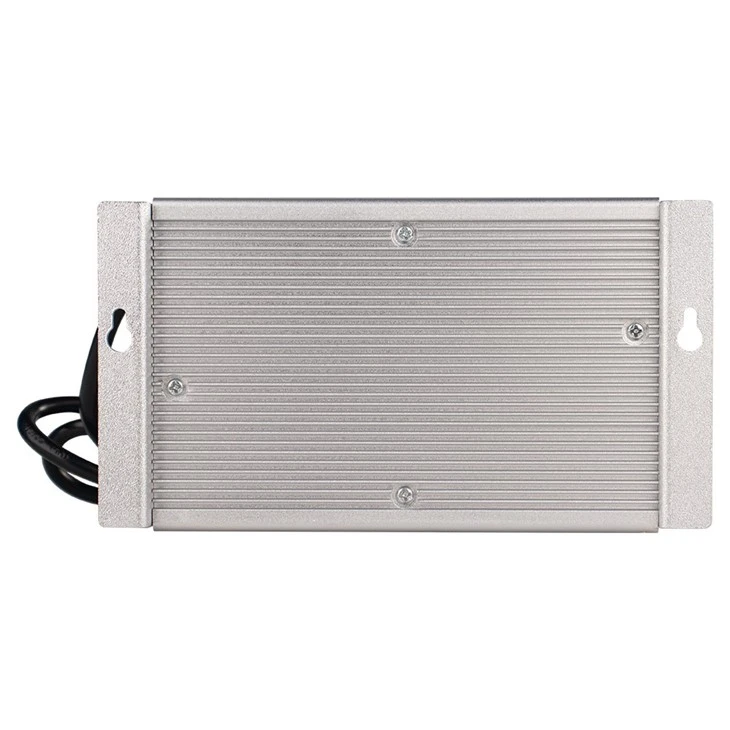

Adoptez le boîtier en alliage en aluminium, a une bonne dissipation de chaleur et une belle apparence. L'équipement peut être en continu de longue durée régulièrement sous une mauvaise condition environnementale en plein air en raison de la puissance linéaire fiable élevée et du système anti-éclairage strict.
Indice de performance principal
|
Article |
Unité |
Paramètre de performance |
|
Chemin vers l'avant |
||
|
Gamme de fréquences |
MHz |
47 ~860 |
|
Gain nominal |
db |
30 |
|
Gain de remplissage min |
db |
Supérieur ou égal à 30 |
|
Niveau d'entrée nominal |
dbμv |
70±2 |
|
Niveau de sortie nominal |
dbμv |
100 |
|
Planéité dans le groupe |
db |
±1 |
|
Silhouette |
db |
Moins ou égal à 10 |
|
Pertes de rendement |
db |
Supérieur ou égal à 14 |
|
C / ctb |
db |
Supérieur ou égal à 58 |
|
C / CSO |
db |
Supérieur ou égal à 56 |
|
Retard de groupe |
ns |
Moins que ou égal à 10 (112,25 MHz / 116,68 MHz) |
|
Rapport signal / humain |
db |
< 2 |
|
Acquérir une stabilité |
db |
-1.0 ~ + 1.0 |
|
Performance générale |
||
|
Impédance caractéristique |
Ω |
75 |
|
Tension d'alimentation |
V |
A: ac (165-250) v; B: ac (35-60) v |
|
Tension avec impulsion (10/700 μs) |
Kv |
＞5 |
|
Consommation d'énergie |
Virginie |
8 |
|
Dimension |
MM |
178(L) x 100 (W) x 55(H) |
Diagramme de blocs de l'amplificateur RF intérieur
Description de la structure
