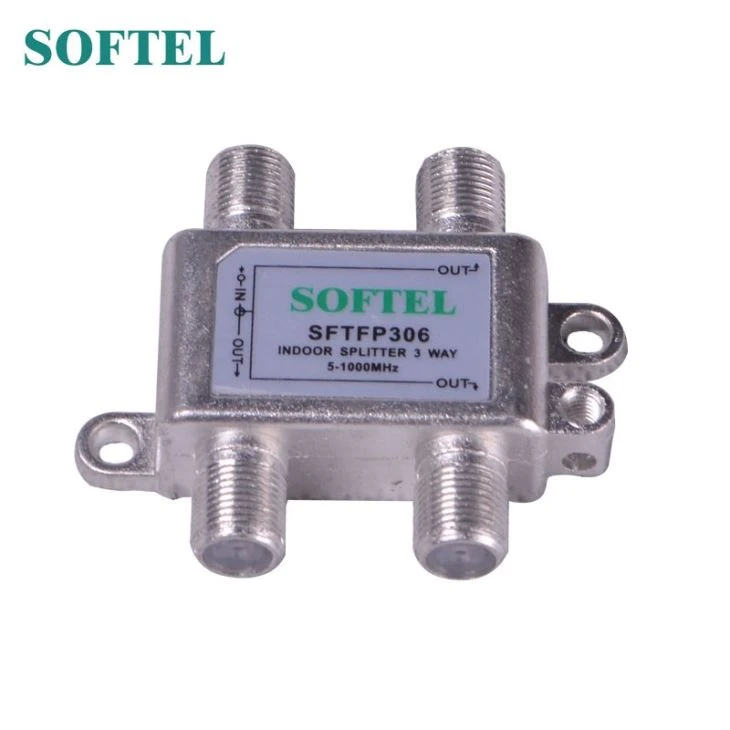

Splitter RF intérieur
Conception de transmission bidirectionnelle
Contre les pointes et la saturation en ferrite
Broches d'insertion de contact rondes
Le séparateur RF intérieur est un séparateur / diviseur qui divise le signal d'un câble d'alimentation en deux signaux de sortie ou plus.
traits

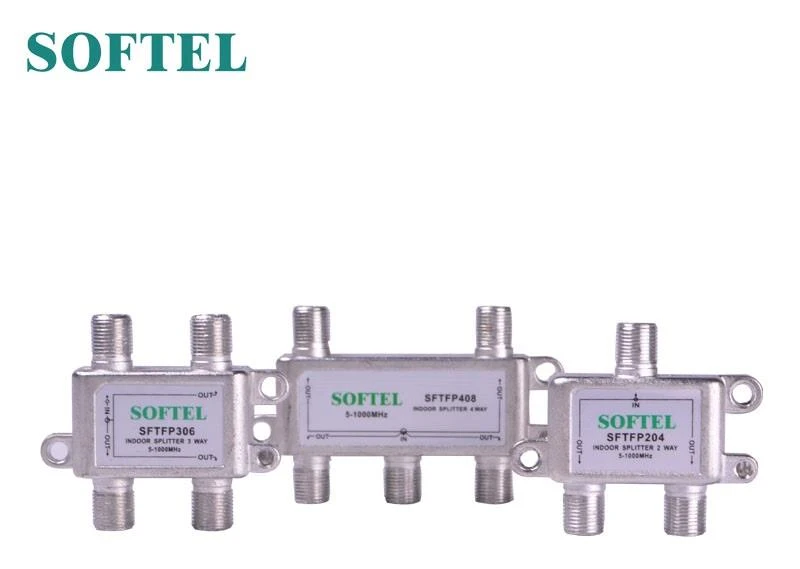

2 ~ 8 façons disponibles
Conception de transmission bidirectionnelle
Contre les pointes et la saturation en ferrite
Broches d'insertion de contact rondes
Le moulage sous pression en alliage de zinc doit être avec un traitement de surface nickelé
Traitement de peinture en aérosol de surface, anti-oxydation et sans décoloration
Application
Satellite CATV, HFC
Paramètre technique
Article | Répartiteur 2 voies | Séparateur 3 voies | Séparateur 3 voies | Répartiteur 4 voies | Séparateur 6 voies | Répartiteur 8 voies |
Perte d'insertion | -dB (Max) | |||||
5 MHz - 47 MHz | 3,5 | 3,5 / 6,9 | 5.8 | 6,9 | 9.3 | 10,3 |
48 MHz - 450 MHz | 3.9 | 3.9 / 7.3 | 6.2 | 7.3 | 9,6 | 11,0 |
451 MHz - 750 MHz | 3.9 | 3,9 / 7,5 | 6.5 | 7,5 | 9,9 | 11,5 |
751 MHz - 1000 MHz | 4.1 | 4.0 / 8.0 | 7.0 | 8.0 | 11,0 | 12,5 |
Perte d'isolement | -dB (min.) | |||||
5 MHz - 47 MHz | 22 | 25 | 25 | 25 | 25 | 25 |
48 MHz - 450 MHz | 26 | 24 | 25 | 24 | 24 | 24 |
451 MHz - 750 MHz | 22 | 23 | 24 | 23 | 22 | 22 |
751 MHz - 1000 MHz | 22 | 21 | 22 | 21 | 21 | 21 |
Perte de retour (IN / OUT) | -dB (min.) | |||||
5 MHz - 47 MHz | 20 | 18 | 18 | 18 | 18 | 18 |
48 MHz - 450 MHz | 22 | 21 | 21 | 20 | 22 | 22 |
451 MHz - 750 MHz | 20 | 21 | 21 | 20 | 20 | 20 |
751 MHz - 1000 MHz | 20 | 18 | 18 | 18 | 18 | 18 |
Informations générales | ||||||
Impédance | 75 Ohms | |||||
Blindage RFI | - 120 dB | |||||
Intermodulation | mieux que -45dBmV | |||||
Environnement de test: Température ambiante: + 20 ℃ | ||||||
Autre exigence: | ||||||
1. L'insert en plastique doit être de couleur blanche. | ||||||
2. Le capuchon du port F doit être de couleur blanche claire | ||||||
3. Vis de mise à la terre de 4 x 12 mm en vert, 1/4 hex, fente plate ouverte, philips. | ||||||
4. Vis de fixation de 4 x 18 mm en tôle, 1/4 hex, fente plate ouverte, Philips. | ||||||
5. Boîtier étamé brillant | ||||||
6.Les filetages de F-PORT utilisent 3/8 "-32 UNEF-2B. | ||||||
Un courant de 7,500 mA passe de l'entrée à l'un des ports de sortie. | ||||||
