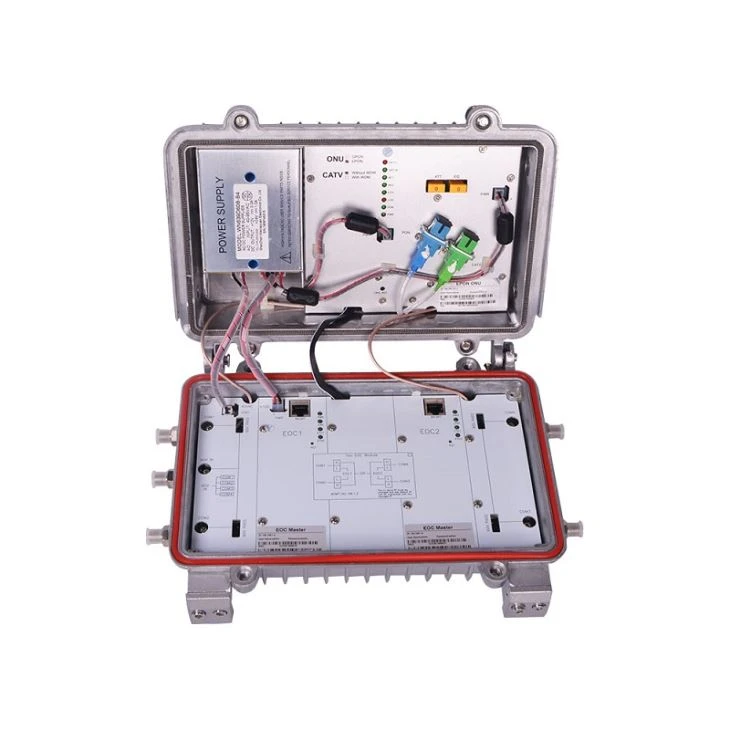

Tout en un Eoc Master

Avec la technologie EPON / GPON, EOC et HFC, le produit tout-en-un répond aux exigences de câblodistribution, de VOD et de service Internet CATV des câblo-opérateurs pour le FTTB / FTTC. Il se construit avec EPON / GPON ONU, maître EOC et module récepteur optique dans un seul boîtier.

Envoyez demande

Présentation du produit

Le produit tout-en-un est conçu pour fournir un service Internet au domicile de l'abonné via le réseau d'accès coaxial existant. Avec la technologie EPON / GPON, EOC et HFC, le produit tout-en-un répond aux exigences de câblodistribution, de VOD et de service Internet CATV des câblo-opérateurs pour le FTTB / FTTC. Il se construit avec EPON / GPON ONU, maître EOC et module récepteur optique dans un seul boîtier.

Le module récepteur optique a reçu le signal optique de l'émetteur optique du réseau HFC et le signal traité par le PD, l'amplificateur, l'égaliseur et l'AGC vers une sortie RF stable. Le niveau de sortie sera jusqu'à 108dBuv (sortie RF 4 *) ou 112dBuv (sortie RF 2 *). Les données Ethernet sont transmises à ONU via le réseau EPON ou GPON de l'OLT.

Le module maître EOC est conforme aux normes AC Home-plug, est conçu sur la base du jeu de puces Qualcomm AR7410 avec une technologie OFDM à haute capacité anti-brouillage. Il modulera les données Ethernet en signal RF EOC dans la plage de 7,5 à 65 MHz. Le signal EOC et le signal CATV (87 ~ 860 MHz) peuvent fonctionner sur un câble coaxial sans interférence. Le maître EOC peut fournir un service de données à haute vitesse à une vitesse de couche PHY de 600 Mbps, le débit de la couche MAC peut atteindre 320 Mbps.

Fonctionnalités

Normes

● Conforme aux normes EPON ou GPON

● Conforme aux normes internationales HomePlug AV et à la norme IEEE 1901

Configuration du produit

● Configurations disponibles avec 1 module EPON ou GPON ONU

● Configurations disponibles avec 2 ou 4 modules Master HomePlug AV EOC

● Configurations disponibles avec 1 récepteur optique HFC

● Configuration disponible avec WDM à l'intérieur ou non

● Configurations de sortie RF avec 2 ou 4 sorties

● Alimentation par ligne (de 90 à 264 VCA) ou alimentation par câble (60 VCA) en option

● Filtre haut / bas de type 35/47, 42/54, 65/87 en option pour répondre à votre réseau

Caractéristiques CATV RF

● Prend en charge une sortie RF plus élevée: 112dBuv @ 2 * sortie RF, 108dBuv @ 4 * sortie RF

● Fonction AGC (de -6 à 0 dBm) pour une sortie RF stable

Transport de données dans un câble coaxial

● Prend en charge un débit de données supérieur à 300 Mbps par module maître EOC

● Prend en charge Max. perte de liaison supérieure à 85 dB (débit de 40 Mbps en laboratoire)

● Recommande une perte de liaison de 40 à 50 dB pour un débit d'environ 300

La gestion du réseau

● CLI, gestion SNMP pour module ONU

● Gestion WEB, SNMP pour module EOC

● Surveillance et contrôle de l'état du récepteur optique par le système PON

Autres caractéristiques

● Boîtier IP67, moulage sous pression en alliage d'aluminium

● Entrée et sortie Line Power 60AC

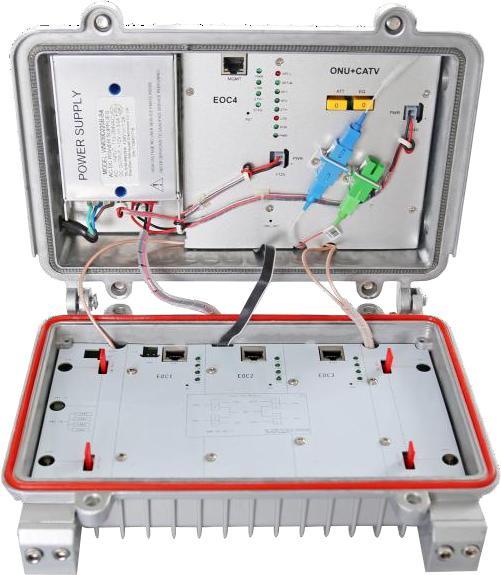

Présentation des images et des ports de produits

2(001)

spécification

Article	Paramètres	spécification
Module fonctionnel principal Configuration	ONU	1 x GPON ou 1 * EPON ONU
	Maître EOC	2 * maître EOC ou 4 * maître EOC
	CATV	1 x récepteur optique CATV avec WDM ou non
Interface externe	Port fibre	Type 5/8 ”, 2 ports, pour entrée fibre optique Pigtail
	Port COM	Femelle de type F, 4 ports de sortie pour EOC et CATV mixtes signal
	Port d'entrée d'alimentation	Version F femelle, alimentation secteur (40-90VAC)
	Port d'entrée d'alimentation	Cordon d'alimentation avec prise Chine, Version alimentée sur secteur (90-264VAC)
Uplink	Diffusion CATV (en option avec WDM ou non)	Avec version WDM, 1 * entrée optique CATV / PON, SC / APC, 1 * sortie PON, SC / PC, connectée à l'entrée ONU
	Diffusion CATV (en option avec WDM ou non)	Sans version WDM, 1 * CATV optique, SC / APC
	Données Ethernet (EPON ou GPON en option)	1 * EPON PX20 +, SC / PC (version EPON)
	Données Ethernet (EPON ou GPON en option)	1 * GPON classe B +, SC / PC (version GPON)
Spécifications de la pièce ONU
EPON	Conformité standard	IEEE 802.3ah 1 x EPON PX20 +, SC / PC En amont: 1,25 Gbit / s, en aval: 1,25 Gbit / s 20Km @ 1:32 9 / 125um, monomode, fibre unique en amont 1310 nm, en aval 1490 nm 0 dBm à 4 dBm (PX20 +) -27 dBm
	Interface optique
	Taux de transmission
	Distance de transmission
	Type de fibre optique
	Longueur d'onde
	Puissance optique Tx
	Réception de la sensibilité
GPON	Conformité standard	UIT-T G.984.X 1 x GPON CLASSE B +, SC / PC En amont: 1,244 Gbps, en aval: 2,488 Gbps 20 km @ 1:64 9 / 125um, monomode, fibre unique en amont 1310 nm, en aval 1490 nm + 0,5 dBm à + 5 dBm (classe B +), + 0,5 dBm à + 5 dBm (classe C +) -27 dBm (classe B +), -30 dBm (classe C +)
	Interface optique
	Taux de transmission
	Distance de transmission
	Type de fibre optique
	Longueur d'onde
	Puissance optique Tx
	Réception de la sensibilité
Indicateur	Description de l'indicateur	PWR: mise sous tension ou hors tension PON: LOS enregistré ONU: état de la liaison optique ETH: état de liaison du port Ethernet ONU au maître EOC
La gestion du réseau	Mode de gestion	Prise en charge IEEE802.3 QAM (EPON) Prise en charge ITU-T G.984.X OMCI (GPON) Prise en charge de la gestion à distance via SNMP Prise en charge de la gestion à distance via Telnet
La gestion du réseau	Une fonction	Moniteur d'état, gestion de la configuration, alarme gestion, gestion des journaux
Spécification de OU
Spécifications optiques	Longueur d'onde	Sans version WDM: 1550 nm Avec version WDM: 1540 ~ 1560 nm (CATV), 1260-1500 nm (PON)
	Entrée de puissance optique Gamme	-8 ~ +2 dBm
	Recommander optique Plage d'entrée de puissance	-6 ~ 0 dBm
