Catv Modulateur 24 Canaux

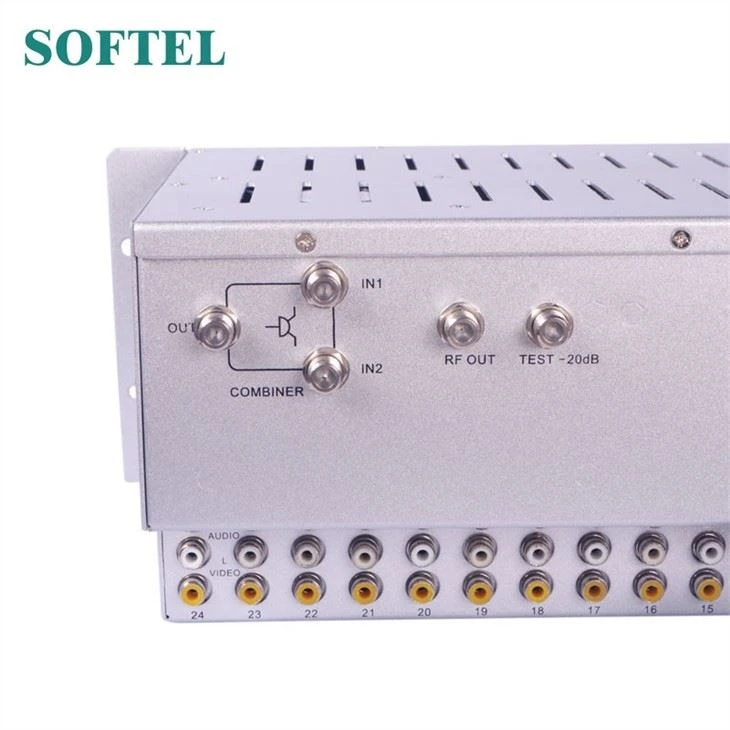

Le modulateur CATV 24 canaux est un châssis monté sur rack 3RU qui permet l’installation de mini modulateurs fixes contrôlés par microprocesseur jusqu’à 24 pièces.

Envoyez demande

Présentation du produit

modulateur catv 24 canaux

Le modulateur CATV 24 canaux est un châssis monté sur rack 3RU qui permet l’installation de mini modulateurs fixes contrôlés par microprocesseur jusqu’à 24 pièces. Le moissonneuse active intégrée élimine les problèmes de câblage inutile et de connexion potentielle et assure un niveau de sortie élevé. Toutes les cartes modulateurs sont parfaites ensemble d’usine sur les canaux souhaités et le décalage approprié.

CARACTÉRISTIQUES du modulateur catv 24 canaux

1. La sélectivité de bande latérale vestigiale permet la configuration de canal adjacent sans entretien

2. Deux ventilateurs de refroidissement pour la performance de longue durée de vie

3. 42dBmV niveau de sortie de moissonneuse, pas besoin de moissonneuse supplémentaire

4. Filtrage de scie(onde acoustique de surface) sur IF pour supérieur dans la bande C/N

5. Les contrôles d’accès au panneau avant permettent une configuration facile

6. Disponible dans les configurations NTSC ou PAL

7. Combineur supplémentaire pour la combinaison de signal RF facile

Spécification du modulateur catv 24 canaux

Châssis
Rf	Plage de fréquences	45 ~ 860 MHz
	Connecteur de sortie	Connecteur F
	Niveau de sortie	102 dBμV (Adj.)
	Point d’essai	-20 dB
	Port d’isolement vers port	≥ 35 dB
	Perte de retour	≥ 12 dB
	Gain	+ 4 dB
GENERAL	Capacité du modulateur	16
	Plage de tension d’entrée	110V ou 220V
	Ventilateur	2
	Consommation	70W (entièrement chargé)
	Dimension	42 * 13 *20 cm
	Poids net	10 KG (entièrement chargé)
	Poids d’expédition	3,7 KG (Châssis uniquement)
		11 KG (Entièrement chargé)
	Taille du carton	53 * 30 * 24 cm
Carte modulateur
Rf	Fréquence de sortie	45 ~ 860 MHz
	Niveau de sortie	95 dBμV (Adj.)
	Connecteur de sortie	Connecteur F
	Rapport A / V	-11 ~ -18 dB (Adj.)
	Stabilité des fréquences	±5KHz
	Niveau d’entrée vidéo	0,6-1,5Vp-p (modulation de 87,5 %)
	Connecteur d’entrée vidéo	RCA jaune
	Niveau d’entrée audio	1Vp-p (25KHz Dev.)
	Connecteur d’entrée audio	RCA blanc et rouge (MONO)
Généralités	Tension	DC 5V
