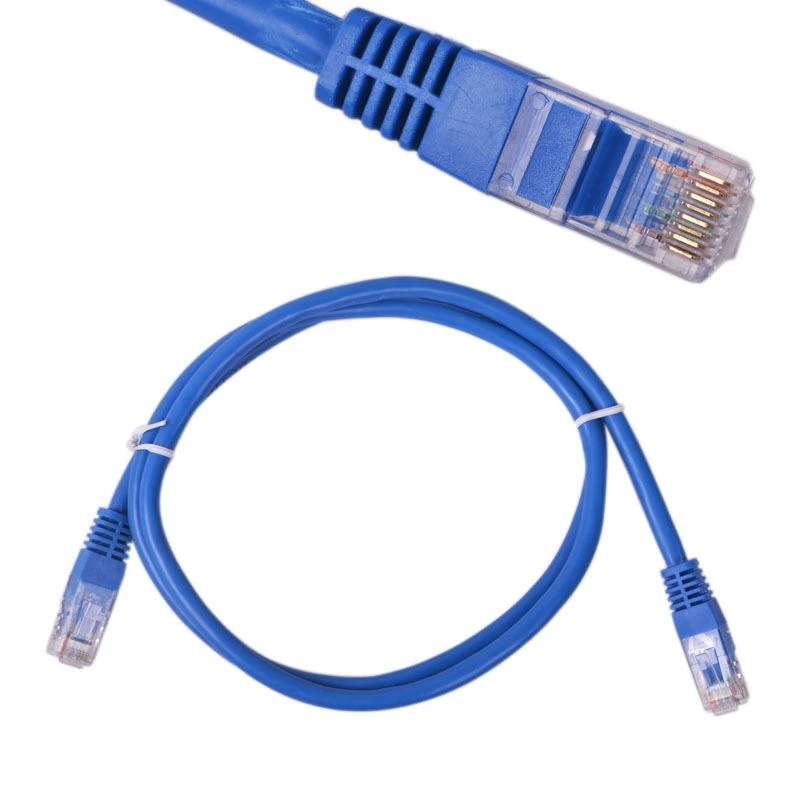

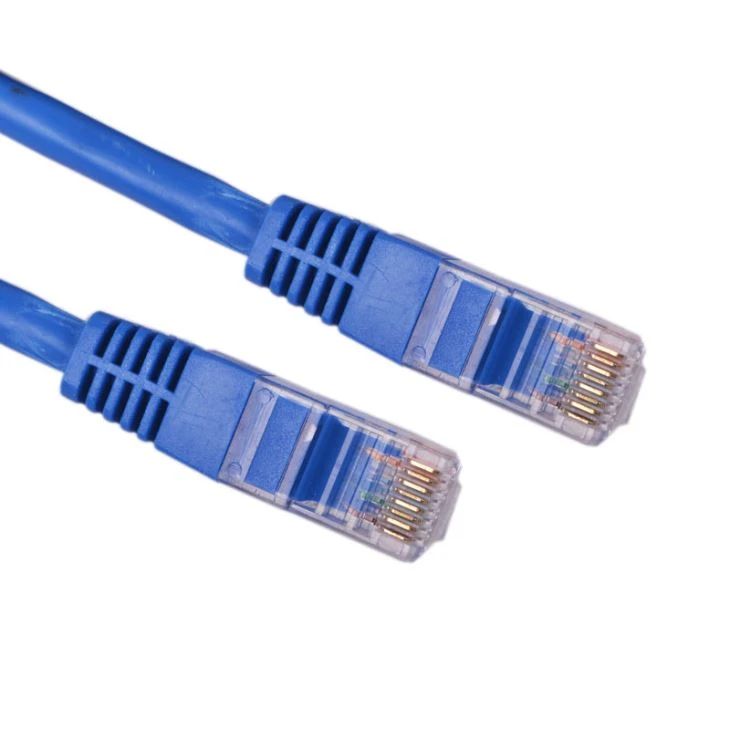

Câble LAN Cat5e UTP
Câble LAN Cat5e UTP
Application
Le câble LAN UTP Cat5e est largement utilisé pour la construction du câblage réseau et les supports de transmission, tels que l'audio, le vedio, la communication numérique, etc.
Spécifications du câble LAN UTP Cat5e
| Câble U / UTP 4Paires Catégorie 5E | |||||
Catégorie | U / UTP CAT5E-4P-PVC | ||||
la norme | ISO / IEC11801 、 TIA-568-C.2 、 YD / T1019 | ||||
Dimension du carton | 35 * 35 * 20 cm | ||||
Emballage de câble | Ampli plateau en bois GG; Carton | ||||

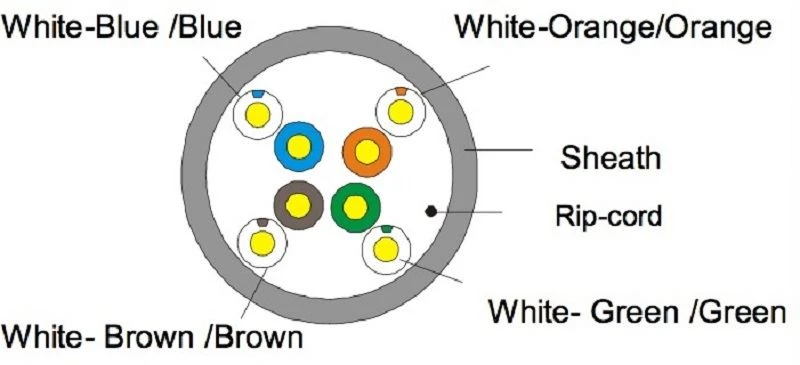

Construction | |||||
Conducteur | Cuivre solide nu | Couleurs d'isolation | Bleu, Blanc / Bleu | Rip Cord | Oui |
Chef d'orchestre Dia. | 0,50 mm ± 0,005 | Orange, Blanc / Orange | Veste | PVC | |
Isolation | PEHD | Vert, Blanc / Vert | Couleurs de veste | gris | |
Isolation Dia. | 0,88 mm ± 0,03 | Marron, Blanc / Marron | Veste Out Dia. | 5,0 mm ± 0,4 mm | |
Fil de vidange | NON | Rip-cord | Oui | Épaisseur moyenne | 0,55 ± 0,05 mm |
Caractéristiques électriques | |||||
Fréquence (MHz) | ATT (≤dB / 100m) | SUIVANT (≥dB) | ELFEXT (≥dB) | RL (≥dB) | PS NEXT (≥dB) |
1 | 2.0 | 65.3 | 63.8 | 20.0 | 62.3 |
4 | 4.1 | 56.3 | 51.7 | 23.0 | 53.3 |
8 | 5.8 | 51.8 | 45.7 | 24.5 | 48.8 |
10 | 6.5 | 50.3 | 43.8 | 25.0 | 47.3 |
16 | 8.2 | 47.3 | 39.7 | 25.0 | 44.3 |
20 | 9.3 | 45.8 | 37.7 | 25.0 | 42.8 |
25 | 10.4 | 44.3 | 35.8 | 24.3 | 41.3 |
31.25 | 11.7 | 42.9 | 33.9 | 23.6 | 39.9 |
62.5 | 17.0 | 38.4 | 27.8 | 21.5 | 35.4 |
100 | 22.0 | 35.3 | 23.8 | 20.1 | 32.3 |
Impédance (1-100 MHz) | 100 ± 15 Ohm | Résistance DCConductor (Ω / 100m) max | 9.5 | ||
DelayShewns / 100m (1-100MHz) | ≤45 | Déséquilibre de résistance CC (%) max | 5.0 | ||
Capacité (nF / 100m) max | 5.6 | NVP | 69% | ||
étiquette à chaud: cat5e utp lan cable, Chine, fabricants, fournisseurs, usine, vente en gros
