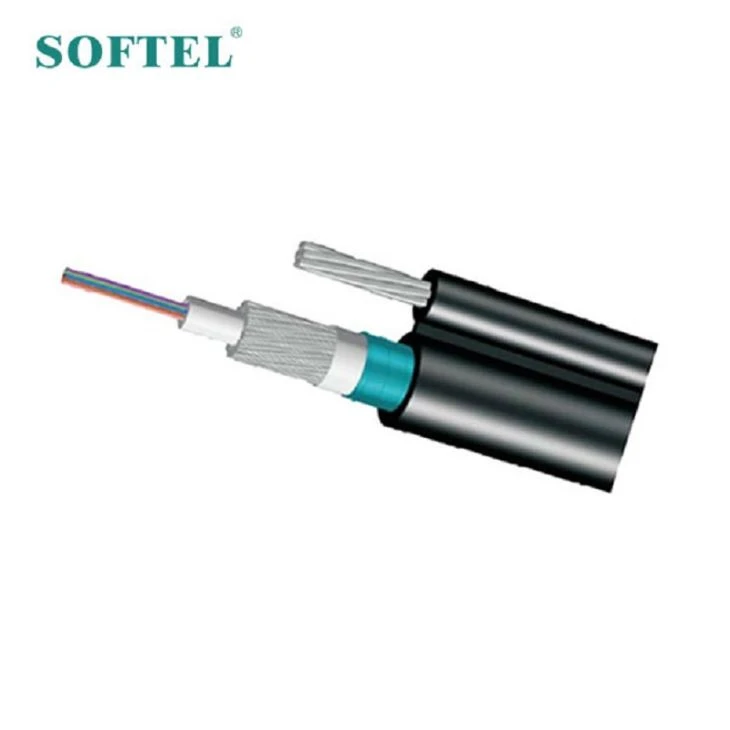

Câble à fibre optique à 4 noyaux
Câble fibre optique 2,6,8,12,24,4 Core

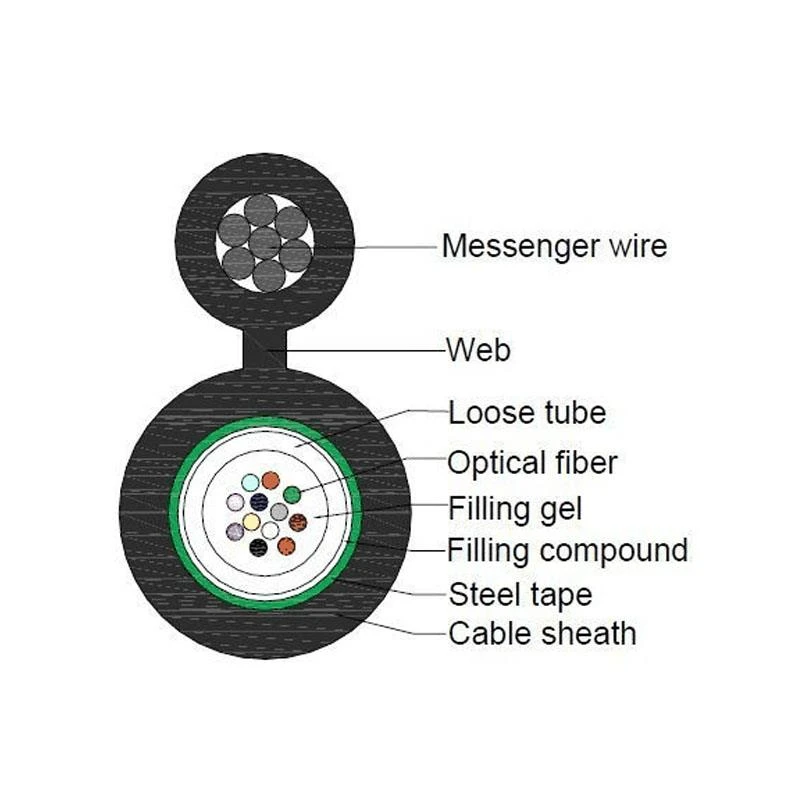

Les fibres, 250 µm, sont positionnées dans un tube lâche en platine à haut module. Les tubes sont remplis d'un composé de remplissage résistant à l'eau. Les deux côtés PSP sont appliqués longitudinalement sur le tube lâche externe. Fils en acier et tubes lâches remplis d'un composé étanche à l'eau pour assurer un blocage compact et longitudinal de l'eau, cette partie du câble accompagnée des fils toronnés comme pièce de support est complétée par une gaine en polyéthylène (PE) pour la structure de la figure 8.
Application principale
1. communication intercirconscription, téléphone rural, jonction locale
2.CATV
3. système de transmission de réseau informatique
4.Spécialement applicable aux lignes aériennes complexes et aux occasions de suspension non en acier.
Paramètres
Caractéristiques optiques (câble fibre optique 2,6,8,12,24,4 core) | |||||
G.652 | G.655 | 50/125 um | 62,5 / 125 um | ||
Atténuation (+20 ° c) | À 850 nm | ≤3,0 dB / km | ≤3,0 dB / km | ||
À 1300 nm | ≤1,0 dB / km | ≤1,0 dB / km | |||
À 1310 nm | ≤0,36 dB / km | ≤0,40 dB / km | |||
À 1550 nm | ≤0,22 dB / km | ≤0,23 B / km | |||
Bande passante (classe A) | À 850 nm | ≥500 Mhz · km | ≥200 Mhz · km | ||
À 1300 nm | ≥1000 Mhz · km | ≥600 Mhz · km | |||
Ouverture numérique | 0,200 ± 0,015NA | 0,275 ± 0,015 NA | |||
Coupe-câble Wavelenth λ cc | ≤1260 nm | ≤1480 nm | |||
paramètres techniques | ||
Type de câble | GTXTC8S | GTXTC8S |
Fibercount | 2~12 | 14~24 |
Diamètre du câble (mm) | 7.65*14.5 | 8.2*15.1 |
Poids du câble (kg / km) | 118 | 129 |
Spécifications de fil de support | Φ1,0 mm * 7 fils toronnés | |
Diamètre de connexion | Hauteur * largeur 3,0 * 2,5 mm | |
Résistance à la traction long / court terme (N) | 1000/2500 | 600/1500 |
Résistance à l'écrasement à long / court terme (N / 100 mm) | 300/1000 | 300/1000 |
Rayon de courbure long / court terme (N / 100mm) | 80/160 | 90/180 |
Température de stockage / de fonctionnement | -40 ° c à +70 ° c | |
