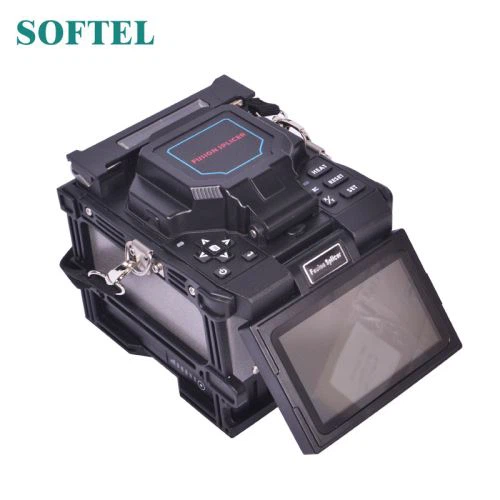

Machine d'épissure de Fiber optique AV6481A, épisseuse de Fusion de Fiber optique 6s

Modèle

Épisseuse à fusion de fibre optique 6481A9+

Quantité de moteur

6 moteurs

Méthode d'alignement

Alignement précis du noyau et du revêtement

Fibres applicables

Toutes les fibres optiques courantes, les fibres-à isolation en caoutchouc et les cavaliers qui répondent aux exigences des normes ITU-TG.651~653, ITU-TG.655 et ITU-TG.657.

Diamètre de la fibre optique

Revêtement : 80- 150μm, couche de revêtement : 0.1 -3 mm

Longueur de coupe

5- 16 mm (diamètre de la fibre optique revêtue inférieur ou égal à 250 μm ); 10 mm (diamètre de la fibre optique enduite : 0,25 ~ 3 mm)

Épissage par fusion

consommation(typique

0,02 dB (SMF) ; 0,01 dB (MMF) ;

0,04 dB (DSF) ; 0,04 dB (NZDSF)

Perte de retour

Mieux que 60 dB

Temps d'épissage par fusion (valeur typique)

7s

Temps de chauffage (valeur typique)

15s

Essai de force de traction

1 .96-2.25N

Retrait thermique

60 mm, 40 mm et une série de tubes thermorétractables

Affichage graphique

Écran LCD 4,3 pouces hautes-performances

Enregistrement d'épissage par fusion

30 000 groupes, 200 images

Capacité de la batterie

1 1 .1V, 6 400 mAh, la valeur typique de l'épissage par fusion et du cycle thermique est plus de 220 fois

Durée de vie de la batterie

Les temps de charge des cycles atteignent 300- 500, peuvent être remplacés par les clients

Durée de vie des électrodes

La valeur typique est 3000 fois, peut être remplacée par les clients

Éclairage de chantier

Lumières intégrées-avec une luminosité élevée-et une large zone d'éclairage

Environnement de travail

Température : -10- 50 degré ; bourdonnement : 0-95 % HR, hauteur au-dessus du niveau de la mer : 0 -6000 m

Interfaces d'opération

Interfaces d'opération graphiques GUI

Alimentation externe

CA : 100-240 V CA, 60 Hz, 0- 1 .5 A ; CC : CC10- 15 V

Port externe

USB/SD

Dimensions

120 mm (L) × 130 mm (H) × 154 mm (P) (sans coussinet anti-vibration en caoutchouc)

Poids

1 .8 kg (moteur hôte), 0,3 kg (batterie)
