Testeur de fibre Mini OTDR

Ce Testeur de fibre Mini OTDR marque un pas de géant en matière de performances et d’utilité de mesure de fibre optique.

Envoyez demande

Présentation du produit

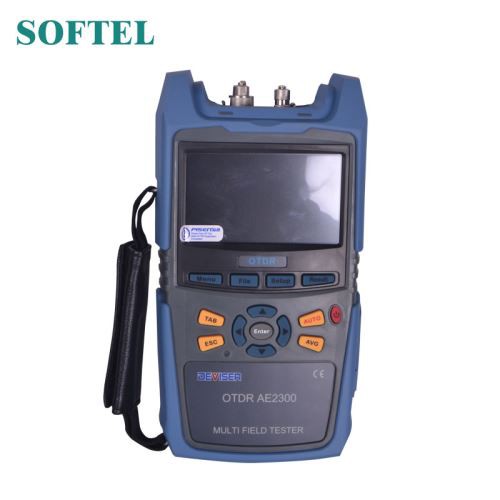

Testeur de fibre Mini OTDR

Affichage Prodcut

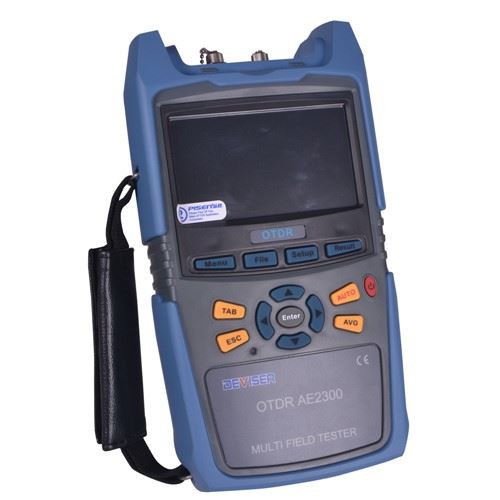

Testeur de fibre Mini OTDR

Le contrôle par écran tactile, la plate-forme modulaire et l’analyse en temps réel ne sont que quelques-unes des nouvelles fonctionnalités qui font de ce nouvel OTDR l’instrument de test optique idéal pour vérifier les réseaux d’accès, la construction, la maintenance du déploiement et l’authentification des réseaux FTTH. Différents modèles sont disponibles pour couvrir un large éventail d’applications et d’exigences, doubles ou multiples longueurs d’onde, de 28 à 39 dB.

Fonctionnalités

• L’écran tactile LCD 7 », 800x480 met l’alimentation et la commodité à portée de main• 0.8m zone morte de l’événement, zone morte d’atténuation de 3m; excellentes performances sur de courtes distances

• Large couverture de plage dynamique (28 - 45 dB)

• Résolution min. 5cm

• Analyse intelligente des événements

• Excellente stabilité et répétabilité

• Fonction d’analyse intelligente « FiberPass »

• Plusieurs options pour vos besoins de mesure, y compris VFL; capteur de puissance; source lumineuse; microscope à fibre optique; Module d’analyse QAM

• Ports de données utilisateur complets; prise en charge LAN, USB, SD, etc.

• Les résultats prennent en charge une variété de fonctions d’analyse, telles que ORL, 4pt, définir une section, etc.

Application

•Construction, déploiement, maintenance et authentification du FTTH filet.

•Construction, déploiement, maintenance et authentification de réseaux locaux fibre.

•Construction, déploiement, maintenance et authentification de MAN fibre.

Spécification

Modèle	AE3100A	AE3100B	AE3100C	AE3100D
Paramètre général
Longueur d’onde (nm)	1310/1550	1310/1550/1625	1310/1550/1650	1310/1550/1490
Précision de longueur d’onde (nm)	±20
Dynamique(dB)	30/28	34/32	36/34	39/37
Zone morte(m) de l’événement	≤1,5 m	≤1,5 m	≤0.8m
Zone morte d’atténuation(m)	≤6m	≤5m	≤4m	≤4m
Plage de distance	100m, 400m, 1.5km, 3km, 6km, 12km, 25km, 50km, 100km, 200km, 400km
Résolution d’échantillonnage(m)	0,05 ~ 12,8
Point d’échantillonnage(m)	256000
Précision de distance (m)	± (0,75 m + 0,005% x Distance + Résolution d’échantillonnage)	± (0,75 m + 0,001% x distance + résolution d’échantillonnage)
Seuil de perte	0,01 dB
Résolution des pertes	0,001 dB
Largeur d’impulsion	3ns, 5ns, 10 ns, 30 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1μs, 2μs, 5μs, 10μs, 20μs
Plage de temps de mesure	5s ~ 5min, temps réel
Capacité de mémoire	>10 000 traces OTDR, exportables vers USB ou ordinateur
Autre paramètre
Montrer	Écran tactile TFT à matrice de points 7 pouces (178 mm) 800×480
Interface	USB2.0 ×2 , RJ45×1, LAN×1 (10M/100M), TF×1 (Max,64Gb)
Autonomie de la batterie	11 heures d’utilisation de la mesure (Max)
Langue	Chinois, anglais, espagnol, portugais, Français, russe, italien (l’allemand, le coréen et l’arabe sont facultatifs)
Dimension(L×W×D)	206 mm x 171 mm x 75mm, Pouces: 8.11 » x 6.73 » x 2.95 »
Poids (kg et lbs)	< 2kg="" or=""><>
