1). Introduction
La fibre optique G.652 est le premier type de fibre optique monomode utilisé, et c'est également la fibre optique la plus largement utilisée dans les réseaux de communication. Qu'il s'agisse d'un réseau longue distance, d'un réseau local ou d'un réseau d'accès, la fibre optique G.652 est le protagoniste absolu et son utilisation globale représente plus de 95 %.
Les fibres optiques G.652 sont divisées en quatre sous-catégories a, b, c et d. Alors, quelle est la différence entre chaque sous-catégorie ? Cela commence par les caractéristiques d'atténuation de la fibre optique et le coefficient PMD (dispersion du mode de polarisation) de la fibre optique.
2). Caractéristiques d'atténuation de la fibre optique
Le coefficient d'atténuation de la fibre monomode conventionnelle varie en fonction de la longueur d'onde, comme le montre la figure ci-dessous. En raison de l'influence des ions hydroxyde dans le matériau de la fibre, l'atténuation de la fibre à la longueur d'onde de 1383 nm est relativement importante et un pic d'onde sera affiché sur la figure, généralement appelé « pic d'eau ». Par conséquent, les systèmes de communication évitent généralement la région de longueur d’onde de 1 383 nm.
Les fibres optiques monomodes conventionnelles ont de bonnes caractéristiques d'atténuation dans la plage de longueurs d'onde de 1 260 nm à 1 675 nm (à l'exclusion de la région de 1 380 nm). Par conséquent, l'UIT-T divise les systèmes de communication à fibre optique monomode en O, E, S, C, L et U. Bande optique, la plage de longueurs d'onde de chaque bande est indiquée dans la figure ci-dessous.
Dans les bandes ci-dessus, à l'exception de la bande E, plusieurs autres bandes peuvent être utilisées pour la communication. Ce n'est rien du tout, mais il y a toujours une entreprise nommée Lucent qui n'en peut plus. Ils ont inventé une sorte de fibre optique en 1998. La courbe d'atténuation de cette fibre optique dans la bande E est plate, comme le montre la figure ci-dessous. Ce type de fibre peut être utilisé pour la communication dans les bandes lumineuses O, E, S, C, L, U. Ce type de fibre est donc également appelé fibre pleine onde ou fibre à faible pointe d'eau.
3). Coefficient PMD de la fibre optique
La fibre optique est étirée à travers la tour d'étirage, tout comme le ramen, la section transversale de la fibre optique n'est pas un cercle complètement régulier, ce qui conduit au fait que lorsque le signal optique est transmis dans la fibre optique monomode , les deux modes de polarisation mutuellement perpendiculaires contenus dans le mode fondamental seront séparés. Se propagent à différentes vitesses, il y a donc une différence de temps pour atteindre l'autre extrémité de la fibre, qui est la dispersion du mode de polarisation, ou PMD en abrégé, comme le montre la figure ci-dessous. La différence de temps sur la longueur unitaire de la fibre est appelée coefficient PMD.

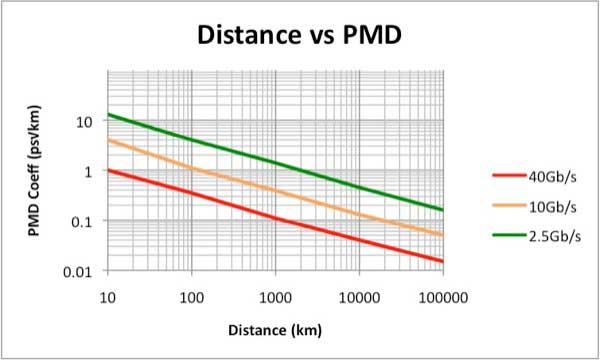

Lorsque le débit de communication est faible, PMD ne suffit pas à affecter la transmission du système. À mesure que le taux de transmission augmente, la PMD devient un facteur important affectant la distance de transmission. La relation entre le coefficient PMD, le taux de transmission et la distance de transmission est présentée dans le tableau ci-dessous.
Évidemment, plus le coefficient PMD de la fibre optique est faible, mieux c'est. Il est recommandé que le coefficient PMD dans la norme nationale actuelle ne dépasse pas {{0}},2 ps/√km, et le coefficient PMD des produits à fibre optique réels ne dépasse généralement pas 0,1 ps/√km.
4). Classification de la fibre optique G.652
Les sous-catégories de G.652 se distinguent principalement des deux dimensions des caractéristiques d'atténuation des fibres et des paramètres PMD, comme indiqué dans le tableau ci-dessous.
5). Application de la fibre optique G.652
Le type de fibre avec un coefficient PMD plus élevé montre qu'elle ne peut pas répondre aux exigences de transmission de plus en plus élevées. Par conséquent, avec l'amélioration du processus de fabrication des fibres, G.652A et G.652C sont progressivement éliminés du marché.
Le marché actuel a une demande pour les fibres optiques G.652B et G.652D. Les prix des fibres optiques G.652D et G.652B étant quasiment les mêmes, le ratio de ventes des fibres optiques G.652B est très faible (moins de 5 % des ventes totales de fibres optiques G.652 %).
Bien que la fibre optique G.652D soit une fibre optique pleine onde, il ne semble pas vraiment nécessaire d'utiliser autant de bandes d'ondes pour la communication optique. Par exemple, le DWDM actuel utilise principalement 80 ondes dans la bande C, et les bandes S et L n'ont pas été utilisées depuis de nombreuses années. De plus, en raison de la limitation de l'effet non linéaire des fibres optiques, le nombre de canaux pouvant être transportés dans le système WDM est limité. Face à l'application du DWDM, la fibre optique toutes ondes est totalement inutile.
Afin de coopérer avec l'utilisation de la fibre optique pleine onde, l'ITU-T a publié la norme CWDM en 2002, qui divise la bande complète de la fibre optique monomode en 18 longueurs d'onde, et l'intervalle de canal de chaque longueur d'onde est de 20 nm, comme le montre la figure ci-dessous.
Mais comme le CWDM n'a aucune supériorité par rapport au DWDM, près de 20 ans après la sortie des normes de fibre optique G.652D et CWDM, la bande E a peu d'application pratique. Jusqu'à ces deux dernières années, avec l'utilisation généralisée de la division passive de longueur d'onde utilisant la technologie CWDM dans le support C-RAN (réseau d'accès radio centralisé), les avantages de la fibre optique G.652D se sont pleinement reflétés
