Avec le développement rapide des centres de données, le cloud computing, le stockage cloud et d'autres applications ont progressivement pénétré diverses industries, et les besoins en bande passante des communications réseau ont également augmenté rapidement. Le haut débit, la grande capacité et la large bande passante nécessitent souvent un espace plus grand et des coûts plus élevés. , il y a cette contradiction à long terme. La naissance de la norme de câblage à fibre optique MTP/MPO est devenue la meilleure solution pour une haute densité et une bande passante élevée. Il existe aujourd'hui sur le marché deux systèmes de connexion par fibre optique, MTP et MPO. Ils sont très similaires et sont compatibles les uns avec les autres dans une certaine mesure. Alors, quelle est la différence entre eux ?
MPO (Multi-fiber Pull Off) est le connecteur de fibre optique multicœur de type shrapnel de première génération conçu par la société japonaise NTT Communication Company, et est maintenant le nom d'un connecteur multicœur produit par plusieurs sociétés. Et MTP, une marque déposée par USConec, fait spécifiquement référence au type unique de connecteurs MPO qu'elle produit.

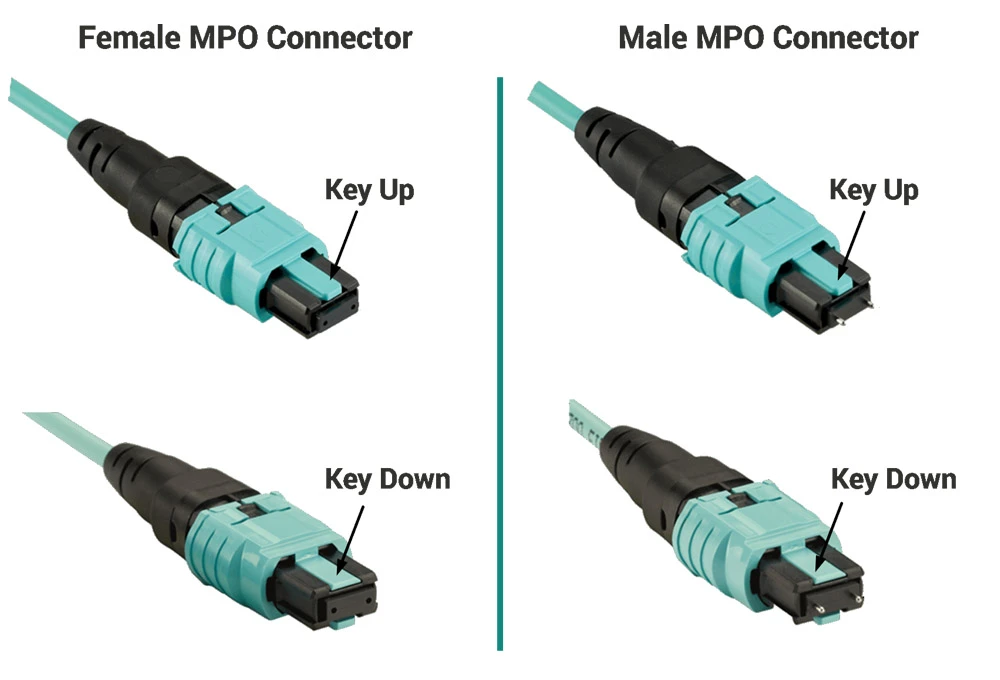

Qu'est-ce qu'un connecteur MPO ?
MPO est l'abréviation de « multi-fiber pull off ». La virole de ce connecteur comporte plus d'un noyau qui est mis en place mécaniquement.
À l'heure actuelle, différents fabricants sur le marché proposent une variété de conceptions MPO, et les performances et le coût des différents types de produits de connexion sont très différents. Certains produits possèdent des fonctionnalités qui les rendent plus performants. Certains connecteurs MPO peuvent être associés à de nombreuses marques de produits différentes, mais d'autres ne le peuvent pas. Cette intermatéabilité dépend de la proximité de la conception de ces connecteurs avec les produits standards. Pour une définition complète des connecteurs MPO, veuillez vous référer à la mise en œuvre de IEC-61754-7 et EIA/TIA-604-5 (alias FOCIS 5).

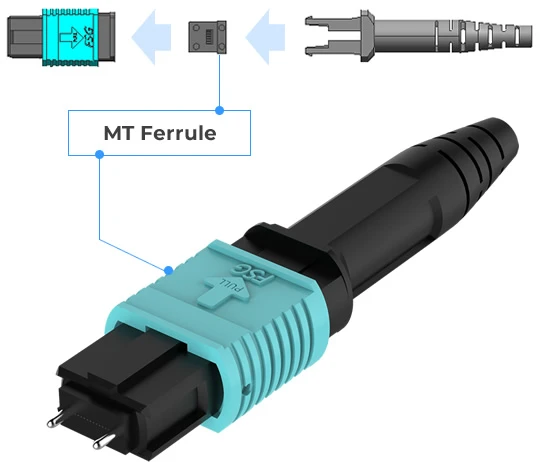

Qu'est-ce que la virole MT ?
MT est une transmission mécanique bout à bout et la virole est multicœur (généralement 12 cœurs). Les performances du connecteur sont déterminées par la précision de l'alignement de la fibre et par le fait que la précision de l'alignement continue à se stabiliser après la connexion. En fin de compte, cette précision d'alignement est déterminée par l'excentricité et l'espacement de la fibre ainsi que par la précision d'adaptation de la broche de guidage et de la fibre. Les performances de tout connecteur MPO peuvent être améliorées si les variations dans les broches de guidage et le processus de moulage peuvent être réduites pendant la production.
Qu'est-ce qu'un connecteur fibre optique MTP ?
Le connecteur MTP est un connecteur MPO haute performance avec plusieurs conceptions innovantes. Par rapport aux connecteurs MPO généraux, les connecteurs à fibre optique MTP ont été améliorés en termes de propriétés optiques et mécaniques. Les connecteurs MTP sont entièrement conformes à toutes les normes professionnelles des connecteurs MPO, notamment EIA/TIA-604-5 FOCIS 5 et IEC-61754-7.
Les connecteurs de type MPO sont des connecteurs MTP interconnectables aux normes de l'industrie, ce qui signifie qu'il est possible de remplacer les connecteurs MPO par des connecteurs MTP pour de meilleures performances. Les performances de la plupart des connecteurs MPO qui suivent l'ancienne conception sont assez limitées et ne peuvent pas fournir les mêmes performances élevées que les connecteurs à fibre optique MTP.
Pourquoi les connecteurs MTP sont-ils décrits comme des connecteurs MPO hautes performances ?
Grâce à des connecteurs MTP spécialement conçus, ses performances et sa convivialité sont améliorées par rapport aux connecteurs MPO. Cette caractéristique de conception du MTP est unique et brevetée. Les principales caractéristiques sont les suivantes :
1. Le cadre extérieur du connecteur fibre optique MTP peut être facilement retiré.
La conception de la virole MT garantit aucune perte de performance lors des retouches et du réaffûtage pendant la production. Le négatif et le positif peuvent être modifiés de manière flexible même sur site après l'assemblage, et la virole peut être testée par interférence après l'assemblage.
2. La virole flottante du connecteur à fibre optique MTP peut améliorer les performances de transmission lors de l'amarrage mécanique. Il permet aux deux connecteurs de maintenir un bon contact physique entre les ferrules homologues sous l'influence de forces externes.
3. La broche de guidage ovale (PIN) du connecteur fibre optique MTP est en acier inoxydable. La broche de guidage ovale peut améliorer la précision de l'amarrage et réduire l'usure du trou de guidage, de sorte que le connecteur à fibre optique MTP puisse maintenir une transmission haute performance pendant une période plus longue.

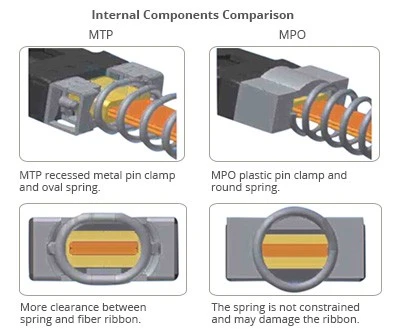

4. Il y a un clip à broche métallique dans le connecteur à fibre optique MTP pour fixer l'anneau de poussée. Caractéristiques spécifiques :
Empêcher la perte de la broche de guidage ;
La pression générée par le ressort concentré ;
Empêchez le ressort de toucher et de frotter la fibre optique pendant le processus d'expansion et de contraction mécanique, ce qui endommagerait la fibre optique ;
5. La conception à ressort du connecteur à fibre optique MTP maximise l'espacement du ruban pour les applications de ruban 12-cœur et multicœur afin d'éviter d'endommager la fibre.
6. Les connecteurs de fibre optique MTP comportent au moins quatre pièces correspondantes standard, qui peuvent s'adapter à différents types de câbles optiques et sont plus pratiques, notamment :
- Câble à fibre optique circulaire avec structure à manchon libre ;
- Câble ruban avec gaine ovale ;
- Ruban fibre nue ;
-Pièces de connecteur de démarrage Extra courtes, très adaptées aux applications dans les petits espaces, réduisant le volume de 45%.
La virole MT peut-elle être nettoyée de la manière habituelle ?
La meilleure façon d'éliminer la poussière et l'huile des ferrules MT qui affectent les performances optiques est d'utiliser un chiffon sec avancé pour nettoyer l'assemblage, tel que le NTT-AT OPTIPOP. La méthode de nettoyage est simple car un seul canal est impliqué. Lors de l'utilisation des composants de nettoyage ci-dessus, la contamination sera complètement éliminée. Au contraire, l'utilisation d'un chiffon ou de cotons-tiges de mauvaise qualité peut éliminer la contamination sur la surface de la fibre optique, mais la contamination existera toujours sur le bord de la ferrule, et il est facile de faire exploser l'extrémité de la ferrule. être usé, causant de graves dommages. perte de données.
Les composants de nettoyage de la série OPTIPOP sont spécialement conçus pour les connecteurs de fibres optiques mâles et femelles et peuvent également être appliqués aux ferrules en céramique monocœur. Les cassettes et les nettoyeurs de cassettes OPTIPOP utilisent des chiffons de nettoyage en coton rechargeables, les nettoyants peuvent être utilisés pendant une longue période et le coût de nettoyage est inférieur à celui des méthodes de nettoyage traditionnelles.
