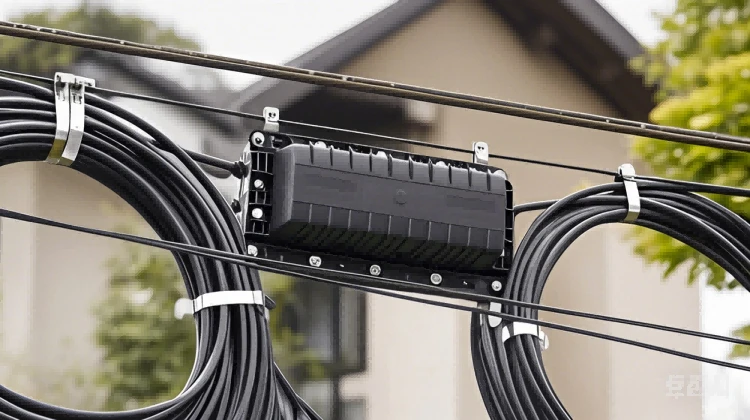

Qu'est-ce que FOSC ? Fermeture d'épissure de fibre optique

FOSC, également connu sous le nom de Fiber Optic Splice Closure, est un dispositif utilisé dans les systèmes de communication par fibre optique, principalement utilisé pour protéger et gérer les points de connexion entre les câbles optiques.





1. Coquille
Il est généralement fabriqué à partir de matériaux plastiques ou métalliques à haute résistance et présente une bonne résistance à l'eau, à la poussière, à la corrosion et à la compression, ce qui peut protéger le connecteur de fibre optique à l'intérieur de l'environnement externe.
Conçu avec une bague d'étanchéité en caoutchouc et un dispositif de fixation, il garantit que le corps de la boîte peut maintenir une bonne étanchéité dans diverses conditions environnementales.
2. Cadre de support
Il sert à fixer le câble à fibre optique afin qu'il maintienne une position stable à l'intérieur du boîtier.
Généralement, il est en plastique ou en métal, qui présente une certaine résistance et flexibilité, et peut s'adapter à des câbles optiques de différents diamètres.
3. Luminaires à fibre optique
Comprend des pinces à fibre, des plateaux, etc., pour fixer la fibre et l'empêcher de bouger pendant le processus d'épissure.
Assurez-vous que la fibre est positionnée avec précision pour des opérations d'épissure précises.
4. Sceaux
Tels que du mastic, un tampon en caoutchouc, etc., qui sont utilisés pour combler l'espace entre le boîtier et le câble optique afin d'empêcher l'humidité et la poussière de pénétrer dans le boîtier.
Garantit les performances d'étanchéité de la boîte d'épissure et prolonge la durée de vie du connecteur à fibre optique.

5. Adaptateur/connecteur fibre optique
La fibre optique utilisée pour connecter différents câbles optiques afin d'assurer la transmission efficace des signaux optiques.
6. Plateau d'épissure
Il est utilisé pour placer et protéger le point d'épissage de la fibre optique afin de garantir que la fibre optique épissée est soigneusement disposée pour éviter tout dommage physique.
7. Étiquette d'identification
utilisé pour marquer les informations spécifiques des câbles optiques et des fibres optiques, ce qui est pratique pour la gestion et la maintenance.



Lorsque deux câbles doivent être épissés, les câbles sont dénudés pour révéler la fibre. Les fibres sont ensuite passées à travers les entrées de la boîte d'épissure et fixées sur les fixations de fibres. Les deux fibres optiques sont épissées au moyen d'une épisseuse par fusion ou d'un autre équipement, de sorte que le signal optique puisse être transmis entre les deux fibres optiques. Ensuite, les fibres optiques épissées sont soigneusement disposées sur le plateau d'épissure et fixées à l'aide d'un dispositif de finition de fibres optiques. Enfin, fermez la coque de fermeture d'épissure et scellez la boîte d'épissure pour éviter l'influence de l'environnement externe sur le connecteur de fibre.

1.Classification par apparence



Fermeture d'épissure de fibre optique horizontale

Forme plate, longue en longueur et étroite en largeur
Placé horizontalement, adapté aux environnements d'installation aériens, de pipelines et autres
Prend moins de place



Fermeture d'épissure de fibre optique verticale

Structure verticale, haute hauteur et largeur étroite
Installé verticalement, il peut être fixé aux structures verticales telles que les poteaux et les tours par des arceaux
Il présente des avantages dans l'installation sur terrain montagneux et complexe



2. Classification par méthode de scellement
Boîte d'épissure de câble à fibre optique scellée mécaniquement
L'étanchéité du corps de la boîte est principalement réalisée grâce à des boulons, des boucles et d'autres structures mécaniques.
Il a généralement une bonne résistance mécanique et une bonne stabilité et peut résister à un certain nombre d’impacts externes.
L'installation nécessite l'utilisation d'outils pour serrer et garantir les performances d'étanchéité. Par exemple, dans certains environnements de terrain, les boîtes d'épissure mécaniquement scellées peuvent mieux résister à l'influence de facteurs naturels tels que le vent et la pluie.
Boîte d'épissure de câble à fibre optique scellée thermorétractable
Le scellement est réalisé en utilisant les propriétés des matériaux thermorétractables. Lors de l'installation, la gaine thermorétractable est gainée à la jonction du câble à fibre optique et de la boîte d'épissure, et la gaine thermorétractable est contractée par chauffage pour obtenir une étanchéité.
Le joint thermorétractable a de bonnes performances d'étanchéité et de résistance à l'humidité, et l'effet d'étanchéité est plus fiable.
Il convient aux occasions nécessitant des exigences d'étanchéité élevées, telles que l'épissage de câbles optiques sous-marins.
Boîte d'épissure de câble à fibre optique scellée adhésive
L'étanchéité de la boîte est réalisée à l'aide d'adhésifs tels que des mastics.
Les joints adhésifs sont relativement simples à utiliser et peuvent être scellés rapidement. Cependant, la qualité et la technologie de construction du mastic ont un impact important sur l'effet d'étanchéité.
Il est souvent utilisé dans certaines occasions de réparation temporaire ou rapide.

3. Classification par type de câble optique applicable
Boîte d'épissure de câble à fibre optique ordinaire
Il convient aux câbles optiques de communication conventionnels, tels que les câbles optiques aériens extérieurs, les câbles optiques de pipeline, etc.
Généralement, il peut répondre aux besoins de connexion par câble optique dans la construction de la plupart des réseaux de communication.
Boîte d'épissure de câble ruban
Il est spécialement utilisé pour l'épissage de câbles à fibres optiques en ruban. Les câbles plats sont généralement composés de plusieurs fibres et ont une structure en ruban.
La boîte d'épissure de câble ruban est conçue avec un dispositif spécial de fixation et d'épissure de fibre optique, qui peut facilement connecter et gérer la fibre ruban.
Dans la construction de certains réseaux de communication de grande capacité, les boîtes d'épissure de câbles optiques en ruban ont été largement utilisées.
Boîte d'épissure de câbles sous-marins
Il présente une résistance particulière à l'eau, à la pression et à la corrosion et convient à l'épissage de câbles optiques sous-marins.
Les boîtes d'épissure de câbles sous-marins sont généralement constituées de matériaux à haute résistance qui peuvent résister aux hautes pressions des eaux profondes et à l'environnement marin difficile.
L'installation et la maintenance sont difficiles et nécessitent du matériel professionnel et des techniciens pour fonctionner.

4. Classification par méthode d'installation
Boîte d'épissure de câble à fibre optique aérienne
Conçu pour l'épissage des lignes aériennes de câbles à fibres optiques.
Il a généralement une bonne résistance au vent, aux ultraviolets et au vieillissement, et peut fonctionner de manière stable pendant une longue période dans des environnements extérieurs aériens.
Il est généralement équipé d'un dispositif de suspension, pratique pour une installation sur des structures porteuses telles que des torons d'acier aériens.
Boîte d'épissure de câble à fibre optique de type conduit
Il convient à l'épissage de câbles optiques dans des canalisations.
Son format compact facilite son installation et sa maintenance dans le pipeline. Il a généralement de bonnes performances d'étanchéité pour empêcher l'humidité de pénétrer dans la boîte.
Certaines boîtes d'épissure basées sur des conduits sont également conçues avec des couvercles ouvrants pour faciliter l'épissage et la maintenance des câbles sans endommager les tuyaux.
Boîte d'épissure de câble à fibre optique directement enterrée
Il est utilisé pour l'épissage de câbles à fibres optiques directement enterrés, qui peuvent résister à la pression et à la corrosion du sol.
Il présente généralement une résistance mécanique élevée et de bonnes performances d'étanchéité, ce qui peut empêcher le connecteur de fibre optique de fonctionner de manière stable sous terre pendant une longue période.
Les boîtes d'épissures directement enterrées sont généralement constituées de matériaux résistants à la corrosion et soumises à des traitements anticorrosion particuliers.

1. Protéger le connecteur de fibre
La boîte d'épissure fournit un espace clos pour le connecteur de fibre optique afin d'éviter l'exposition directe à l'air, d'empêcher l'érosion par l'humidité, la poussière, les rayons ultraviolets et d'autres facteurs, et peut résister à certaines forces mécaniques externes, telles que l'étirement, la flexion, l'extrusion, etc. , pour protéger le connecteur de fibre optique contre les dommages et assurer la stabilité et la fiabilité de la connexion par fibre optique.
2. Réaliser l'épissage et la connexion des fibres
Des plateaux d'épissure et des adaptateurs de fibre sont fournis pour l'épissage et la connexion des fibres optiques, de sorte que le travail d'épissure de fibre puisse être effectué dans un environnement relativement stable. Assurer la qualité et la stabilité de l'épissage des fibres optiques et garantir les performances de transmission des signaux optiques.
3.Facile à entretenir et à gérer
La boîte d'épissure est généralement marquée d'informations telles que le nombre de câbles optiques et le nombre de conducteurs, qui sont faciles à identifier et à gérer pour le personnel de maintenance.
Le dispositif de finition de fibre optique intégré aide à disposer les fibres optiques proprement, à éviter l'enroulement et la flexion excessive et à réduire la perte de transmission du signal. Lorsqu'une maintenance ou un dépannage est nécessaire, la boîte d'épissure peut être facilement ouverte pour inspecter et réparer le connecteur de fibre.
4.Adaptabilité environnementale
Capable de bien fonctionner dans différentes conditions environnementales (par exemple, changements de température, changements d'humidité).

1. Réseaux des opérateurs télécoms
Dans la construction de réseaux de communication tels que les lignes principales de communication longue distance, les réseaux locaux et les réseaux d'accès, les boîtes d'épissure de câbles optiques sont largement utilisées dans la connexion et le branchement des câbles optiques. Assurer la transmission stable des signaux de communication et répondre aux besoins des personnes en matière de communication à haut débit et de grande capacité.
2. Transmission radio et télévision
Il est utilisé dans le réseau de transmission de signaux de radio et de télévision, connectant des câbles optiques dans différentes sections pour assurer une transmission de signal de haute qualité.
Elle joue un rôle important dans les domaines de la télévision par câble et par satellite.
3. Système de communication électrique
Dans le réseau de communication du système électrique, la boîte d'épissure de câbles optiques est utilisée pour connecter les câbles optiques entre les sous-stations, les centrales électriques et d'autres endroits afin de réaliser la transmission d'informations telles que la répartition de l'énergie et le contrôle automatique.
4. Équipements publics
Il est utilisé dans les stations de communication telles que les chemins de fer, les autoroutes, les ponts, les tunnels, les transports ferroviaires urbains et les réseaux de surveillance du trafic, ainsi que dans les câbles optiques reliant diverses stations de communication, caméras de surveillance et autres capteurs le long de la ligne.
5. Réseau de campus d'entreprise
À l’intérieur du centre de données, des câbles à fibres optiques sont utilisés pour connecter différents serveurs et périphériques de stockage.
Dans le système de câblage intégré du parc de bureaux du bâtiment intelligent, la boîte d'épissure de câbles optiques est utilisée pour connecter les câbles optiques dans différentes zones du bâtiment afin d'obtenir une transmission de données à haut débit, une surveillance vidéo et d'autres fonctions.
6. Pétrochimie et autres domaines industriels
Dans le système de communication des domaines pétrochimiques, miniers et autres domaines industriels, la boîte d'épissure de câble optique est utilisée pour connecter le câble optique entre divers équipements de production et centres de contrôle dans la zone de l'usine afin de réaliser le contrôle et la surveillance automatiques du processus de production.
7. Agences militaires et gouvernementales
Dans le système de commandement militaire, des câbles à fibres optiques sont utilisés pour relier différents centres de commandement et unités de combat.
Dans le réseau de communication des ministères, des câbles à fibres optiques sont utilisés pour relier différents bureaux afin d'assurer la transmission efficace des informations gouvernementales.
