Récepteur optique CATV à nœud de fibre
Récepteur optique CATV à nœud de fibre

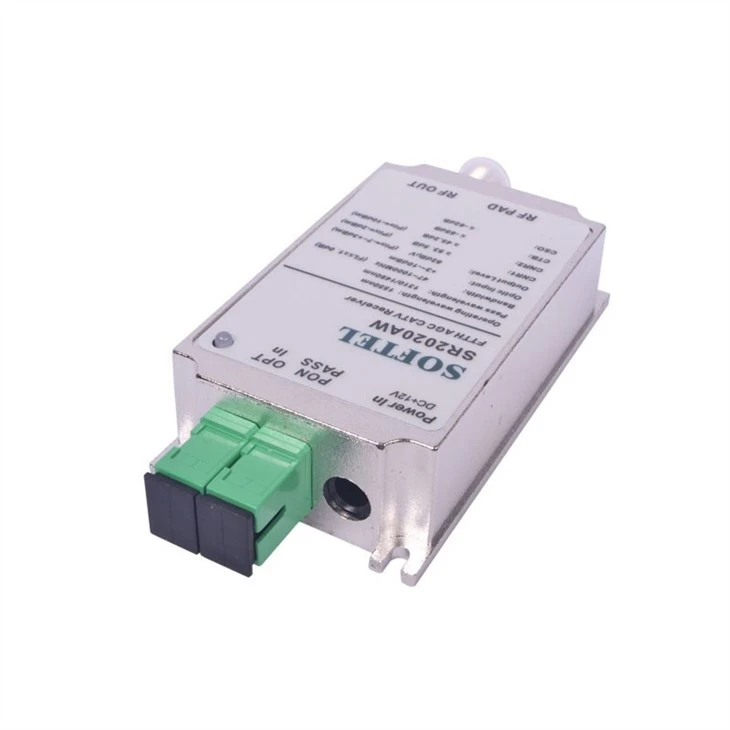

1.0 DESCRIPTION DU PRODUIT ofFiber node CATV Optical Receiver
SR2020AW, la bande passante de fonctionnement de 47 ~ 1000 MHz, est un récepteur optique CATV à nœud de fibre à faible puissance, haute performance et économique, qu'il soit utilisé dans la télévision analogique ou la télévision numérique. Produits avec tube récepteur optique haute sensibilité et circuit spécial d'adaptation à faible bruit. La réception à une puissance optique élevée peut être ajustée par le niveau PAD, la sortie de limitation de lecture, de sorte que SR2020AW dans une large plage dynamique de la puissance optique reçue de +2 dBm ~ -21dBm, présente d'excellentes caractéristiques.
Triple play, de la fibre jusqu'à la maison, l'utilisation du SR2020AW peut économiser beaucoup de ressources de puissance d'amplificateur à fibre optique. Pour les opérateurs, peut réduire considérablement le coût de construction du réseau.
2.0 CARACTÉRISTIQUE DU PRODUIT
1. Très faible bruit (module de 3,8%, réception de -10 dBm, CNR ≥ 45,3 dB)
2. Large plage de puissance optique de réception dynamique: dans la broche=-16, MER≥36.1dB
3. GPON, EPON applicable, compatible avec toute technologie FTTx PON
4. Peut économiser un grand nombre de ressources d'énergie optique, réduire considérablement le réseau
coût de configuration
5. Dans une bande passante de 47 ~ 1000 MHz, le tout avec une excellente caractéristique de planéité (FL≤ ± 0.75dB)
6. Boîtier en métal, offre une protection pour les appareils sensibles optoélectroniques
7. Niveau de sortie élevé, peut être utilisé par de nombreux utilisateurs
8. Faible consommation d'énergie, haute performance, performances à coût élevé
3.0APPLICATION PRINCIPALE
1. CATV FTTH
2. Intégration de trois réseaux
3. FTTH PON
4.0 INDICATION D'ÉTAT
1. Rouge: Aucune entrée optique ou puissance optique< -16="">
2. Vert: plage de puissance optique ＞ -16dBm
Index technique
Performance | Indice | Supplément | ||
Caractéristique optique | CATV Longueur d'onde de travail | (nm) | 1540~1563 | |
Passez la longueur d'onde | (nm) | 1310, 1490 | ||
Isolation des canaux | (dB) | ≥40 | Ampli&1550nm; 1490nm | |
Responsabilité | (A/W) | ≥0.85 | 1310 nm | |
| ≥0.9 | 1550 nm | |||
Recevoir le pouvoir | (dBm) | +2~-18 | Télévision analogique (CNR> 45dB) | |
| +2~-20 | Télévision numérique (MER> 30dB) | |||
Perte de retour optique | (dB) | ≥55 | ||
| Connecteur fibre optique | SC / APC | |||
Fonction RF | Bande passante de travail | (MHz) | 47~1000 | |
Platitude | (dB) | ≤±0.75 | 47 à 1000 MHz | |
Niveau de sortie | (dBμV) | GG gt; 78 | Broche=-1 ~ -14dBm AGC | |
Perte de retour | (dB) | ≥14 | 47 ~ 862 MHz | |
Impédance de sortie | (Ω) | 75 | ||
| Numéro de port de sortie | 1 | |||
| Liaison RF | F-Femelle | |||
Télévision analogique Fonction de lien | Canal de test | (CH) | 59 canaux (PAL-D) | |
OMI | (%) | 3.8 | ||
CNR1 | (dB) | 53.3 | Broche=-2dBm | |
CNR2 | (dB) | 45.3 | Broche=-10dBm | |
CTB | (dB) | ≤-61 | ||
OSC | (dB) | ≤-61 | ||
Télévision numérique Fonction de lien | OMI | (%) | 4.3 | |
MER | (dB) | ≥36 | Broche=-16 dBm | |
| ≥30 | Broche=-20dBm | |||
BER | (dB) | GG lt; 1.0E-9 | Broche: +2 ~ -21dBm | |
Caractéristique générale | Source de courant | (V) | DC+12V | ±1.0V |
Consommation d'énergie | (W) | ≤3 | +12VDC, 210mA | |
Temp de travail | (℃) | -20 ~ +55 | ||
Temp de stockage | (℃) | -40 ~ 85 | ||
| Temp relative de travail | (%) | 5 ~ 95 | ||
Taille | (mm) | 50×88×22 |
Application du récepteur optique CATV de nœud de fibre
Progression de la production
Informations sur la société
Nous avons plus de 100 employés, dont 10% sont des techniciens supérieurs. Avec plus de 1000 mètres carrés de lignes d'assemblage de production standard, nous avons des procédures strictes de contrôle qualité. Chaque unité de notre produit passera par des procédures de contrôle qualité à 3 couches, une vérification des matériaux avant la production, des tests de stabilité et de performance après la production, la détection de l'emballage avant la livraison.
La plupart de nos produits sont exportés vers l'Amérique du Sud, la Russie et les pays d'Europe du Nord. Actuellement, Softel a sa succursale au Mexique et ouvrira un autre bureau en Colombie, continuant à fournir de nombreux agents, revendeurs intégrés et fabricants d'équipements dans le monde entier.
Grâce à une vive concurrence commerciale internationale de bonne foi, tous les membres de notre personnel ressentent un grand accomplissement& travailler sous de lourdes responsabilités. De plus, nous sommes très fiers de fournir à nos précieux clients nos produits de haute qualité, haute fiabilité, haute efficacité et compétitifs.
