Nœud à fibre optique active XGS-PON FTTH
Nœud à fibre optique active XGS-PON FTTH

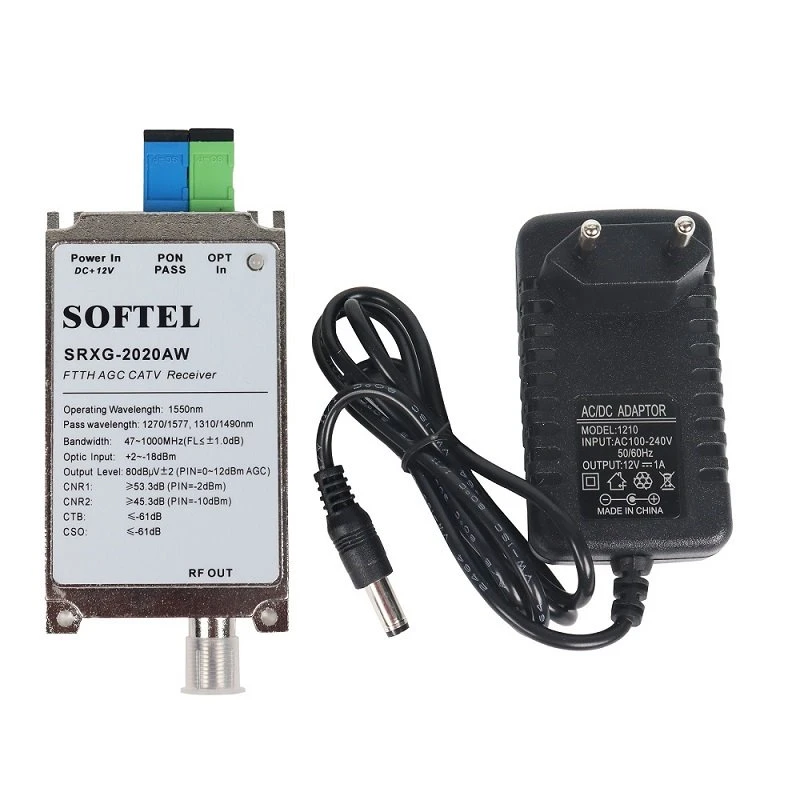

XGS-PON FTTH Active Fiber Optic Node SRXG-2020AW, avec une bande passante de fonctionnement de 47 ~ 1000MHz, est un récepteur optique FTTH CATV triple play à faible consommation d’énergie, haute performance et rentable, qu’il soit utilisé dans un système de télévision analogique ou numérique. La réception à haute puissance optique peut être ajustée par niveau PAD, sortie limitante jouée, de sorte que SRXG-2020AW dans une large plage dynamique de la puissance optique reçue de +2 dBm ~ -21dBm, ont d’excellentes caractéristiques.
Fonctionnalités
1. Bruit extra-faible (modulation de 3,8%, réception -10dBm, CNR ≥ 45.3dB)
2. Large plage de puissance optique de réception dynamique: dans Pin = -16, MER≥36.1dB
3. Postulez pour le réseau FTTH EPON, GPON, XG-PON
4. Ce nœud de fibre optique actif FTTH XGS-PON peut économiser une grande partie de la ressource d’alimentation optique afin de réduire considérablement le coût de configuration du réseau.
5. Dans la bande passante 47 ~ 1000MHz, le tout avec une excellente fonction de planéité (FL≤±0.75dB )
6. Faible consommation d’énergie, haute performance, performances de coût élevées
7. Niveau de sortie élevé, peut être utilisé par de nombreux utilisateurs
Paramètres du nœud à fibre optique active XGS-PON FTTH
Performance | Index | Supplément
| ||
Fonction optique | CatV Longueur d’onde de travail | (nm) | 1540 ~ 1563 | |
Longueur d’onde de passage | (nm) | 1270/1577 1310/1490 | ||
Isolation des canaux | dB) | ≥40 | 1550nm et 1490nm | |
Puissance de réception | (dBm) | +2~-18 | Télévision analogique (CNR>45dB) | |
| +2~-20 | Télévision numérique (MER>30dB) | |||
Perte de retour optique | dB) | ≥55 | ||
| Connecteur à fibre optique | SC/APC | |||
Fonctionnalité RF | Bande passante de travail | (MHz) | 47 ~ 1000 | |
Platitude | dB) | ≤±0,75 | ||
Niveau de sortie | (dBμV) | >78 | Pin=-1~-14dBm AGC | |
Perte de retour | dB) | ≥14 | 47 ~ 862 MHz | |
Impédance de sortie | (Ω) | 75 | ||
| Numéro de port de sortie | 1 | |||
| Raccordement RF | F-Femelle | |||
Télévision analogique Fonction de lien | Canal de test | (CH) | 59CH (PAL-D) | |
OMI | (%) | 3.8 | ||
CNR1 | dB) | 53.3 | Pin=-2dBm | |
CNR2 | dB) | 45.3 | Pin=-10dBm | |
ALEC | dB) | ≤-61 | ||
CSO | dB) | ≤-61 | ||
Télévision numérique Fonction de lien | OMI | (%) | 4.3 | |
LE | dB) | ≥36 | Pin=-16dBm | |
| ≥30 | Pin=-20dBm | |||
BER | dB) | <> | Épingle: + 2 ~ -21dBm | |
Caractéristique générale | Alimentation | (V) | COURANT CONTINU+12V | ±1,0 V |
Consommation d’énergie | (O) | ≤3 | +12VDC, 210mA | |
Température de travail | (°C) | -20 ~ +55 | ||
Température de stockage | (°C) | -40 ~ 85 | ||
Température relative au travail | (%) | 5 ~ 95 |
NOTE
1. L’adaptateur secteur pour ce nœud de fibre optique actif XGS-PON FTTH: entrée 110 / 220V, sortie DC 12V (0.6A).
2. Gardez le connecteur optique propre, le mauvais lien entraînera un niveau de sortie RF trop bas.
3. Ne doit pas s’ajuster par lui-même, pour éviter d’endommager l’appareil.
Les avantages du FTTH sont principalement :
1. il s’agit d’un réseau passif, du bureau central à l’utilisateur, le milieu peut être fondamentalement passif;
2. deuxièmement, sa bande passante est relativement large et la longue distance est tout à fait conforme à l’utilisation à grande échelle des opérateurs;
3. troisièmement, parce qu’il s’agit d’une entreprise exploitée sur des fibres optiques, il n’y a pas de problème;
