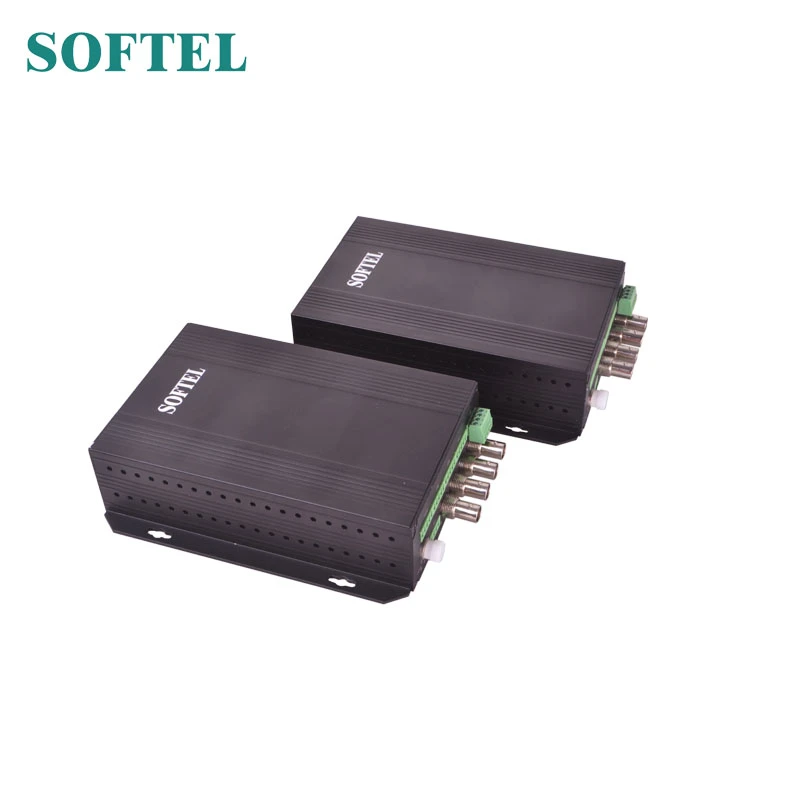

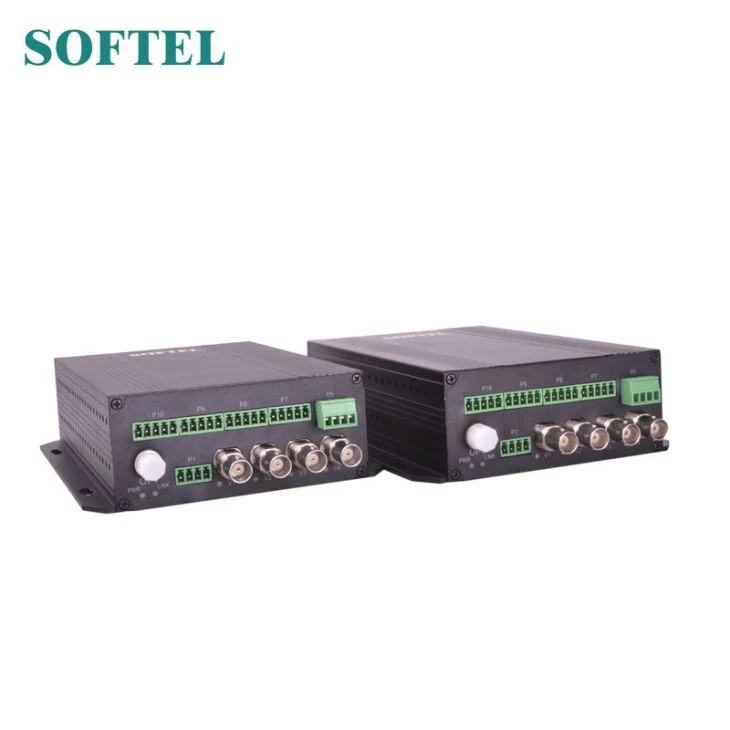

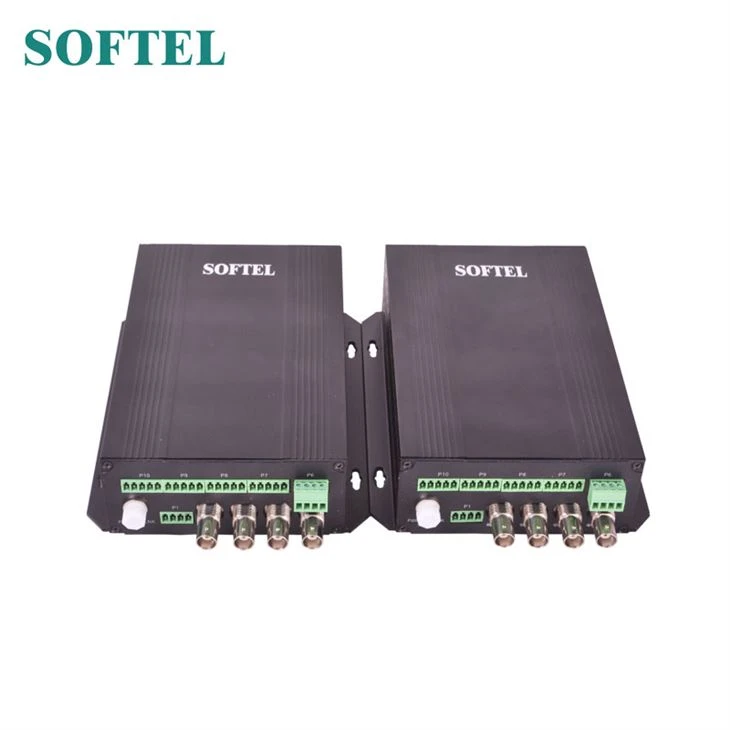

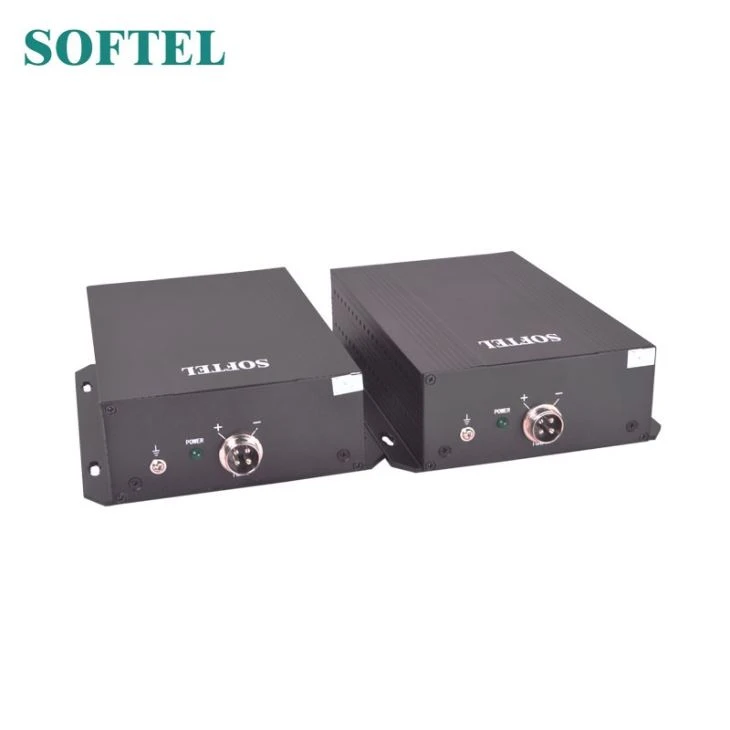

Convertisseur de média Ethernet
Ce convertisseur de média Ethernet est un dispositif de transmission par fibre entièrement numérique, avec une non-compression de classe mondiale, une technologie de correction vidéo numérique et une technologie de transmission par fibre Gigabit. Il peut transmettre à distance, sans distorsion et en temps réel 1 ~ 64 canaux de signal vidéo (ou de données, audio, Ethernet, alarme, téléphone si nécessaire) par fibre à un cœur.
traits
1. vidéo 8 bits non compressée et encodage audio 24 bits, technologie de transmission numérique synchrone haute vitesse.
2. transmission par fibre optique de quatre signaux vidéo sur une fibre avec des données RS485, RS232 et RS422
3. signaux (trois de chaque) qui peuvent être unidirectionnels avec la vidéo ou éventuellement duplex.
4. plage dynamique optique super, aucun ajustement nécessaire
5. Indication d'état pour l'alimentation, le signal optique et la vidéo
6. Aucune interférence électromagnétique, interférence de fréquence radio et courant de terre
7. transmission sûre garantie dans un environnement électromagnétique pauvre
8.La perte de liaison maximale tolérable pour la fibre monomode monomode est de 18 dB
9. Une portée allant jusqu'à 100 km est possible avec un fonctionnement optionnel de 1550 nm
10.Opération duplex en option sur une fibre
Application
1. réseaux CCTV
2. conférence vidéo
3. systèmes de surveillance industriels
4. apprentissage à distance
Paramètres d'Ethernet Media Converter
Disponibilité des chaînes | ||
| (à préciser au moment de la commande) | Chemin avant | Chemin inverse |
| Nombre de canaux vidéo | 1,2 ou 4 | 0 |
| Nombre de canaux de données | 0 ou 1 | 1 |
| Nombre de canaux audio en option | 0,2,4 ou 8 | 0,2,4 ou 8 |
| Nombre de canaux de données en option | 0 à 8 | 0 à 8 |
Électrique | |
Vidéo | |
| Impédance d'entrée / sortie | Composite 75Ω |
| Niveau d'entrée / sortie | 1Vp-p nominal |
| Connecteurs vidéo | BNC |
| Bande passante (± 0,5 dB) | 20 Hz à 20 kHz |
| Rapport signal sur bruit | GG gt; 63 dB |
| Linéarité | GG lt; 1,3% DG< 1,3="" °=""> |
l'audio | |
| Impédance d'entrée / sortie | 48KΩ/10KΩ |
| Niveau d'entrée / sortie | 2Vp-p nominal |
| Connecteurs audio | Bornier |
| Bande passante (± 0,5 dB) | 20 Hz à 20 kHz |
| Rapport signal sur bruit | GG gt; 75 dB |
| Linéarité | GG lt; 0,1% Distorsion harmonique totale |
| Les données | |
| Interface de données en option | RS232, RS485 et RS422 |
Connecteur de données standard | Bornier |
| Débit de données en option | DC-150 Kbps |
| Taux d'erreur sur les bits de données | GG lt; 1 × 10-9 |
| Ethernet | |
| Interface Ethernet | 10/100 Base-T |
| Connecteur de données standard | RJ45 |
| Débit de données en option | 100M% |
| Fermeture des contacts | |
| Interface physique | Terminaux standard de l'industrie |
| Signal d'entrée | Toute alarme active ou passive, entrée de fermeture de contact, prend en charge les boutons de commutation TTL, RS-232/422/485 ou passifs |
| Signal de sortie | Toute alarme active ou passive, entrée de fermeture de contact, prend en charge TTL, RS-232/422/485 ou entrée de contact de relais |
| Optique | |
| Longueur d'onde de l'émetteur | 1310nm ou 1550nm |
| Puissance du couple émetteur | Plusieurs options sont disponibles de 4 dB à -4 dB |
| Sensibilité du récepteur | GG lt; -26 dB |
| Connecteurs optiques | ST, FC et SC sont facultatifs |
| Budget du lien | De 22 dB à 30 dB à 1310 nm ou 1550 nm |
| Type de fibre | fibre monomode, fibre unique |
| Distance de transmission | mode unique 100Km |
Remarque: De nombreuses combinaisons de types et de niveaux de laser et de types et de sensibilités sont possibles. Contactez N-NET pour plus de détails * Il est également possible de configurer l'unité comme 8 données audio, 0 données ou 0 audio 8 données. | |
| Caractéristiques physiques | |
| Tension d'entrée | AC220 / DC+5V |
| Température de fonctionnement | -25°C ~ +75°C |
| Humidité relative | 0 ~ 95% (sans condensation) |
| Induction | EN50130-5, 1995 |
| Fièvre des marées | BS2011 |
| Dimension | Micrologiciel 110 mm (L) × 174 mm (P) × 47 mm (H) pour l'installation non inclus |
| Consommation de courant du châssis 0,75 A pour la vidéo 4 canaux et les données 1 canal | |
