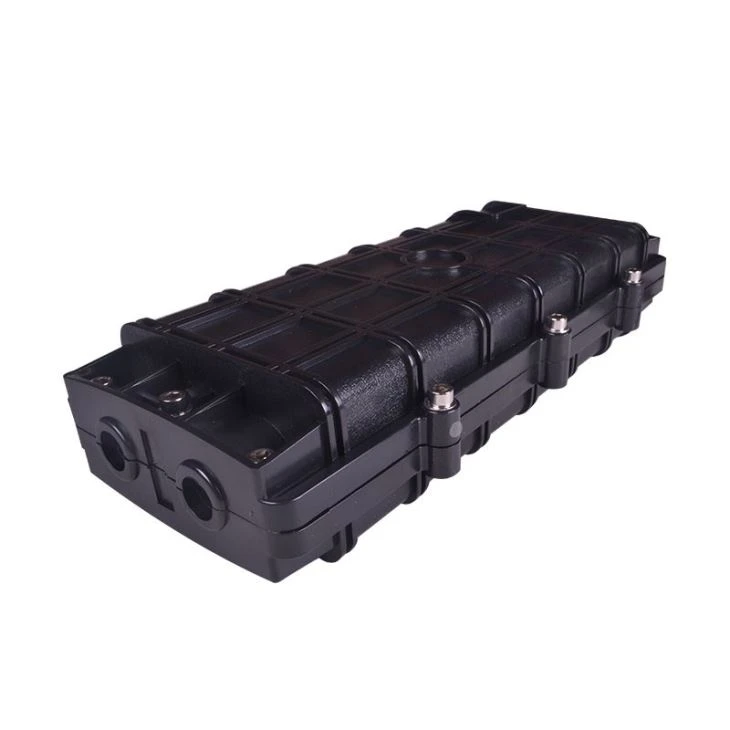

Boîtier commun de fibre
Ports de câble:4 Ports
Capacité maximale : 48 Core
Capacité par plateau: 12 ou 24
Boîtier commun de fibre
fonctionnalités
Contient jusqu’à 96 fibres.
Facile à ré-entrer
Ports d’entrée/sortie du câble
Vanne d’essai de pression et dispositif de dérivation de terre
Joint intergrated, étanche à l’air et épreuve de l’eau
Idéal pour la réparation des câbles
Peut être utilisé dans les emplacements d’épissage à travers, branche ou mi-étendue
Convient aux applications aériennes, souterraines de conduit ou d’enfouissement direct
Dimension et capacité de l’enceinte commune de fibre
Dimension extérieure (LxWxH) | 390×210×120 |
Poids (à l’exclusion de la boîte extérieure) | 1900g-2100g |
Nombre de ports d’entrée/de sortie | 6 ports |
Diamètre du câble de fibre | Φ7—Φ16(mm) |
Capacité du FOSC | Bunky: 6—96(Cores) Ruban: max. 144 (Cœurs) |

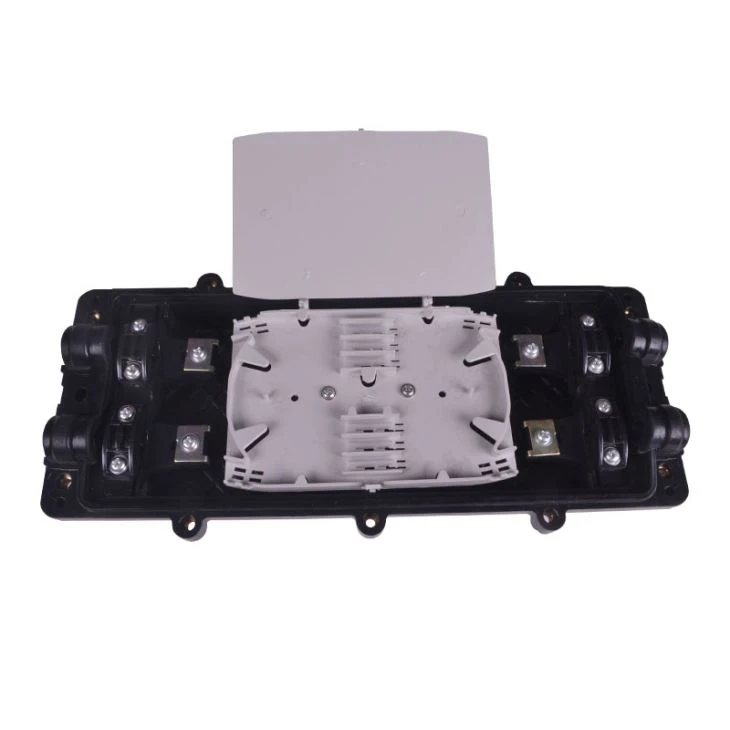

Composants principaux
non. | Nom des composants | Quantité | Utilisation | Remarques |
1 | Logement | 1 ensemble | Protection des épisures de câble de fibre dans l’ensemble | Diamètre interne: 285x110 (mm) |
2 | Insérer une plaque | 2 paires | Réparer le logement | 175x56x30(mm) |
3 | Plateau d’épissage à fibre optique (FOST) | Max. 4 plateaux (bunky) Max. 4 plateaux (ruban) | Fixation de la chaleur rétractable manchon de protection et de retenue des fibres | Convient à: Bunky: 6,8,12,16,24(noyaux) Ruban: 3 (pièces) |
4 | Fondation | 1 ensemble | Fixation du câble de fibre, du noyau renforcé et du FOST | |
5 | Raccord de joint | 1 ensemble | Étanchéité entre la couverture FOSC et le fond fosc | |
6 | Prise de port | 6 pièces | Scellement des ports vides | |
7 | Dispositif de dérivation de mise à la terre | 1 ensemble | Dérivant des parties métalliques des câbles de fibre dans FOSC pour la connexion de mise à la terre | Configuration selon les besoins |
Diagramme de flux d’installation
1. Ouvrir la fermeture
2. Déterminer la longueur du câble en fibre à fixer et à enlever à l’intérieur
3. Enlever les couches protectrices du câble et de la fibre de fibre
4. Séparer les noyaux de fibres et préparer le travail avant de fixer le câble de fibre
5. Fixer le câble renforcé de noyau et de fibre
6. Fibres d’épissage
7. Installer la chaleur rétractable manchon de protection et les fibres de maison
8. Vérifier de façon exhaustive
9. Assembler des logements FOSC
10. Fixer FOSC
FAQ
1. Qu’en est-il du délai?
Habituellement, s’il y a des stocks, nous expédions les marchandises dans les 3~5 jours ouvrables après la confirmation du dépôt. S’il est en rupture de stock, le délai dépend.
2. Que diriez-vous de l’expédition?
Lorsque le paquet est petit, nous choisissons normalement FedEx, DHL, TNT, UPS et ainsi de suite. Alors que pour les marchandises de poids lourd et de gros volumes, l’expédition aérienne ou maritime sera recommandée .
3. Comment puis-je passer une commande?
(1) Il convient de convenir de la négociation des prix et des spécifications des produits.
(2) Ensuite, une facture proforma sera envoyée pour confirmation.
(3) Le dépôt peut être effectué selon la facture proforma.
(4) La fabrication sera commencée dès que le paiement sera confirmé par notre banque.
(5) Les marchandises seront envoyées dans les délais de livraison convenus. Et le numéro de suivi sera informé.
4. Pouvez-vous faire OEM pour nous?
Oui, de cause. S’il ya une certaine quantité, nous pouvons faire OEM, y compris l’impression, logo, et modèle personnalisé, etc
