Panneau de brassage à fibre optique

Le panneau de brassage à fibre optique à 144 conducteurs est une excellente solution pour gérer les connexions complexes des câbles à fibre optique haute densité. Sa construction de haute qualité, sa durabilité et sa conception facile à utiliser en font un incontournable pour les gestionnaires de réseaux de télécommunications.

Envoyez demande

Présentation du produit

144 noyauxPanneau de brassage à fibre optique

Caractéristique du panneau de brassage à fibre optique à 144 cœurs

1. Tôle d'acier de 1,5 mm pour un boîtier solide

2. Hauteur de montage mince de 1 unité

3. Glissières à roulement à billes avec butée positive

4. La conception coulissante est facile à utiliser pour raccorder les connecteurs

5. Le panneau avant articulé est facile à retourner et à fixer par un casier encliquetable

6. Supports de câbles montés à l'avant pour la gestion des cavaliers

7. Peut gérer à la fois les épissures et les terminaisons

8. Étagères préassemblées dans plusieurs configurations

9. Peut inclure des panneaux d'adaptateur pour jusqu'à 72 144 terminaisons SC

10. Le plateau d'épissure haute densité contient 24 fibres maximum dans un plateau

11. Couverture en plastique transparent pour protéger les fibres.

12. 4 selles de fibres intégrées pour l'enroulement et le stockage de fibres à tampon serré de 900 um.

13. Capable de stocker jusqu'à 3 mètres de fibre à tampon serré de 900 μm par adaptateur

14. Conception de casier encliquetable, panneaux d'adaptateur faciles à changer pour divers raccordements de connecteurs

15. L'œillet en caoutchouc amovible permet l'installation d'un tronc de fibre pré-terminé, protège le câble et minimise l'accumulation de poussière

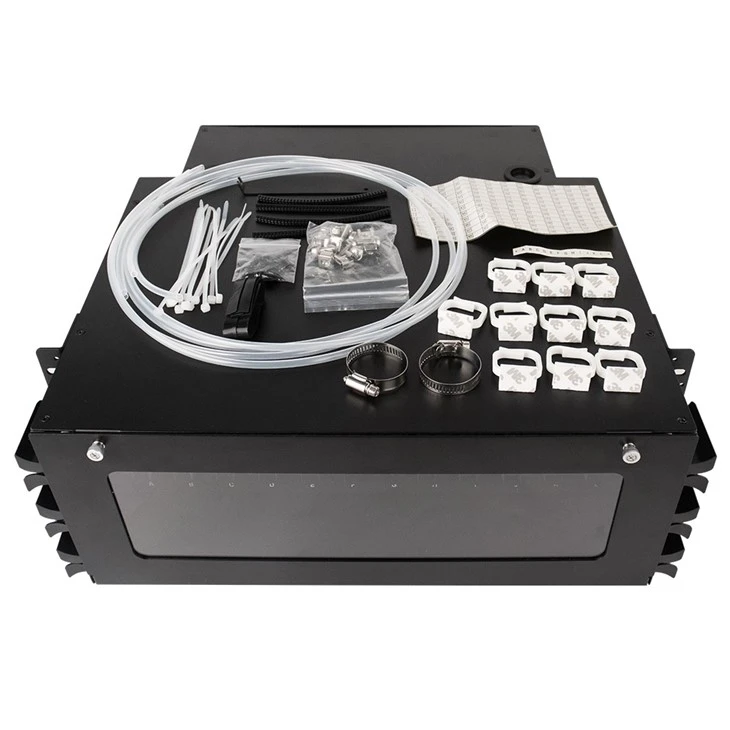

16. Le kit d'accessoires comprend des attaches de câble, des vis à oreilles de montage et un tube en spirale.

Paramètres de la fibre optique ODF à 144 ports

Modèle	Taille (mm)	Max. Capacité de base	plateau d'épissure	Poids (kg)
ODF-A	480x310x43.5	48 LC, 24 SC	12, 24	4.8
ODF-B	480x310x43.5	48 LC, 24 SC	12, 24	5
ODF-C	485x320x(60-180)	192LC, 96SC	12, 24	/
ODF-D	485x270x(43-240)	192LC, 96SC	Plateau d'épissure intégré à 12 cœurs	/
ODF-E	485x310x43.5	72 LC, 36 SC, 24 FC	12, 24	3.5
ODF-F	480x310x43.5	72 LC, 36 SC, 24 FC	12, 24	5
ODF-G 1U	480x310x43.5	120LC	Cassette MPO	/
ODF-G 4U	480x310x17.5	288LC	Cassette MPO, 12, 24 plateaux d'épissure	/

Un panneau de brassage à fibre optique est un dispositif matériel utilisé pour terminer, organiser et gérer les câbles à fibre optique. Il permet un accès facile aux câbles réseau, facilitant ainsi la réparation, le remplacement et la maintenance du réseau de fibre optique. Le panneau de brassage se compose généralement d'un cadre en métal ou en plastique, avec des adaptateurs à fibre optique montés d'un côté et des accessoires de gestion des câbles à fibre optique de l'autre. Les adaptateurs permettent l'insertion de fibres optiques, tandis que les accessoires de gestion des câbles maintiennent les câbles organisés, protégés et sécurisés en place.

Les panneaux de brassage sont disponibles en différentes tailles allant de 12 à 144 ports, selon la complexité du réseau. Le panneau de brassage à fibre optique 144 est un panneau haute densité idéal pour les installations télécoms à grande échelle. Il fournit un emplacement centralisé pour gérer plusieurs connexions à fibre optique, et permet de minimiser l'encombrement des câbles et d'optimiser l'efficacité de l'espace. De plus, il offre une flexibilité dans le routage des câbles et simplifie le traçage des câbles, facilitant ainsi l'identification des segments défectueux et leur rectification.

Le panneau de brassage à fibre optique 144 est fabriqué à partir de matériaux de haute qualité qui offrent durabilité et longévité. Ils sont conçus pour résister à des conditions environnementales difficiles et sont idéaux pour une utilisation dans des environnements industriels difficiles. Ils sont également faciles à installer, à utiliser et à entretenir. Avec le panneau de brassage à 144 fibres optiques, les réseaux de télécommunications peuvent atteindre des performances élevées, une fiabilité et une qualité de service améliorée, ce qui est essentiel pour les opérations commerciales compétitives.
