Amplificateur de signal de télévision par câble
SA801HRRFAmplificateur de signal de télévision par câble
L'amplificateur bidirectionnel pour utilisateurs intérieurs SA801HR-est spécialisé pour la construction du réseau. Circuit très compact et alliage d'aluminium-, banc de tirage de surface, bon indice et tenue fine.
Caractéristiques de performances
Adoptez le module RF d'encapsulation SOT-115 sur l'accès, non-fiable. Choisissez un circuit push-pull à micro-ondes-bruit-à faible bruit, une faible distorsion et un rapport signal/bruit élevé.
Configurez EQ et ATT au bon endroit, plus pratique pour le débogage.
Faible consommation d'énergie, haute fiabilité, bonnes performances et rapport prix.

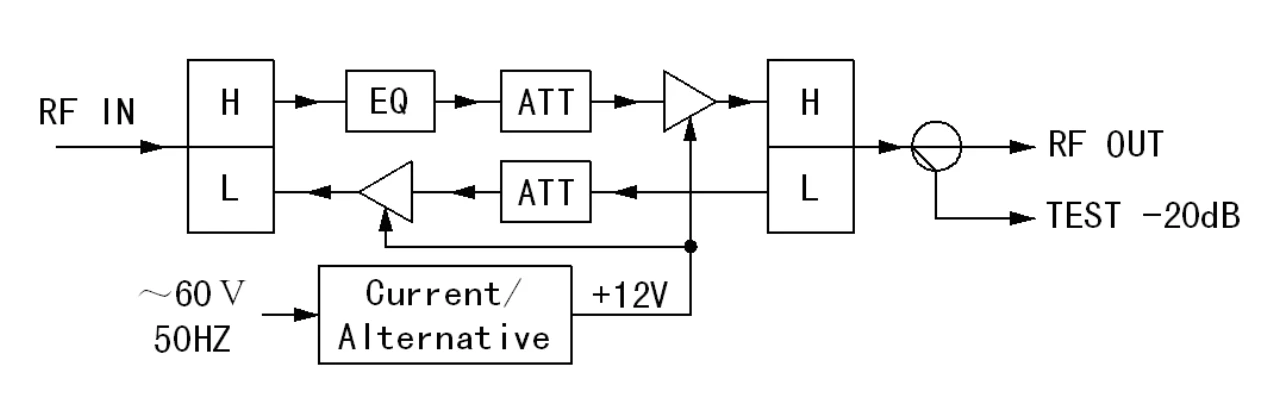

DESSIN DE PRINCIPE

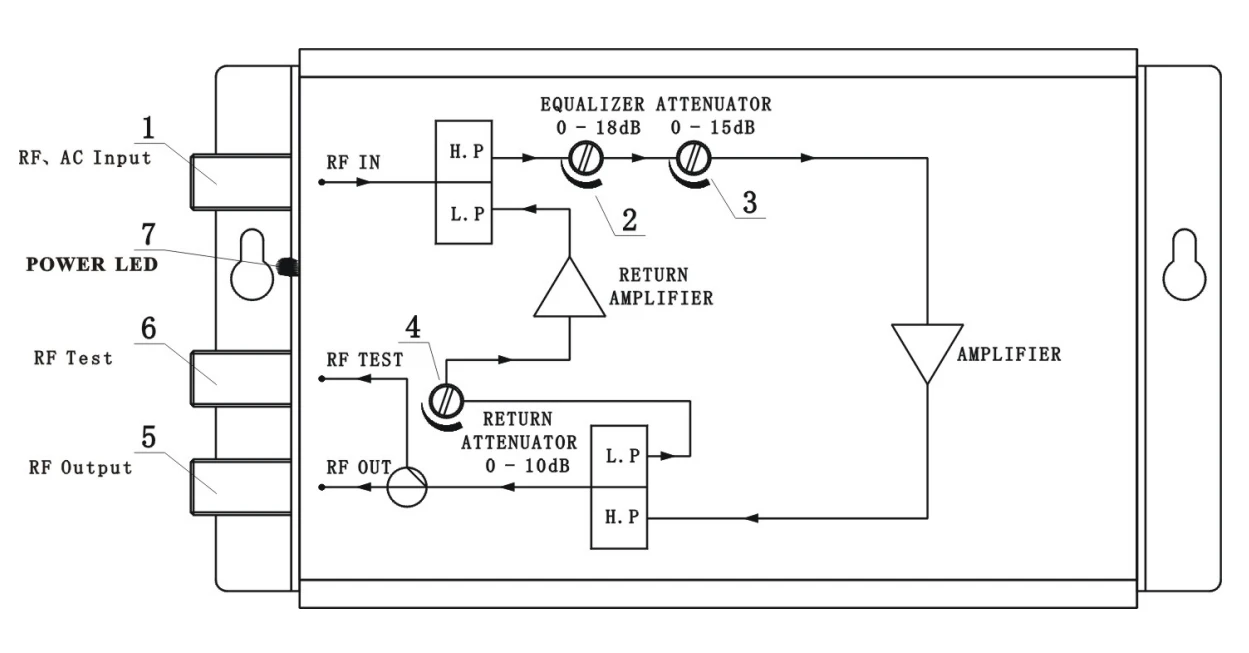

EXPLICATION DE CONSTRUCTION
Paramètres de performances
|
Transmission avant |
|||
|
Gamme de fréquences |
MHz |
(45) 85~862 |
|
|
Gain nominal |
dB |
30 |
|
|
Gain de remplissage minimum |
dB |
Supérieur ou égal à 30 |
|
|
Niveau d'entrée nominal |
dBµV |
70±2 |
|
|
Niveau de sortie nominal |
dBµV |
100 |
|
|
Planéité de la bande |
dB |
±1 |
|
|
Chiffre de bruit |
dB |
Inférieur ou égal à 10 |
|
|
Perte de retour |
dB |
Supérieur ou égal à 114 |
|
|
C/CTB (84 PAL-D) |
dB |
Supérieur ou égal à 58 |
|
|
C/CSO (84PAL-D) |
dB |
Supérieur ou égal à 56 |
|
|
Rapport signal/bruit alternatif |
dB |
Inférieur ou égal à 2% |
|
|
Gagner en stabilité |
dB |
± 1.0 |
|
|
Course de tension |
KV |
5 |
|
|
Transmission vers l'arrière |
|||
|
Gamme de fréquences |
MHz |
5 ~ (30) 65 (ou spécifié par l'utilisateur) |
|
|
Gain nominal |
dB |
15 |
|
|
Planéité en bande |
dB |
±1 |
|
|
Chiffre de bruit |
dB |
Inférieur ou égal à 12 |
|
|
Perte de retour |
dB |
Supérieur ou égal à 16 |
|
|
Niveau de sortie MAX |
dBµV |
Supérieur ou égal à 110 |
|
|
Rapport d'intermodulation porteuse/deuxième ordre |
dB |
Supérieur ou égal à 52 |
|
|
Rapport bruit porteur/bruit alternatif |
2% |
＜2 |
|
|
Réponse générale |
|||
|
Tension d'alimentation (50 Hz) |
V |
A : CA (110-250) V ; B : CA (35-60) V. |
|
|
Consommation d'énergie |
Virginie |
8 |
|
|
Tension de résistance aux impulsions |
Kv |
＞5 |
|
|
Dimension |
Mm |
178(L) x 100 (W) x55(H) |
|
