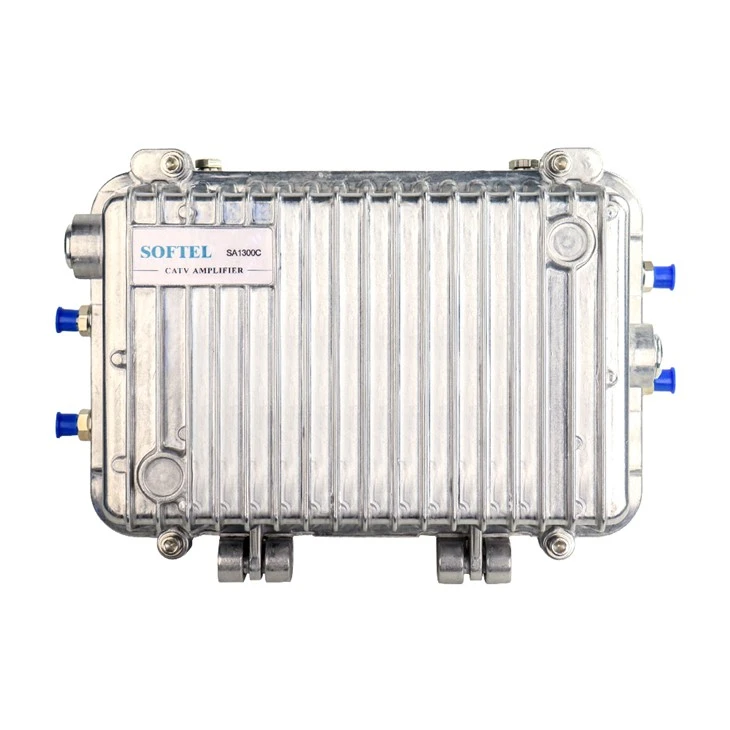

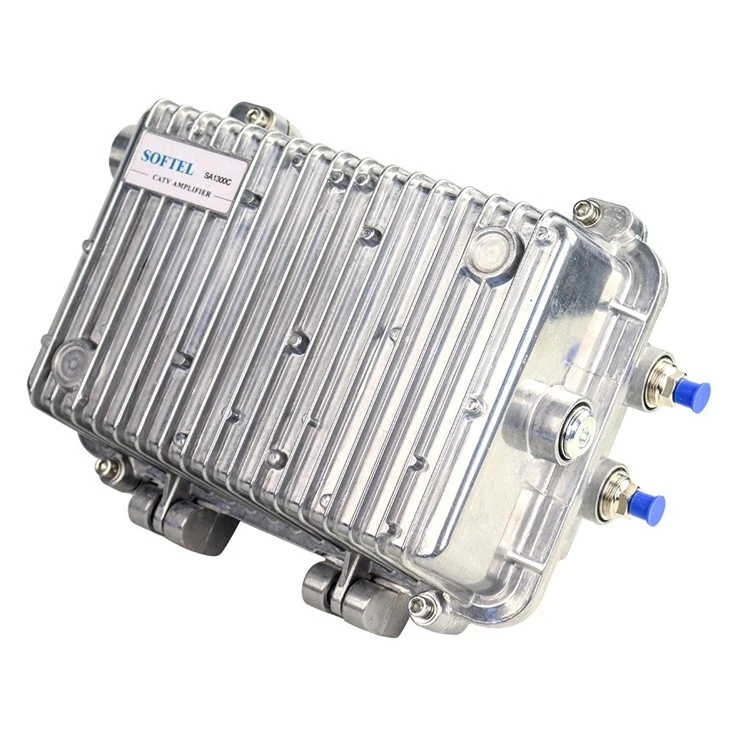

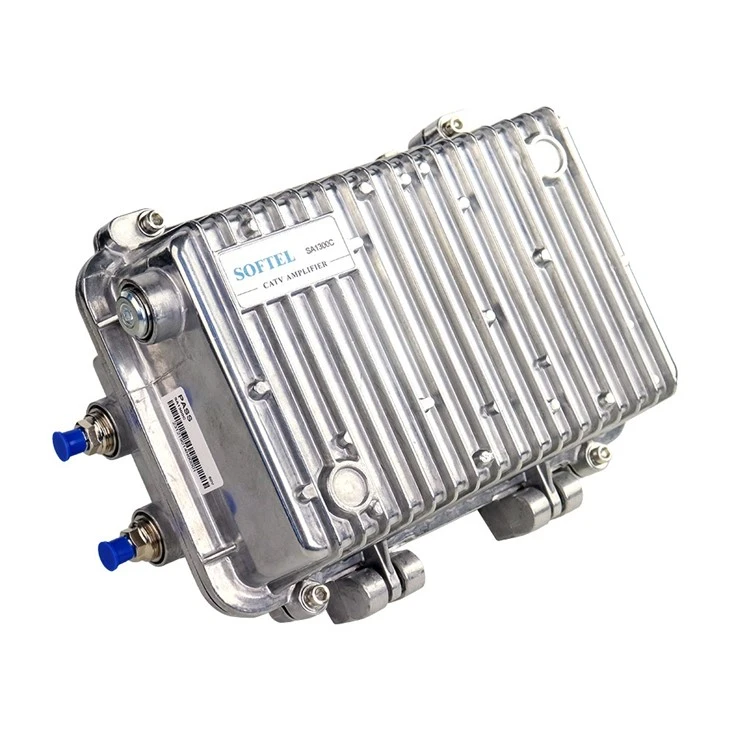

Amplificateur RF bidirectionnel modulaire extérieur SA1300
La série SA1300C Série Outdoor Bidirectional Trunk Amplificateur est le nouvel amplificateur à gain haut développé. La conception de circuits matures et optimisés, le processus interne scientifique et raisonnable et les matériaux de haute qualité, assurent le gain stable et la faible distorsion. C'est le meilleur choix pour construire un réseau de transmission bidirectionnel CATV de grande ou de taille moyenne.
Caractéristiques de performance
-Le étape précédant le chemin avant adopte le plus récent module d'amplificateur push-pull à faible bruit importé à faible bruit ou le module push-pull GAAS, le stade de sortie adopte le plus récent module d'amplificateur à double d'amplificateur de puissance importée le plus récent ou l'amplificateur GAAS. L'indice non linéaire est bon et le niveau de sortie est plus stable. Le chemin de retour adopte le plus récent module d'amplificateur dédié à rendement importé le plus récent. La distorsion est faible et le rapport signal / bruit est élevé.
-Il est plus pratique de déboguer en raison du filtre du duplex du plug-in, de l'égaliseur et de l'atténuateur fixe (ou réglable) fixe (ou réglable), et des ports de détection en ligne scientifiques et raisonnables.
-L'équipement peut être en continu de longue durée régulièrement sous une mauvaise condition environnementale extérieure. En raison du boîtier imperméable en aluminium, de l'alimentation de commutation de fiabilité élevée et du système de protection contre la foudre stricte.
-La coquille adopte la conception modulaire intégrée; La maintenance, le remplacement et le débogage des équipements sont pratiques.
Paramètres de performance
|
Article |
Unité |
Paramètres techniques |
|||||
|
Chemin vers l'avant |
|||||||
|
Gamme de fréquences |
MHz |
47/54/85-862/1003 |
|||||
|
Gain nominal |
db |
30 |
34 |
36 |
38 |
40 |
|
|
Gain complet minimum |
db |
Supérieur ou égal à 30 |
Supérieur ou égal à 34 |
Supérieur ou égal à 36 |
Supérieur ou égal à 38 |
Supérieur ou égal à 40 |
|
|
Niveau d'entrée nominal |
dbμv |
72 |
|||||
|
Niveau de sortie nominal |
dbμv |
108 |
|||||
|
Planéité dans le groupe |
db |
±0.75 |
|||||
|
Silhouette |
db |
Moins ou égal à 10 |
|||||
|
Pertes de rendement |
db |
Supérieur ou égal à 16 |
|||||
|
Atténuation |
db |
1-18 (insert fixe, pas de 1 dB) |
Selon les exigences de l'utilisateur |
||||
|
Équilibre |
db |
1-15 (insert fixe, pas de 1 dB) |
|||||
|
C / ctb |
db |
65 |
Condition de test: 79 canaux Signal, Niveau de sortie: 85 MHz / 550MHz / 860 MHz. 99DBUV / 105DBUV / 108 DBUV |
||||
|
C / CSO |
db |
63 |
|||||
|
Retard de groupe |
ns |
Moins que ou égal à 10 (112,25 MHz / 116,68 MHz) |
|||||
|
AC HUM Modulation |
% |
< 2% |
|||||
|
Acquérir une stabilité |
db |
-1.0 ~ +1.0 |
|||||
|
Chemin de retour |
|||
|
Gamme de fréquences |
MHz |
5 ~ 30/42/65 |
|
|
Gain nominal |
db |
Supérieur ou égal à 20 |
|
|
Gain complet minimum |
db |
Supérieur ou égal à 22 |
|
|
Niveau de sortie maximal |
dbμv |
Supérieur ou égal à 110 |
|
|
Planéité dans le groupe |
db |
±0.75 |
|
|
Silhouette |
db |
Moins ou égal à 12 |
|
|
Pertes de rendement |
db |
Supérieur ou égal à 16 |
|
|
Rapport intermodulation transporteur / secondaire |
db |
Supérieur ou égal à 52 |
Condition de test: Niveau de sortie 110DBUV, Points de test: F 1=10 Mhz, F 2=60 Mhz, F 3= F2-F 1=50 MHz |
|
Retard de groupe |
ns |
Moins ou égal à 20 (57 MHz / 59 MHz) |
|
|
AC HUM Modulation |
% |
< 2% |
|
|
Performance générale |
|||
|
Impédance caractéristique |
Ω |
75 |
|
|
Port d'essai |
db |
-20±1 |
|
|
Tension d'alimentation |
V |
A: AC (135 ~ 250) V; B: AC (45 ~ 90) V |
|
|
Tension avec impulsion (10/700 μs) |
kv |
> 5 |
|
|
Consommation d'énergie |
W |
29 |
|
|
Dimension |
MM |
295 (L) × 210 (W) × 150 (H) |
|
|

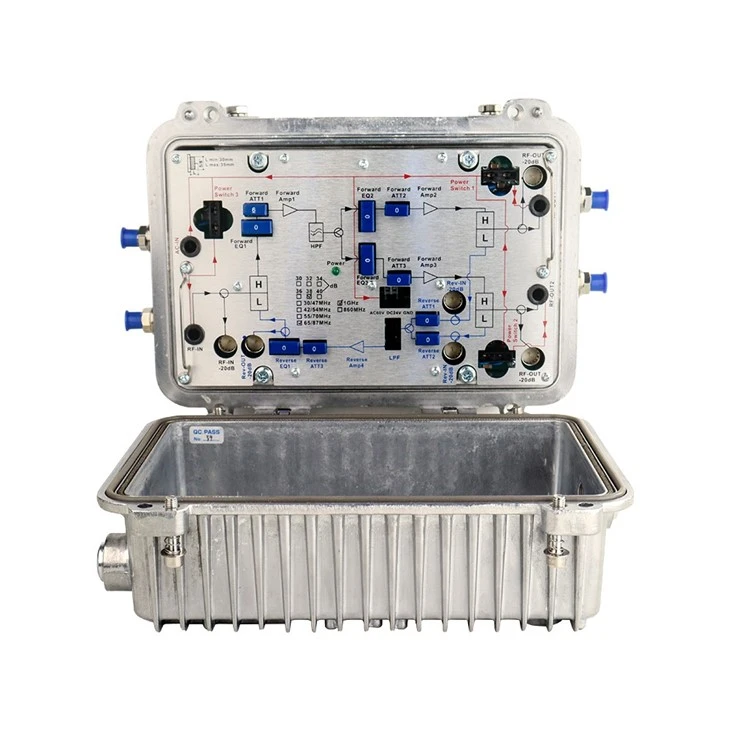

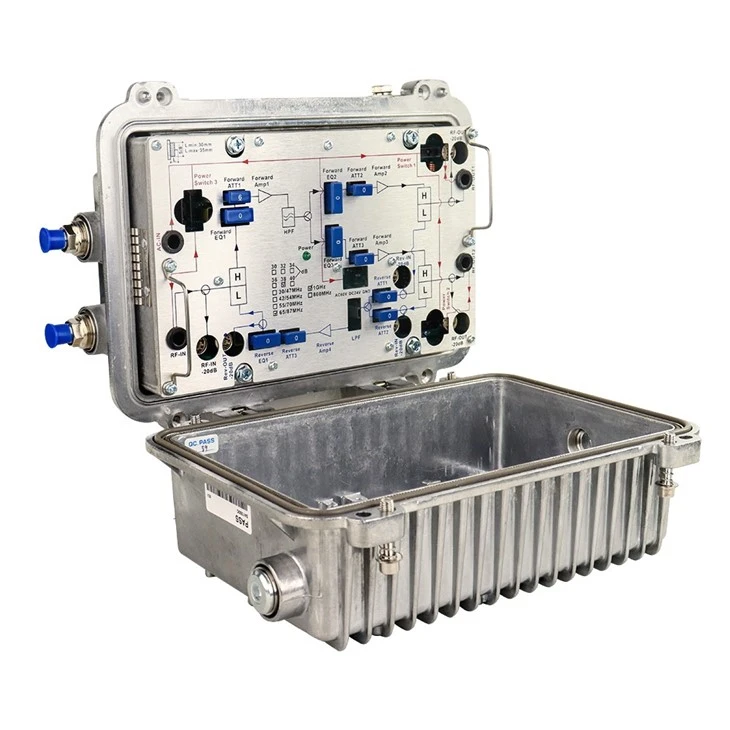

1 |

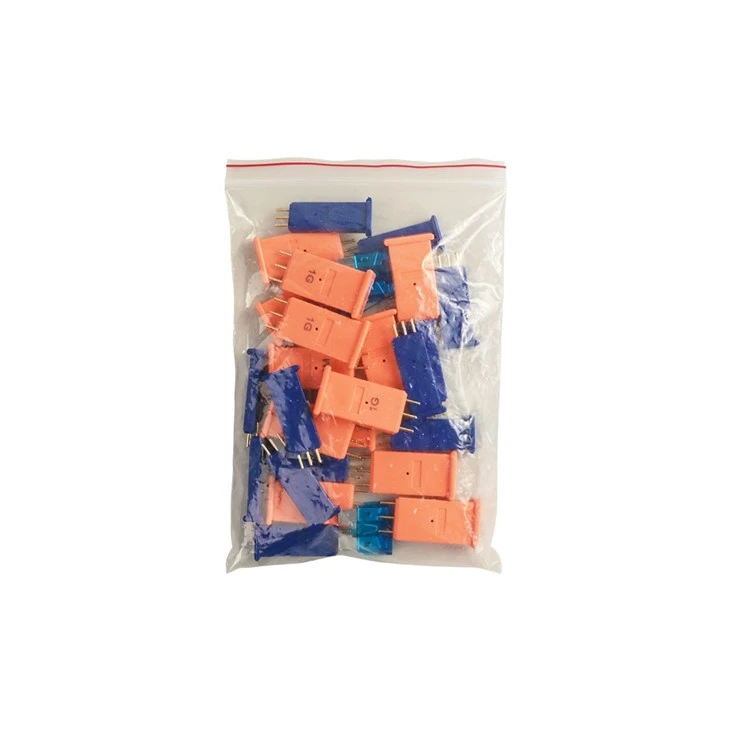

Inserter ATT fixe vers l'avant 1 |
2 |
Inserter EQ fixe vers l'avant 1 |
3 |
Indicateur de puissance |
|
4 |
Inserter EQ fixe vers l'avant 2 |
5 |
Inserter ATT fixe vers l'avant 2 |
6 |
Inserter EQ fixe vers l'avant 3 |
|
7 |
Inserter ATT fixe vers l'avant 3 |
8 |
Fusible automatique 1 |
9 |
Sortie vers l'avant 1 port de test (-20 dB) |
|
10 |
Port de sortie RF 1 |
11 |
Port de test d'entrée en arrière 1 (-20 dB) |
12 |
Port de sortie RF 2 |
|
13 |
Port de sortie vers l'avant 2 (-20 dB) |
14 |
Fusible automatique 3 |
15 |
Port d'alimentation AC60V |
|
16 |
Port électrique |
17 |
Port d'entrée RF |
18 |
Port de test d'entrée vers l'avant (-20 dB) |
|
19 |
Port de test de sortie vers l'arrière (-20 dB) |
20 |
Inserter EQ fixe vers l'arrière 1 |
21 |
Inserter ATT fixé vers l'arrière 3 |
|
22 |
Filtre à passe |
23 |
Inserter ATT fixé vers l'arrière 1 |
24 |
Inserter ATT fixé vers l'arrière 2 |
|
25 |
Port de test d'entrée arrière 2 (-20 dB) |
26 |
Fusible automatique 2 |
|
