Modulateur d’encodeur d’encodeur de tv numérique

Digital TV Encoder Modulator
Digital TV Encoder Modulator

Modulateur d’encodeur d’encodeur de tv numérique

Ce modulateur d’encodeur TV numérique comprend l’encodage, le multiplexage et la modulation. C’est un choix judicieux pour le système de télévision d’hôtel.

Envoyez demande

Présentation du produit

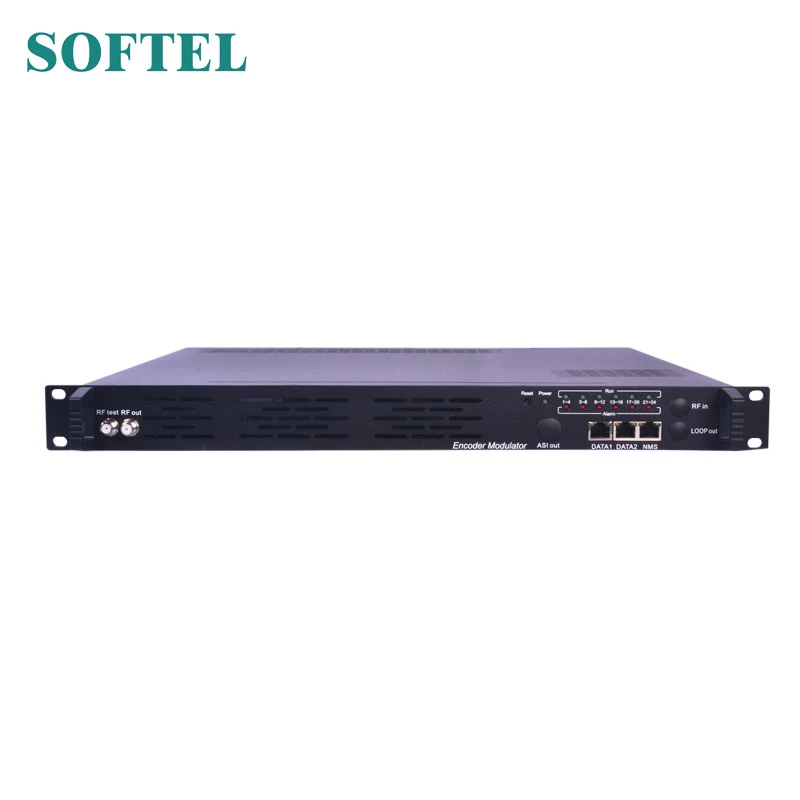

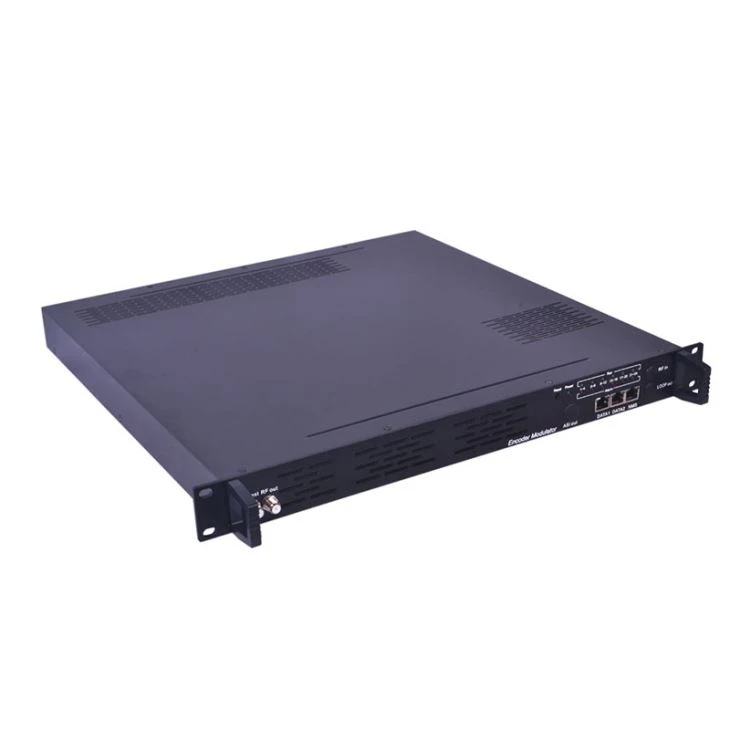

SFT3542I-4 est un modulateur d’encodeur tv numérique qui comprend l’encodage, le multiplexage et la modulation. Il prend en charge 4 entrées HDMI et 128 entrées IP avec le port Data1 (GE) et Data2 (FE). Il prend également en charge DVB-T RF avec 4 porte adjacentes, et prend en charge data1 (GE) port de sortie pour prendre en charge 4 MPTS. Ce dispositif de fonction complète le rend idéal pour le petit système d’extrémité de tête de CATV, et c’est un choix intelligent pour le système de TV d’hôtel, système de divertissement dans le bar de sports, hôpital, appartement...

Caractéristiques clés

4/8/12 Entrée HDMI, codage vidéo MPEG-4 AVC/H.264

Codage audio MPEG1 Layer II et ajustement du gain audio de support

128 entrées IP sur le protocole UDP et RTP

4 groupes de canaux de sortie multiplexing/modulation

Prise en charge de la sortie 4 MPTS IP (port DATA1 uniquement) sur UDP et RTP

Prise en charge de la sortie DVB-T RF

Prise en charge de l’insertion de code LOGO, OSD et QR pour chaque chaîne locale

Prise en charge de l’ajustement et de l’insertion de remapping/pcr précis/édition et insertion de l’ISP/SI

Contrôle via la gestion web, et mises à jour faciles via le web

Coût le plus bas par canal, prix de percée

Spécification technique du modulateur d’encodeur d’encodeur tv numérique

Entrée	4 entrées HDMI pour l’entrée IP de l’option 128 sur UDP et RTP
Vidéo	Résolution	1920 × 1080_60P, 1920 × 1080_60i, 1920 × 1080_50P, 1920 × 1080_50i, 1280 × 720_60P, 1280 × 720_50P,720 × 576_50i,720 × 480_60i
	Résolution
	Encodage	MPEG-4 AVC/H.264
	Débit bit	1Mbps~13Mbps chaque canal
	Contrôle des taux	CBR/VBR
Audio	Encodage	MPEG-1 Couche 2
	Taux d’échantillonnage	48KHz
	Résolution	24 bits
	Audio Gain	0-255 Réglable
	Débit bit	64kbps,128Kbps,192kbps,224kbps,256kbps,320kbps,384kbps
Multiplexage	Maximum PID Remappage	180 entrées par canal
	Fonction	Remapping PID (automatiquement ou manuellement)
		Réglage précis du PCR
		Générer automatiquement la table PSI/SI
Modulation(DVB-T)	Standard	EN300744
	Mode FFT	2K,
	Bande passante	6M, 7M, 8M
	Constellation	QPSK, 16QAM, 64QAM
	Intervalle de garde	1/4, 1/8, 1/16, 1/32
	Fec	1/2, 2/3, 3/4, 5/6, 7/8
	MER	≥42 dB
	Fréquence RF	50~960MHz, étape 1KHz
	RF out	Sortie 4*RF COFDM DVB-T (4 transporteurs de sortie combinée)
	Niveau de sortie RF	-28~ -3 dBm (77~97 dbμV), étape de 0,1 db
Sortie de flux	Sortie RF (interface de type F)
Sortie de flux	4 sortie IP sur UDP/RTP, interface Ethernet base-t 1*1000(Data1 uniquement)
Fonction système	Gestion du réseau(WEB)
	Langue chinoise et anglaise
	Mise à niveau du logiciel Ethernet
Divers	Dimension(W×L×H)	482mm×410mm×44mm
	Environnement	0~45°C(travail);-20~80°C(Stockage)
	Exigences en matière d’alimentation	AC 110V± 10%, 50/60Hz, AC 220 ±10%,50/60Hz

Mesure de prévention

Installation de l’appareil à l’endroit où la température de l’environnement se 0 à 45 °C

S’assurer une bonne ventilation pour le dissipateur de chaleur sur le panneau arrière et d’autres alésages de l’évier thermique si nécessaire Vérification de l’entrée de courant alternatif dans la plage de fonctionnement de l’alimentation et la connexion est correcte avant d’allumer l’appareil

La vérification du niveau de sortie RF varie dans une plage tolérante si nécessaire

La vérification de tous les câbles de signal a été correctement connectée

Il est interdit d’allumer ou d’éteindre fréquemment l’appareil; l’intervalle entre chaque allumage/arrêt doit dépasser 10 secondes.

Les conditions doivent débrancher le cordon d’alimentation

Cordon d’alimentation ou prise endommagée.

Tout liquide s’est déversé dans l’appareil.

Toute substance provoque un court-circuit

Dispositif dans l’environnement humide

L’appareil a été victime de dommages physiques

Longtemps inactif.

Après l’allumage et la restauration du réglage d’usine, l’appareil ne fonctionne toujours pas correctement.

Entretien nécessaire
