Modulateur d'encodeur ISDB-T
1 * ASI pour re-mux; 1 * entrée RF pour mix RF
Modulateur d'encodeur ISDB-T

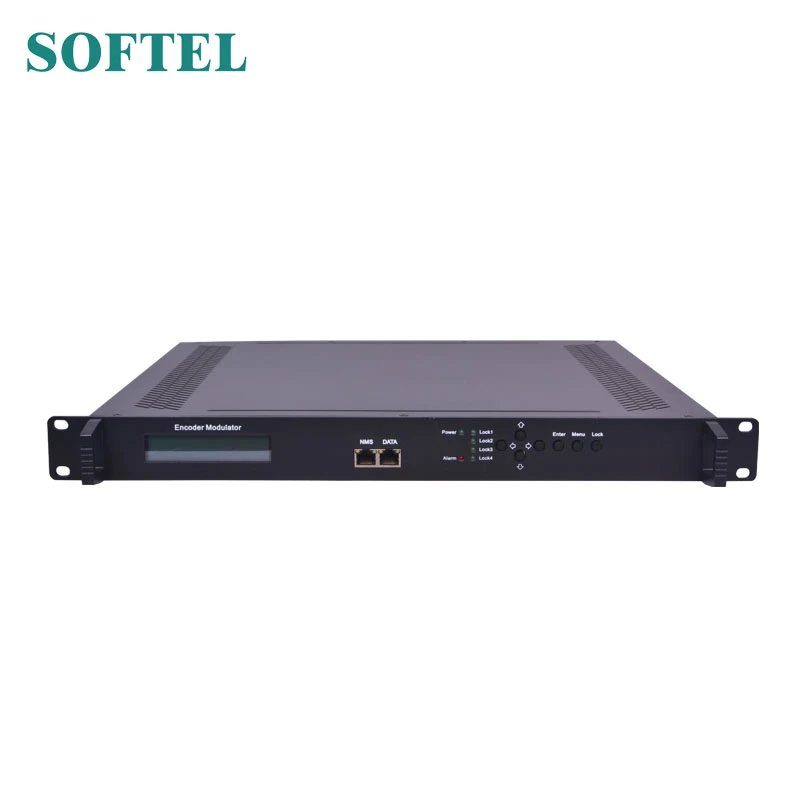

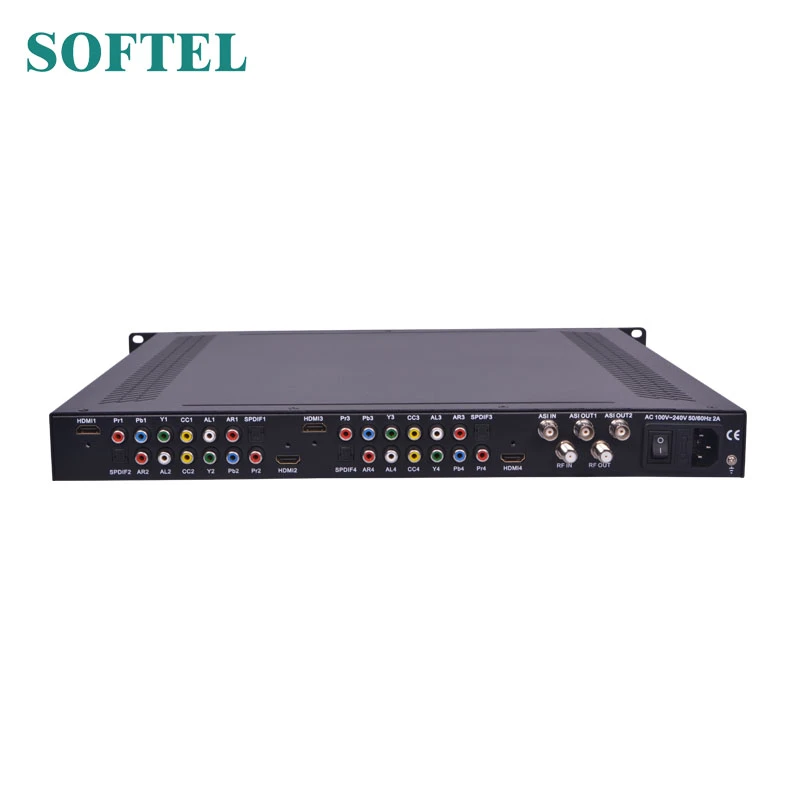

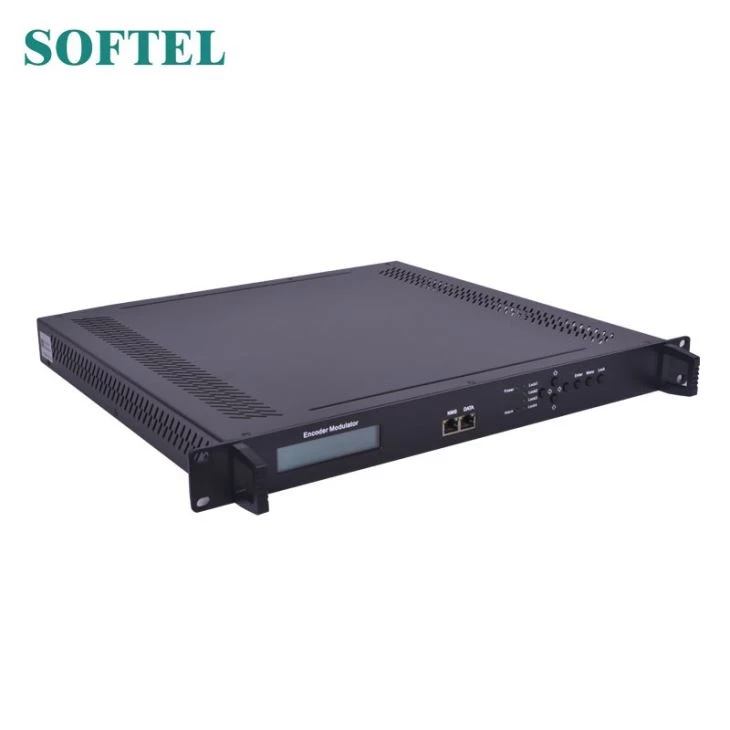

Modulateur d'encodeur ISDB-TLe SFT3542B est un appareil tout-en-un qui intègre l'encodage (MPEG-2, MPEG-4 / AVC H.264) et la modulation pour convertir les signaux HDMI / YPbPr, etc. en sortie RF numérique. Pour répondre aux différentes exigences des clients, le SFT3542B est également équipé d'une entrée ASI et d'une sortie avec 2 ports ASI et 1 port IP.
Principales caractéristiques
Ampli MPEG2 HD GG; Encodage vidéo MPEG4 AVC H.264 HD
Codage audio DD AC3 (2.0), MPEG4-AAC, MPEG2-AAC, MPEG1 Layer II
Prise en charge du relais DD AC3 (2.0 / 5.1 / 7.1)
4 * canaux HDMI / YPbPr en
1 * ASI pour re-mux; 1 * entrée RF pour mix RF
2 * sortie DVB-T RF (4 * DVB-C RF, 2 * ISDB-T, 4 * sortie ATSC en option); Sortie ASI; Sortie IP
Prise en charge CC (sous-titrage) EIA608, (à partir de la source CVBS uniquement)
Prise en charge du LCN (numéro de canal logique) à faible délai
Excellente qualité de modulation
Écran LCD, télécommande et firmware
Gestion NMS basée sur le Web; Mises à jour via le web
Spécifications deModulateur d'encodeur ISDB-T
Section d'encodage | ||||
Vidéo (HDMI) | Codage | MPEG2; MPEG4 AVC / H.264 | ||
Interface | HDMI * 4 | |||
Résolution | 1920*1080_60i, 1920*1080_50i, | |||
1280*720_60p, 1280*720_50P | ||||
Retard faible | Normal, Mode 1, Mode 2 | |||
Ratio d'aspect | 4:3; 16:9 | |||
Audio (HDMI) | Codage | MPEG1 Layer II; MPEG2-AAC; MPEG4-AAC; DD AC3 (2,0); Passage direct DD AC3 (2.0 / 5.1 / 7.1) | ||
Interface | HDMI * 4 (SPDIF non applicable) | |||
Taux d'échantillonnage | 48 KHz | |||
Débit binaire | 64, 96, 128, 192, 256, 320 kbps | |||
Vidéo (YPbPr) | Codage | MPEG2; MPEG4 AVC / H.264 | ||
Interface | YPbPr * 4 (RCA) | |||
Résolution | 1920*1080_60i, 1920*1080_50i; | |||
1280*720_60p, 1280*720_50P | ||||
Audio (L / R) | Codage | MPEG1 Layer II; MPEG2-AAC; MPEG4-AAC; DD AC3 (2,0); Passage direct DD AC3 (2.0 / 5.1 / 7.1) | ||
Interface | 4 * stéréo / 8 * mono | |||
Taux d'échantillonnage | 48 KHz | |||
Débit binaire | 64, 96, 128, 192, 256, 320 kbps | |||
Section Modulateur DVB-T (Option) | ||||
la norme | EN300744 | |||
Mode FFT | 2K, 8K | |||
Bande passante | 6M, 7M, 8M | |||
Constellation | QPSK, 16QAM, 64QAM, | |||
Guard Interva | 1/4, 1/8, 1/16, 1/32 | |||
FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |||
MER | ≥42dB | |||
Fréquence RF | 30 ~ 960 MHz, pas de 1 kHz | |||
Sortie RF | Sortie COFDM DVB-T (2 porteuses combinées) | |||
Niveau de sortie RF | -30 ~ -10dbm (81 ~ 97 dbµV), pas de 0,1db | |||
Section Modulateur ISDB-T (Option) | ||||
la norme | ARIB STD-B31 | |||
Constellation | DQPSK, QPSK, 16QAM, 64QAM | |||
Intervalle de Garde | 1/32, 1/16, 1/8, 1/4 | |||
Mode de transmission | 2K, 4K, 8K | |||
Intervalle de Garde | 1/32, 1/16, 1/8, 1/4 | |||
Taux de code | 1/2, 3/4, 5/6, 7/8 | |||
Fréquence RF | 30 ~ 999 MHz, pas de 1 kHz | |||
Système | ||||
Interface locale | Boutons de commande LCD + | |||
Gestion à distance | Web NMS | |||
Langue | Anglais | |||
Diffuser sur | 2 ASI en miroir (type BNC, 100M); IP (4 SPTS) sur UDP, sortie RTP / RTSP (RJ45, 100M) | |||
Interface NMS | RJ45, 100M | |||
Général | ||||
Source de courant | AC 100V ~ 240V | |||
Dimensions | 482 * 400 * 44 mm | |||
Poids | 4,5 kg | |||
Température de fonctionnement | 0~45℃ | |||
étiquette à chaud: modulateur d'encodeur isdb-t, Chine, fabricants, fournisseurs, usine, vente en gros
