Modulateur d'encodeur HDMI

Le modulateur d'encodeur de télévision numérique SFT3536S prend en charge les entrées HDMI 8/16/24

Envoyez demande

Présentation du produit

Description du produit

Le SFT3536S (modulateur d'encodeur de télévision numérique) est un appareil professionnel à haute intégration qui comprend l'encodage, le multiplexage et la modulation. Il prend en charge les entrées 8/16/24 HDMI, 1 entrée ASI, 1 entrée payeur USB et 128 entrées IP via le port GE.

Caractéristiques

Entrées 8/16/24 HDMI, codage vidéo MPEG-4 AVC/H.264
1 entrée ASI pour le multiplexeur
1 lecteur USB (Insérez la clé USB avec“xxx.ts&rdquo ; vidéos en SFT3536S et lisez le contenu de manière simple ; système de fichiers FAT 32.)
128 ports IPinputoverUDPet RTPviaGE
Chaque canal de transmission traite un maximum de 32 IP à partir du port GE (amplificateur UDP & ; protocole RTP)
MPEG1LayerII,LC-AACet HE-AACEncodage audio,AC3PassThroughetréglage du gain audio
Prend en charge le multiplexage de 12 groupes/modulation DVB-C
Prend en charge le multiplexage de 8 groupes/DVB-T/modulation ATSC --- En option
Prend en charge le multiplexage de 6 (ou 16) groupes/ISDB-Tmodulating --- Facultatif
Prend en charge 1 sortie ASI comme miroir de l'un des supports de sortie RF --- En option
Prise en charge de la sortie IP 12 MPTS sur UDP, RTP/RTSP– DVB-C RFout
Prise en charge de 8 sorties IP MPTS sur UDP, RTP/RTSP-- DVB-T/ATSC RFout
Prise en charge de 6 (ou 16) sorties IP MPTS sur UDP, RTP/RTSP--ISDB-T RFout
SupportLOGO, Légende et QRcodeinsertion(Langue prise en charge : 中文, English, يةعربال, ไทย, , русский, اردو, pour plus de langues, veuillez nous consulter&hellip ;)
Prise en charge du remappage PID/ajustement précis de la PCR/édition et insertion PSI/SI
Contrôle via la gestion Web et mises à jour faciles via le Web

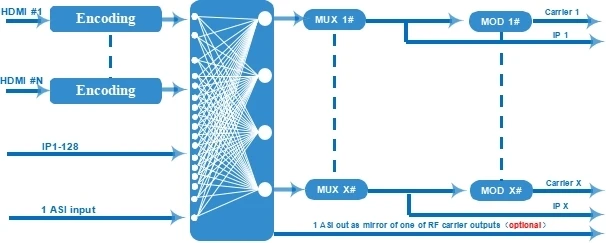

Tableau de principe

Caractéristiques

Saisir	8/16/24 entrées HDMI pour l'option 1 ASI in pour re-mux 1 entrée USB Player pour re-mux 128 entrée IP sur UDP et RTP, port GE, RJ45&mdash ; sortie RF DVB-C 128 entrée IP sur UDP et RTP, port GE, RJ45&mdash ; DVB-T/ATSC RF out 128 IP entrée sur UDP et RTP, GE port, RJ45&mdash ; ISDBT RF out
Vidéo	Résolution	Saisir	1920&fois;1080_60P,1920&fois;1080_60i, 1920&fois;1080_50P,1920&fois;1080_50i, 1280&fois ;720_60P, 1280&fois ;720_50P, 720 fois & ; 576_50i, 720 fois & ; 480_60i,
		Sortir	1920&fois;1080_30P, 1920&fois;1080_25P, 1280&fois ;720_30P, 1280&fois ;720_25P, 720 fois & ; 576_25P, 720 fois & ; 480_30P,
	Codage	MPEG-4 AVC/H.264
	Débit binaire	1Mbps ~ 13Mbps chaque canal
	Contrôle de taux	CBR/VBR
	Structure GOP	IP…P (réglage du cadre P, sans cadre B)
l'audio	Codage	MPEG-1 Layer 2, LC-AAC, HE-AAC et AC3 Pass through
	Taux d'échantillonnage	48KHz
	Résolution	24 bits
	Gain audio	0-255 Réglable
	MPEG-1 couche 2 Débit binaire	48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s
	Débit binaire LC-AAC	48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s
	Débit HE-AAC	48/56/64/80/96/112/128 kbit/s
Multiplexage	PID maximum Remappage	255 entrées par canal
	Fonction	Remappage PID (automatiquement ou manuellement)
		Ajustement PCR précis
		Générer automatiquement la table PSI/SI
Modulation	DVB-C	Canal QAM	Sortie 12 porteuses non adjacentes (maximum bande passante 192MHz)
		Standard	EN300 429/ITU-T J.83A/B
		REM	& ge;40db
		Fréquence RF	50~960MHz, pas de 1KHz
		Niveau de sortie RF	-20~+3dbm, pas de 0,1db
		Taux de symboles	5.0Msps ~ 7.0Msps, pas de 1ksps
			J.83A	J.83B
		Constellation	16/32/64/128/256QA M	QAM 64/256
		Bande passante	8M	6M
	DVB-T	Standard	EN300744
		Mode FFT	2K,4K, 8K

		Bande passante		6M, 7M, 8M
		Constellation		QPSK, 16QAM, 64QAM
		Intervalle de Garde		1/4, 1/8, 1/16, 1/32
		FEC		1/2, 2/3, 3/4, 5/6, 7/8
		REM		& ge;42 dB
		Fréquence RF		50~960MHz, pas de 1KHz
		sortie RF		Sortie 8 porteuses non adjacentes (maximum bande passante 192MHz)
		Niveau de sortie RF		-20~ +3dBm, pas de 0,1db
	ATSC	Standard		ATSC A/53
		Bande passante		6M
		Constellation		8VSB
		FEC		RS(208 188)+Treillis
		REM		& ge;40dB
		LCA		-55 dBc
		Fréquence RF		50~960MHz, pas de 1KHz
		sortie RF		Sortie 8 porteuses non adjacentes (maximum bande passante 192MHz)
		Niveau de sortie RF		-20~+3dbm (pour tous les transporteurs), 0.5db pas à pas
	ISDB-T	Standard		ARIB STD-B31
		Bande passante		6M
		Constellation		QPSK, 16QAM, 64QAM
		Intervalle de Garde		1/32, 1/16, 1/8, 1/4
		Transmission Mode		2K, 4K, 8K
		Taux de code		1/2, 2/3, 3/4, 5/6, 7/8
		REM		& ge;40dB
		Fréquence RF		50~960MHz, pas de 1KHz
		sortie RF		Sortie 6 (ou 16) porteuses non adjacentes (bande passante maximale 192MHz)
		Niveau de sortie RF		-20dBm~+3dBm, pas de 0,1dB
Sortie de flux	1 sortie ASI comme miroir de l'un des supports de sortie RF (facultatif) 12 sorties MPTS sur UDP et RTP/RTSP comme miroir de 12 porteuses DVB-C, 8 sorties MPTS sur UDP et RTP/RTSP comme miroir de 8 porteuses DVB-T/ATSC (en option) 6 sorties MPTS sur UDP et RTP/RTSP comme miroir de 6 porteuses ISDB-T (en option) 16 sorties MPTS sur UDP et RTP/RTSP comme miroir de 16 transporteurs ISDB-T (en option) Interface Ethernet 1*1000M Base-T, port GE
Fonction système	Gestion de réseau (WEB)
	Langue chinoise et anglaise
	Mise à niveau du logiciel Ethernet
Divers	Dimension (W&fois;L&fois;H)		482 mm&fois; 328 mm&fois; 44 mm
	Environnement		0~45℃(travail)；-20~80℃（Stockage）
	Exigences d'alimentation		AC 110V± 10 %, 50/60 Hz, CA 220± ; 10 %, 50/60 Hz
