Aperçu des produitsFibre GYXTW 4 Core
2.1 Présentation

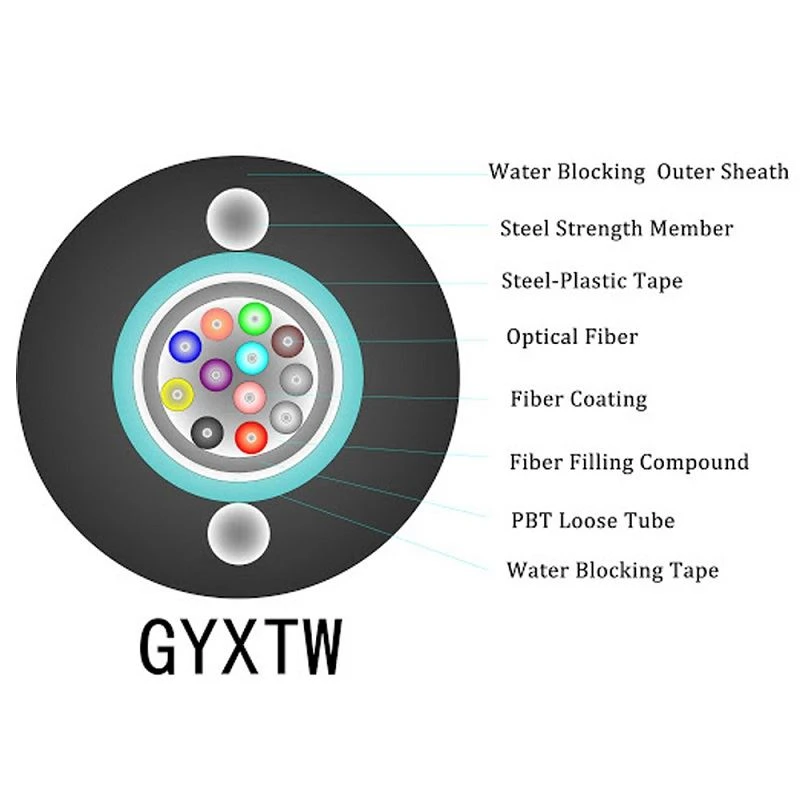

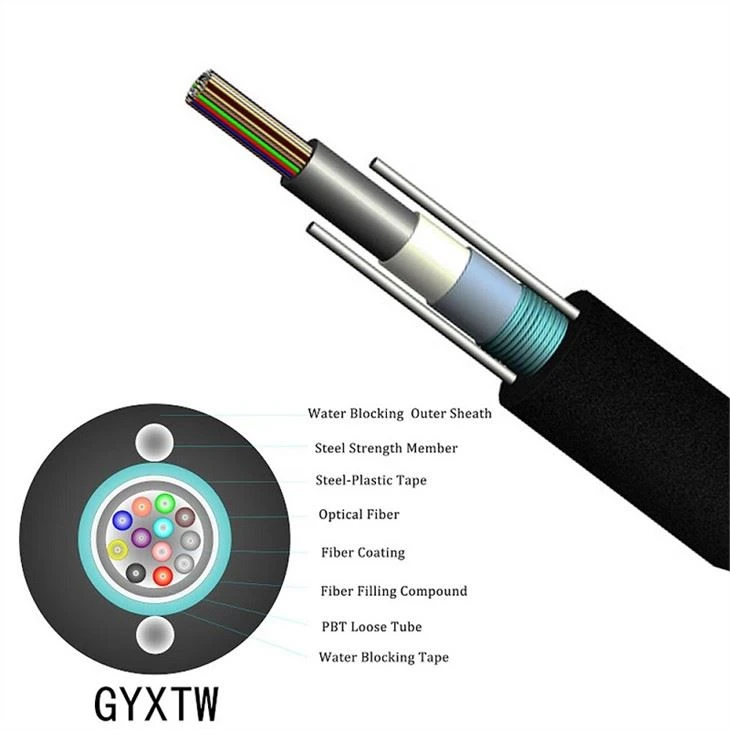

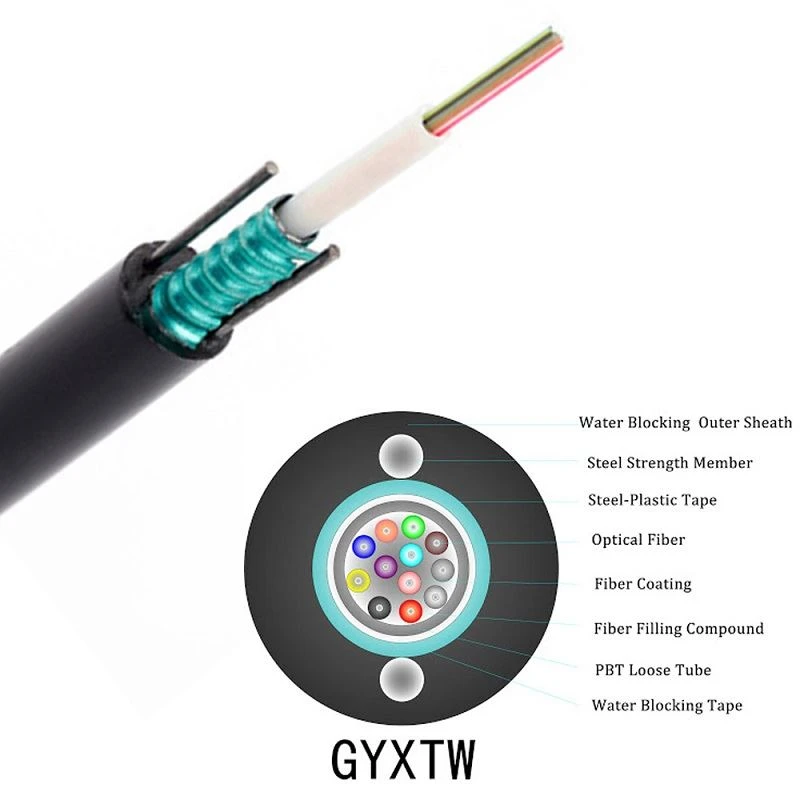

Construction de tube central, composé de gelée rempli, ruban de blocage de l'eau et ruban en acier, puis gaine extérieure en PE incorporée avec deux éléments de résistance en fil d'acier.
2.2 Code couleur
La couleur du tube est nature.La couleur des fibres du tube commence à partir du bleu n ° 1.
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Bleu | Orange | vert | marron | gris | blanc | rouge | Noir | Jaune | Violet | Rose | Aqua |
2.3 Structure et paramètre du câble
SN | Article | Unité | Valeur | ||
1 | Nbre de fibres | compter | 4/6 | 8/12 | 24 |
2 | Diamètre du tube | compter | 2.2 | 2.4 | 3.2 |
3 | Diamètre du câble (± 5%) | mm | 8.5 | 8.7 | 9.5 |
4 | Poids du câble (± 10%) | kg / km | 72 | 74 | 87 |
5 | Tension à court terme | N | 1500 | ||
6 | Coup de cœur à court terme | N / 100 mm | 1000 |
Remarque: les dimensions mécaniques sont des valeurs nominales.
3. Caractéristique de la fibre GYXTW 4 Core
3.1 Rayon de courbure min. Pour l'installation
Statique: diamètre du câble 15x
Dynamique: diamètre de câble 20x
3.2 Plage de température d'application
Fonctionnement: - 40 ℃ ~ +60 ℃
Installation: -10 ℃ ~ +60 ℃
Stockage / transport: - 40 ℃ ~ +60 ℃
3.3 Ampli&mécanique principal; test de performance environnementale
Article | Méthode d'essai | Condition d'acceptation |
Résistance à la traction CEI 60794-1-2-E1 | - Charge: tension à court terme - Longueur du câble: environ 50m - Temps de chargement: 1min | - souche de fibre 0,6% - Aucune rupture de fibre et aucun dommage à la gaine. |
Test d'écrasement CEI 60794-1-2-E3 | - Charge: écrasement à court terme - Temps de chargement: 1min | - Changement de perte £0.1dB@1550nm - Aucune rupture de fibre et aucun dommage à la gaine. |
4. Caractéristique de la fibre GYXTW 4 Core
Informations sur G652Dfiber
Diamètre du champ de mode (1310 nm): 9,2 mm ± 0,4 mm
Diamètre du champ de mode (1550 nm): 10,4 mm ± 0,8 mm
Longueur d'onde de coupure de la fibre câblée (lcc): 1260 nm
Atténuation à 1310 nm: 0,36 dB / km
Atténuation à 1550 nm: 0,22 dB / km
Perte de flexion à 1550 nm (100 tours, rayon de 30 mm): 0,05 dB
Dispersion comprise entre 1288 et 1339 nm: 3,5 £ ps / (nm • km)
Dispersion à 1550 nm: 18 ps / (nm • km)
Pente de dispersion à une longueur d'onde de dispersion nulle: 0,092 £ / (nm2 • km)

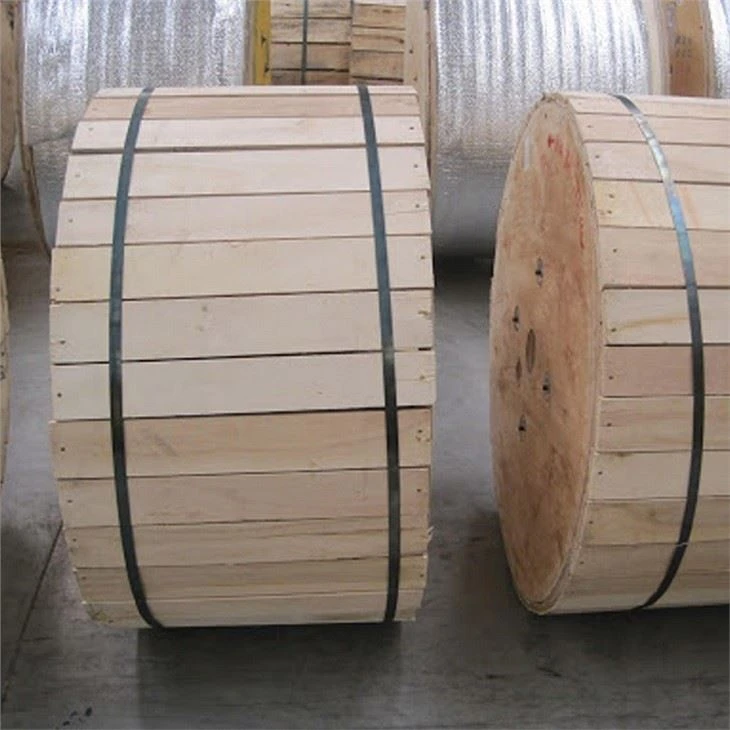

Paquet de fibre de noyau GYXTW 4

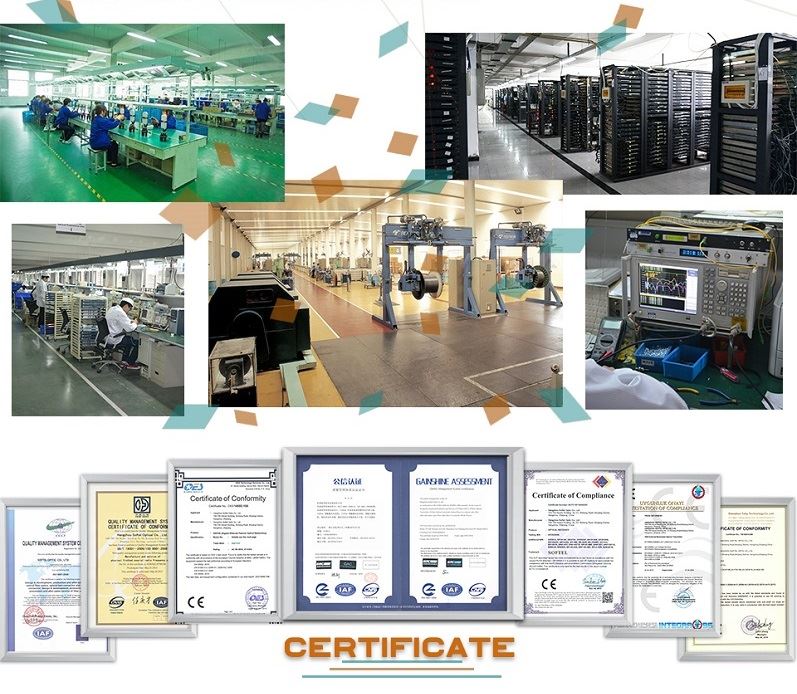

Processus de production de fibre GYXTW 4 Core
Informations sur la société
Nous avons plus de 100 employés, dont 10% sont des techniciens supérieurs. Avec plus de 1000 mètres carrés de lignes d'assemblage de production standard, nous avons des procédures strictes de contrôle qualité. Chaque unité de notre produit passera par des procédures de contrôle qualité à 3 couches, une vérification des matériaux avant la production, des tests de stabilité et de performance après la production, la détection de l'emballage avant la livraison.
La plupart de nos produits sont exportés vers l'Amérique du Sud, la Russie et les pays d'Europe du Nord. Actuellement, Softel a sa succursale au Mexique et ouvrira un autre bureau en Colombie, continuant à fournir de nombreux agents, revendeurs intégrés et fabricants d'équipements dans le monde entier.
Grâce à une vive concurrence commerciale internationale de bonne foi, tous les membres de notre personnel ressentent un grand accomplissement& travailler sous de lourdes responsabilités. De plus, nous sommes très fiers de fournir à nos précieux clients nos produits de haute qualité, haute fiabilité, haute efficacité et compétitifs.
