Réflectomètre du domaine temporel optique

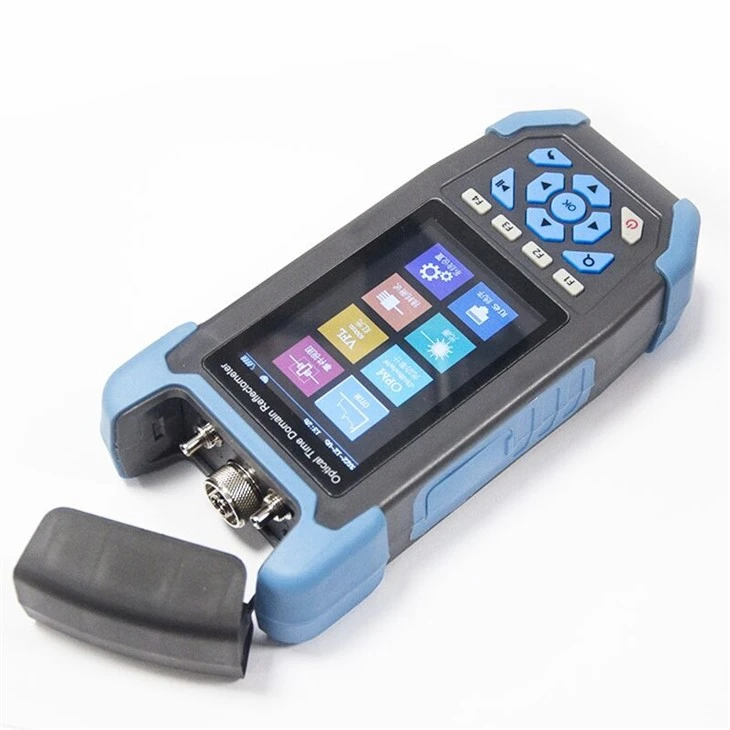

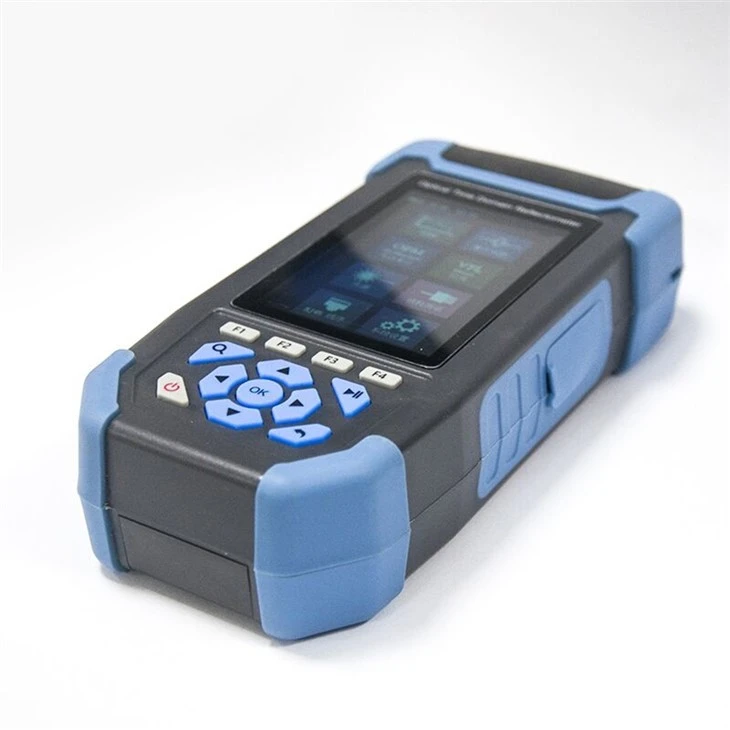

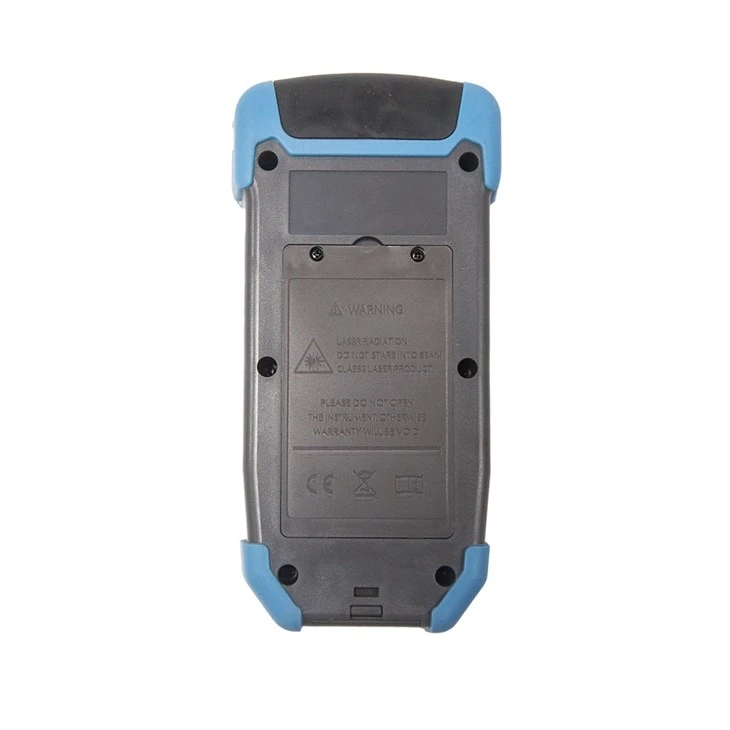

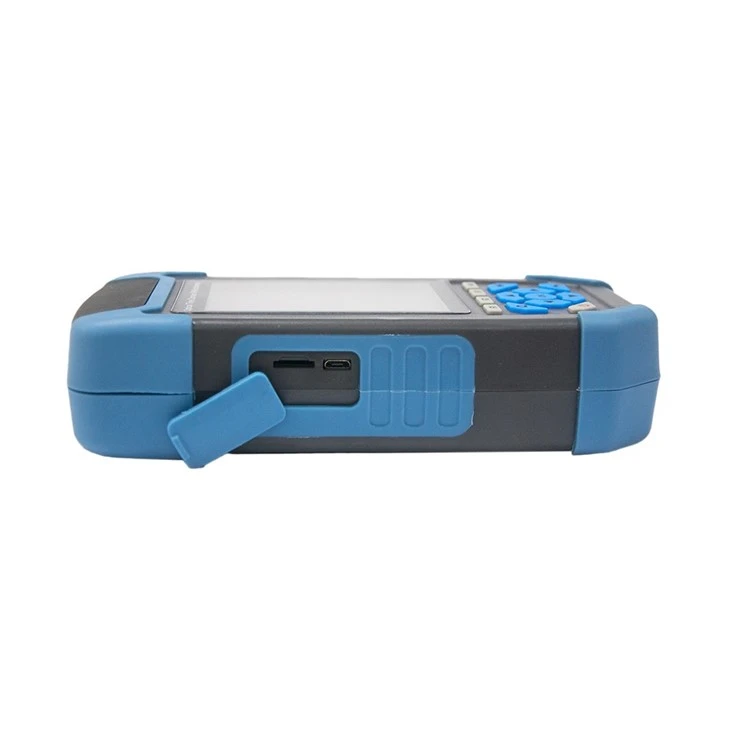

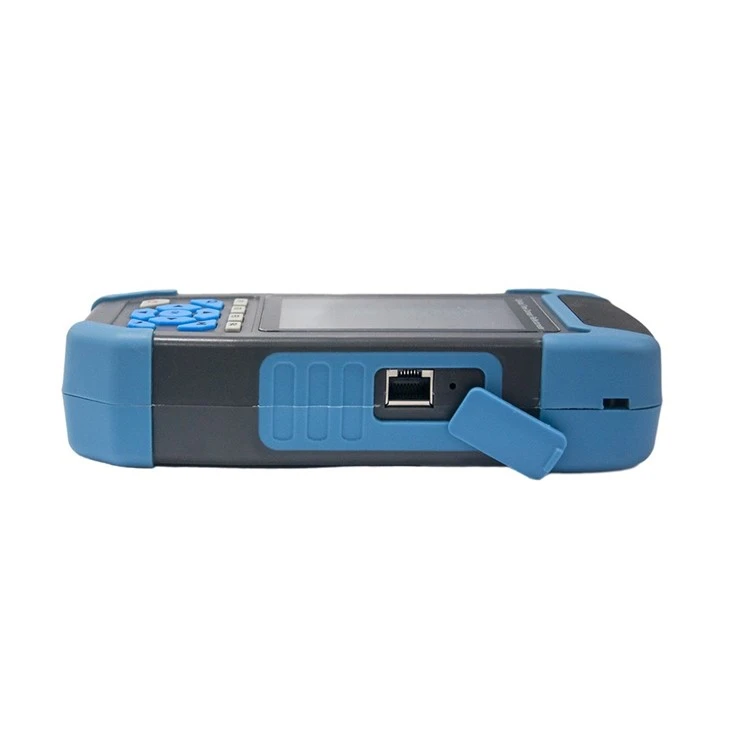

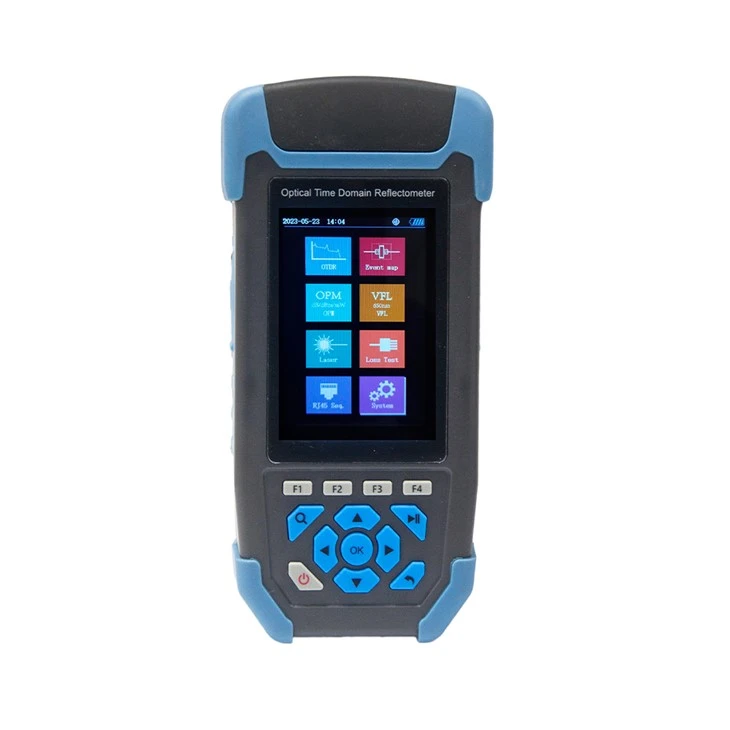

OTDR SFT3302SJ Reflectomètre du domaine temporel optique
SFT3302SJ MINI-PRO OTDR est appliqué à FTTX et accédez à la construction et à la maintenance du réseau, pour tester le point d'arrêt des fibres, la longueur, la perte et la détection automatique de la lumière d'entrée, le test automatique par une clé. Le testeur est compact avec un écran LCD coloré de 3,5 pouces, une nouvelle conception de coque en plastique, une épreuve de choc et une épreuve de goutte. Le testeur combine également 8 fonctions avec des cartes d'événements OTDR hautement intégrées, une source d'éclairage stable, un compteur d'alimentation optique, un localisateur de défauts visuels, une relecture de séquence de câbles, des fonctions IL et d'éclairage. Il pourrait une détection rapide du point d'arrêt, du connecteur universel, 600 stockage interne, une carte TF, un stockage de données USB et une batterie de lithium 4000mAh intégrée, une charge USB. C'est un bon choix pour le travail sur le terrain à long terme.
Spécifications techniques
|
Mini-proOTDR |
||
|
Modèle |
SFT3302SJ |
|
|
Longueur d'onde |
1310/1550 nm ou 1610 nm ± 20 nm Test en ligne |
|
|
Type de fibre |
G.652 SM Fibre |
|
|
Plage dynamique |
24 dB |
|
|
Zone aveugle de l'événement |
3m |
|
|
Att Blind Zone |
8m |
|
|
Plage de test |
10m ~ 60 km |
|
|
Largeur d'impulsion |
5NS ~ 10US |
|
|
Précision de variation |
± (1m + intervalle d'échantillonnage +0.005 ％ × × distance de test) |
|
|
Précision des pertes |
± 0,2 dB / dB |
|
|
Points d'échantillonnage |
16k~128k |
|
|
Résolution d'échantillonnage |
0.05m~8m |
|
|
Précision de réflexion |
± 3db |
|
|
Stockage de données |
Interne: supérieur ou égal à 600; externe: carte TF |
|
|
Niveau de sécurité laser |
Niveau de classe ⅱ |
|
|
Format de fichier |
Format de fichier standard SOR |
|
|
Connecteur |
FC / APC (interchangeable SC, ST) |
|
|
OPM |
||
|
Plage de vagues |
800 nm ~ 1700 nm |
|
|
Type d'interface |
Universal Joint FC / SC / ST |
|
|
Plage de test |
-50dbm -+26 dbm |
|
|
Incertitude |
±5% |
|
|
Identification de fréquence |
CW / 270/330 / 1K / 2KHz |
|
|
Longueur d'onde d'étalonnage |
850/1300/1310/1490/1550/1577/1625NM |
|
|
LS |
||
|
Type LD |
FP-LD |
|
|
Longueur d'onde de sortie |
1610 nm ± 20 nm |
|
|
Puissance de sortie |
Supérieur ou égal à -5 dBm |
|
|
Fréquence de modulation |
270/330 / 1K / 2KHz |
|
|
Stabilité |
CW, ± 0,5 dB / 15 minutes (tester après 15 minutes de préchauffage) |
|
|
Connecteur |
FC / APC (interchangeable SC, ST) |
|
|
Vfl |
||
|
Longueur d'onde de travail |
650 nm ± 20 nm |
|
|
Puissance de sortie |
Supérieur ou égal à 10MW |
|
|
Mode |
CW / 1Hz / 2Hz |
|
|
Connecteur |
FC / SC / ST |
|
|
Mesure de la longueur du câble RJ45 |
||
|
Plage de test |
300m |
|
|
Autres paramètres |
||
|
Disparité |
LCD de couleur de 3,5 pouces |
|
|
Interface de données |
Micro USB |
|
|
Stockage externe |
Carte TF |
|
|
Alimentation électrique |
Polymer Li-Battery: 3,7 V, 4000mAh Adaptateur de puissance: 5VDC, 2A |
|
|
Durée de vie de la batterie |
Standby ＞ 20h; temps de mesure ＞ 12h |
|
|
Température de fonctionnement |
-10 degré -+50 degré |
|
|
Température de stockage |
-40 degré -+70 degré |
|
|
Humidité relative |
0-95 ％ Non condensation |
|
|
Poids |
Moins ou égal à 350g |
|
|
Dimension |
173 mm × 82 mm × 37 mm |
|
|
Fonctions: oTDR/OPM/LS/Vfl/RJ45Séquence/Perte d'insertion /Lampe de poche |
||
Liste de configuration
|
NON |
Nom |
Qté |
Remarque |
|
1 |
Testeur |
1 |
La batterie comprend |
|
2 |
Adaptateur |
1 |
|
|
3 |
Ligne de données |
1 |
|
|
4 |
CD (logiciel d'analyse, manuel d'utilisation) |
1 |
|
|
5 |
Manuel d'utilisation |
1 |
|
|
6 |
Connecteur SC / APC |
1 |
|
|
7 |
Certification d'étalonnage |
1 |
|
|
8 |
Carte de garantie certificat de qualification / service |
1 |
|
|
9 |
Tranches de coton propre |
10 |
|
|
10 |
Sac d'instrument |
1 |
