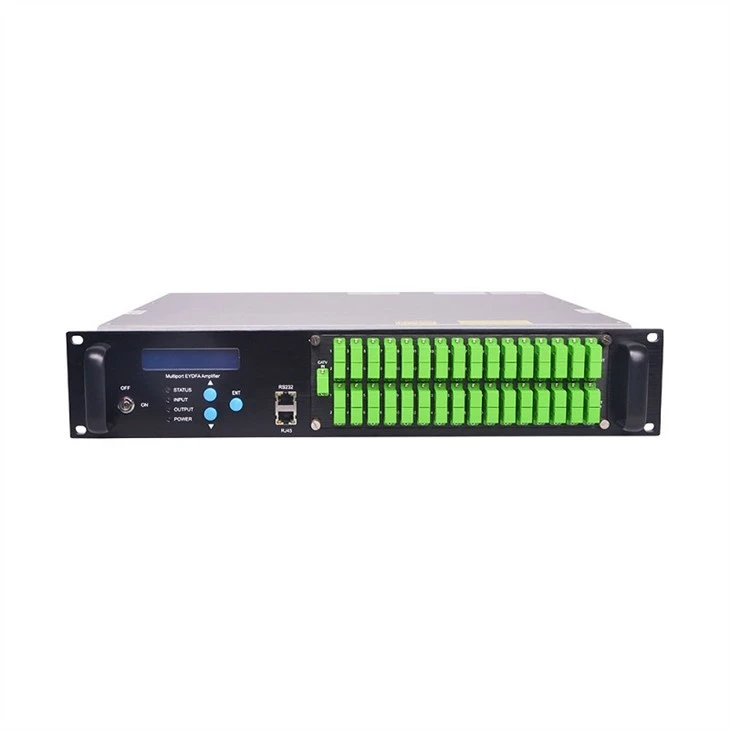

1550nm edfa 32 pon wdm est un amplificateur optique multi-ports à faible bruit, haute performance, FTTP haute puissance

Envoyez demande

Présentation du produit

1550nm edfa 32 pon wdm

I. Aperçu du produit

1550nm edfa 32 pon wdm bande passante de spectre de gain entre 1545 ～ 1563nm, adoptez un laser à pompe multimode haute fiabilité et une fibre double gaine, le circuit unique APC, ACC et ATC, la puissance de sortie maximale peut atteindre 40dBm, un appareil et remplacer l'original plusieurs à des dizaines d'EDFA traditionnels, peuvent considérablement réduire les coûts et les frais de maintenance, améliorer la stabilité du fonctionnement du réseau, l'amplificateur optique à haute puissance de sortie 1550nm joue un rôle de plus en plus important dans l'extension continue du réseau de fibre optique, offrant une flexibilité et un faible coût solution pour la large couverture du système CATV dans les grandes et moyennes villes.

1550nm Edfa 32 Pon Wdm 2

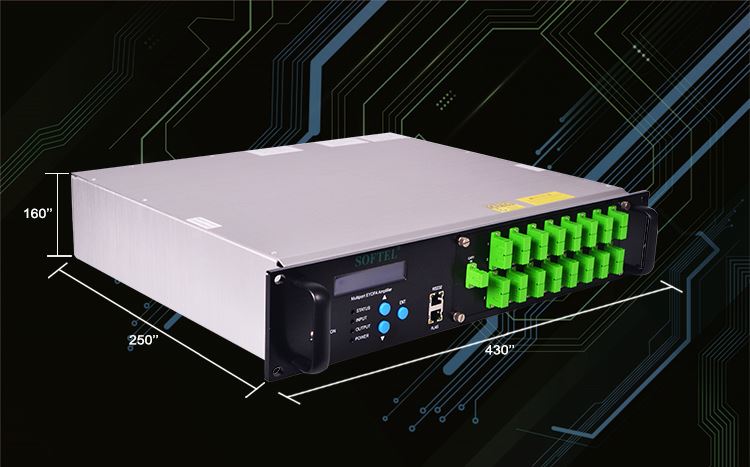

details of 1550nm Edfa 32 Pon Wdm

II. Caractéristiques

Commutateur optique en option: entrée simple / double pour le choix, commutateur optique intégré pour double entrée, la puissance de commutation peut être réglée par le bouton sur le panneau avant ou par Web SNMP ， peut définir le seuil et sélectionner manuellement ou automatiquement.
Sortie réglable: Sortie réglable par boutons en face avant ou web SNMP, la plage est en baisse de 4 dBm. Fonction de maintenance de l'atténuation vers le bas unique de 6 dBm par boutons sur le panneau avant ou Web SNMP, pour faciliter le fonctionnement hot-plug de la fibre optique sans éteindre l'appareil
Numéro de port de sortie en option: selon les exigences du client GG, il y a 8 ports, 16 ports, 32 ports, 64 ports et 128 ports; peut également sélectionner 1310/1490 / 1550WDM, la puissance de sortie totale maximale peut atteindre 40dBm.
SNMP: port RJ45 standard pour le contrôle à distance, fournit une fonction de gestion Web.
Touche laser: avec la clé laser, peut allumer / éteindre le laser.
Test RF: Avec fonction de test RF. （Selon l'exigence du client GG）
Laser de haute qualité: Le laser adopte le tout nouveau laser importé Lumentum (JDSU) et Ⅱ-Ⅵ des États-Unis, Fitel du Japon, pour garantir un fonctionnement stable.
Mécanisme d'avertissement parfait: microprocesseur pour surveiller l'état de fonctionnement du laser et l'écran LCD affiche la fonction de l'appareil&et l'avertissement de défaut sur le panneau avant, etc.
Garantie d'alimentation double: alimentation de haute qualité (hot-plug en option), peut fonctionner sous 90V, 265VAC ou -48VDC.

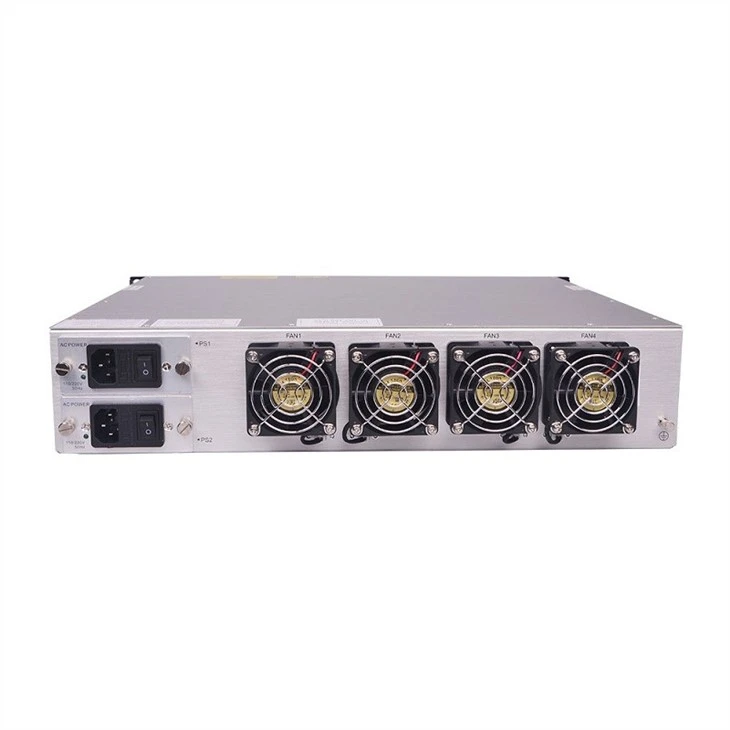

Image détaillée de 1550nm edfa 32 pon wdm

1550nm Edfa 32 Pon Wdm

Paramètres du produit de1550nm edfa 32 pon wdm

Non.	Article	Paramètre technique			Unité	Remarques
Non.	Article	Min	Typique	Max	Unité	Remarques
3.1.1	Longueur d'onde	1545		1565	nm
3.1.2	Gamme de puissance d'entrée	-8		10	dBm
3.1.3	Gamme de puissance de sortie	26		40	dBm
3.1.4	Stabilité de sortie			±0.3	dBm
3.1.5	Plage de réglage de sortie		↓4.0		dBm
3.1.6	Chiffre de bruit		≤6		dB	Entrée 0dBm, λ=1550nm
3.1.7	Revenir Perte	Contribution		45		dB
Production		45		dB
3.1.8	Type de connecteur	FC / APC, SC / APC, SC / UPC
3.1.9	C/N		51		dB	Test par GT / T 184-2002
3.1.10	C / CTB		65		dB
3.1.11	C / CSO		65		dB
3.1.12	Source de courant	AC110V - 250V （50 Hz）； DC48V	V
3.1.13	Consommation	50	80	100	W	Dépend de la puissance de sortie
3.1.14	Plage de travail Remp	-5		55	℃
3.1.15	Travail maximum Humidité relative	95% sans condensation	%
3.1.16	Plage de température de stockage	-30		70	℃
3.1.17	Stockage maximum Humidité relative	95% sans condensation	%
3.1.18	Dimension	370(L)×486(W)×88(H)	mm
3.1.19	Poids net / kg)	8	Kg
Double entrée avec modèle de commutateur optique
3.1.20	Perte d'insertion	1	dB
3.1.21	Interférence de canal	55	dB
3.1.22	Temps de commutation	≤20	SP
