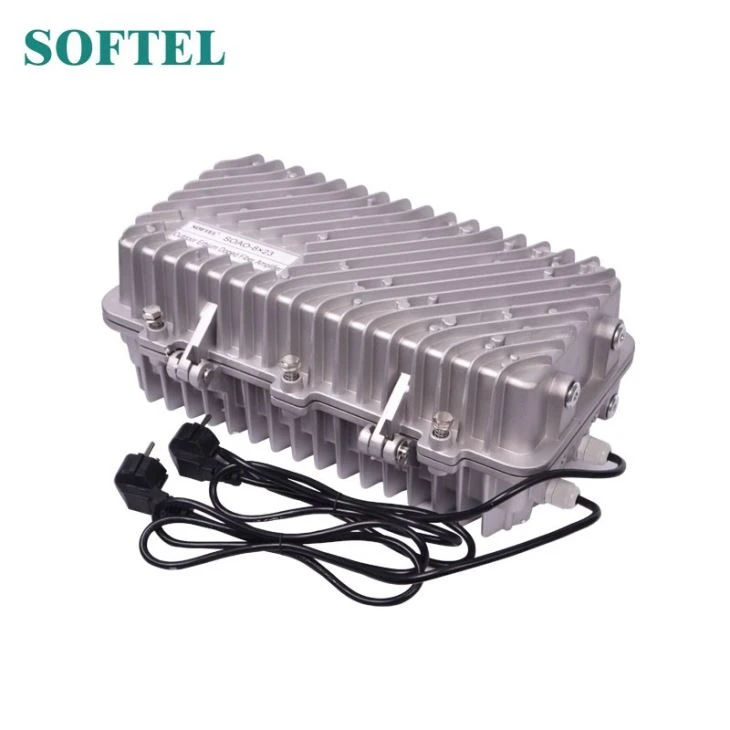

EDFA extérieur

Cet EDFA extérieur est applicable pour le bureau central, le sous-bureau et le relais de ligne, ainsi que pour tout autre réseau de communication optique.

Envoyez demande

Présentation du produit

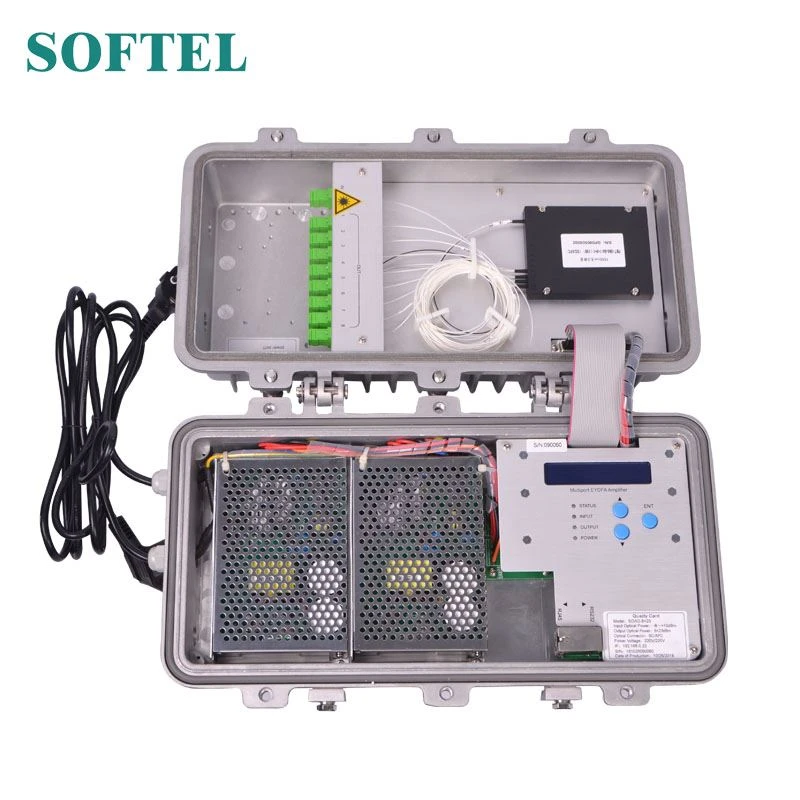

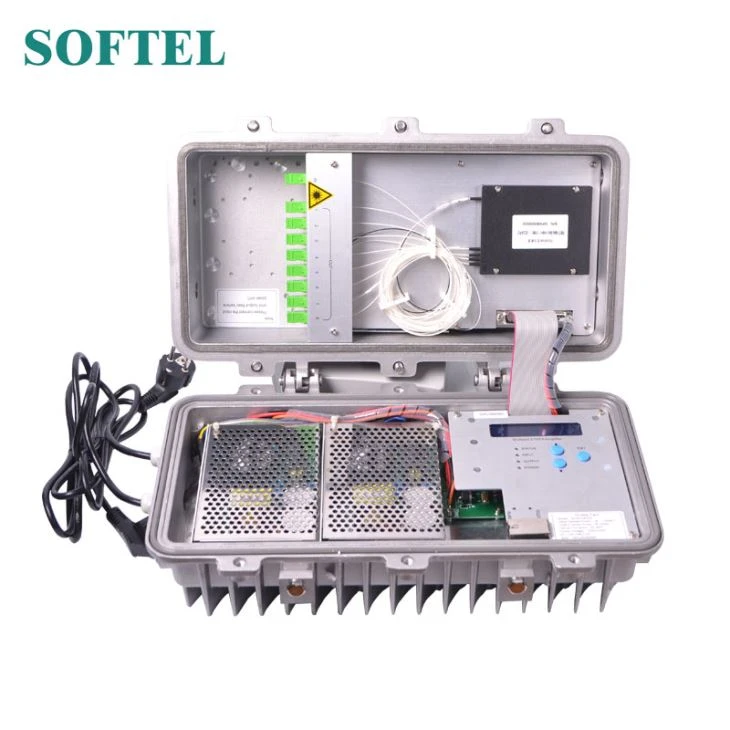

EDFA extérieur

Description du produit

Le SOA1550series outdoor EDFA est un amplificateur optique de rappel CATV avec une bande de spectre de gain comprise entre 1540 et 1565 nm. Ce type d'amplificateur optique est conçu pour un canal unique ou 1 à 8 canaux ruban continus (longueur d'onde ITU). Il est appliqué le plus souvent et le plus largement par rapport à d'autres amplificateurs optiques dans un système CATV.

Caractéristiques du produit

La bande passante d'exploitation est de 1540 à 1563 nm

Il est à faible bruit, à haut rendement et à haute fiabilité

Sélection contrôlée APC, ACC, ATC (SOA1550 / P)

Il a une puissante instruction de supervision RS232

Il y a trois options extérieures: 1U (support 19 ”), 3D (12,4”, 3U, type bureau) et modulateur

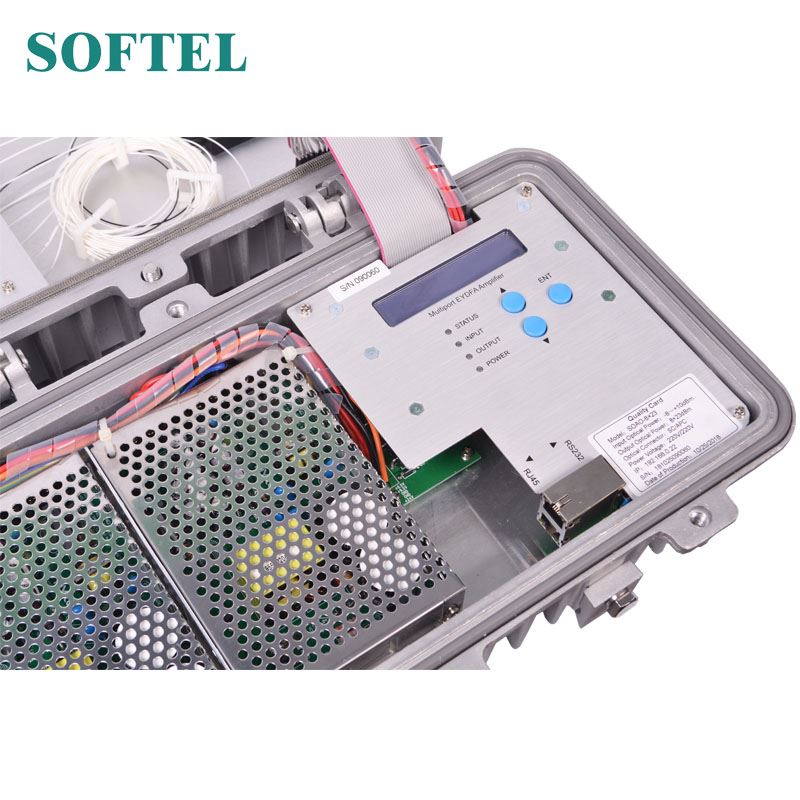

Extérieur 1U et 3D, offrant l'apparence de l'état et diagnostiquant les défauts avec LCD, interface de communication RS232 standard, fonction de gestion de réseau SNMP

Application de modèles 3D pour s'adapter au laboratoire

Excellent rapport P / P dans la zone

Applications principales

Il est applicable pour AM CATV, CATV numérique, ampli DBS GG; MMDS, FTTP, FTTx PON et application de laboratoire.

Indice technique de l'EDFA extérieur

Performance			Indice			Supplément
Performance			Min	Typ	Max	Supplément
Fonction optique	Plage de longueurs d'onde de fonctionnement (λ)	(nm)	1540		1563	CATV
	La puissance d'entrée	(dBm)	-10		+10
	Puissance de sortie maximale	(dBm)	+10		+26	Broche=0 dBm
	Plage réglable de puissance de sortie	(dBm)	-6		0	SOA1550 / P

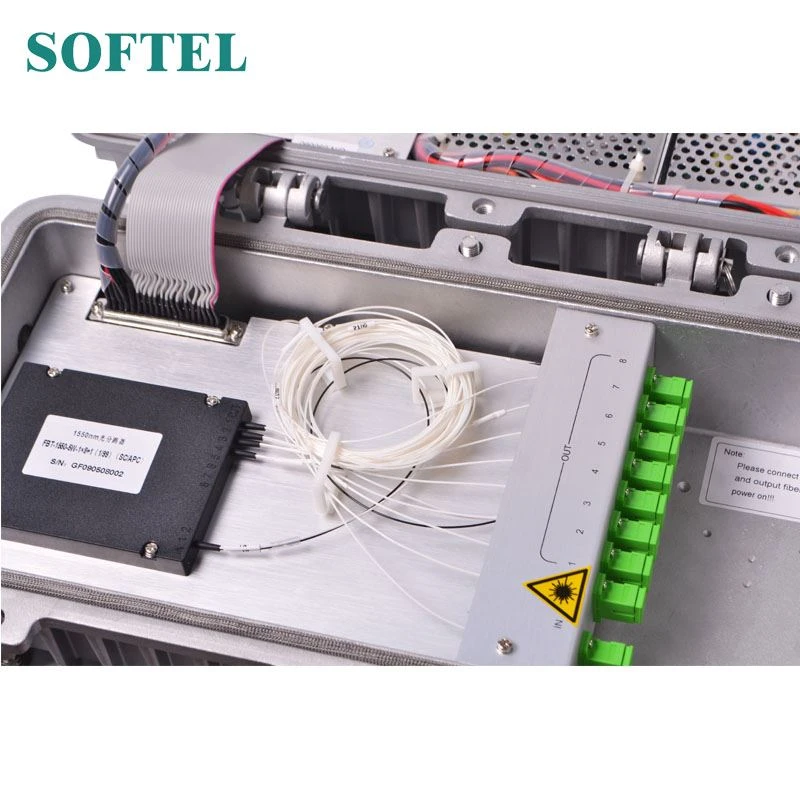

	Nombre de ports de sortie		1		8	SC / APC, FC / APC
	Nombre de ports de sortie		1		16	LC / APC
	Différence de chaque puissance de sortie	(dB)	-0.5		+0.5
	Figure de bruit (Pin=0dBm)	(dB)			6.3	SOA1526
	Perte de dépendance à la polarisation	(dB)			0.3
	Gain de dépendance à la polarisation	(dB)			0.3
	Dispersion du mode de polarisation	(ps)			0.3
	Isolation entrée / sortie	(dB)	30
	Fuite de puissance de la pompe	(dBm)			-30
	Perte d'écho	(dB)	55			APC
Caractéristique générale	Interface de gestion de réseau SNMP		RJ45
	Interface de Communication		RS232
	Source de courant	(V)	90		265	220VAC
			30		72	-48VDC
			23		25	+24VDC
	Consommation d'énergie	(W)			50
	Temp de travail.	(℃)	-5		65
	Temp de stockage.	(℃)	-40		80
	Humidité relative de fonctionnement	(%)	5		95
	Taille (W) × (D) × (H)	(mm)	483×368×44			1RU (19")
			315×391×133			3D (12,4", type bureau)
			399×244×165			Extérieur
