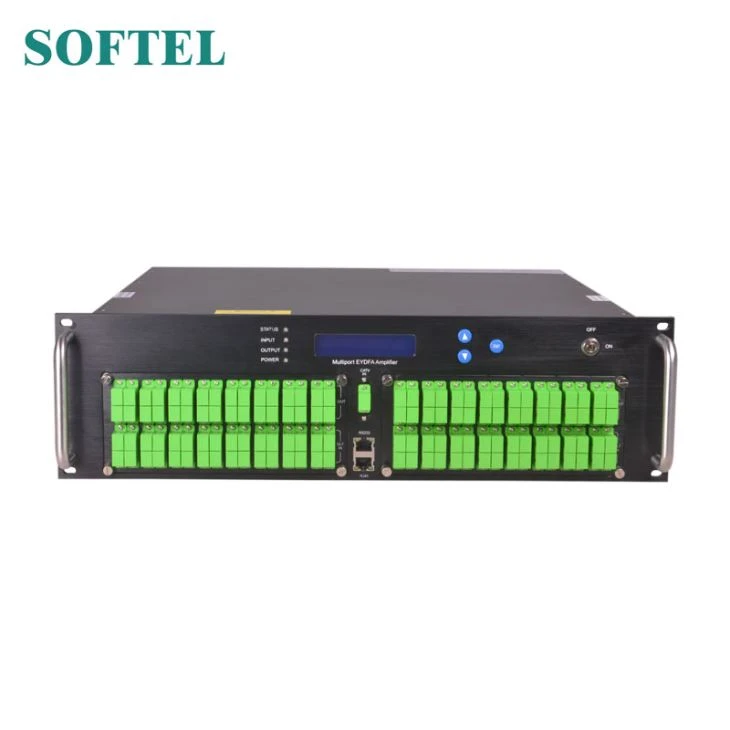

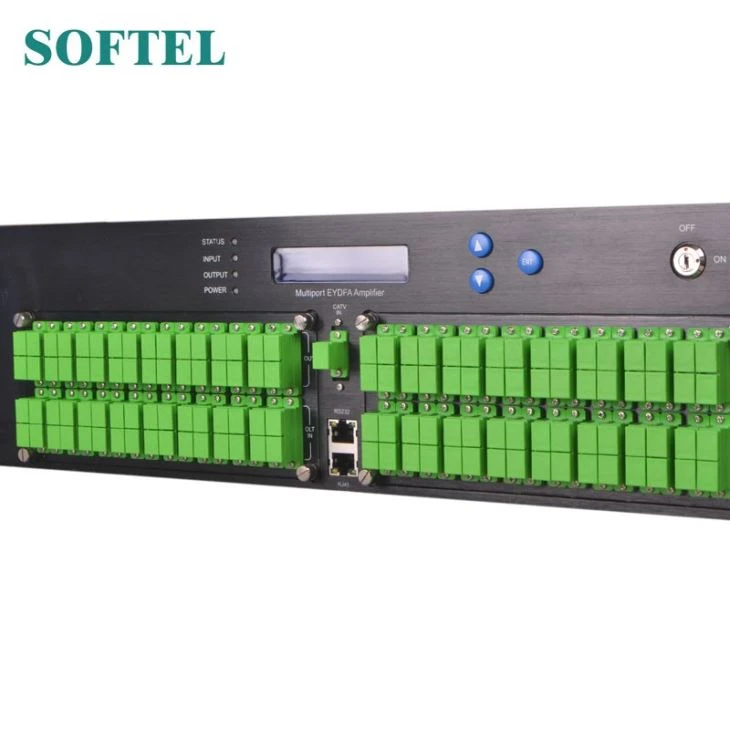

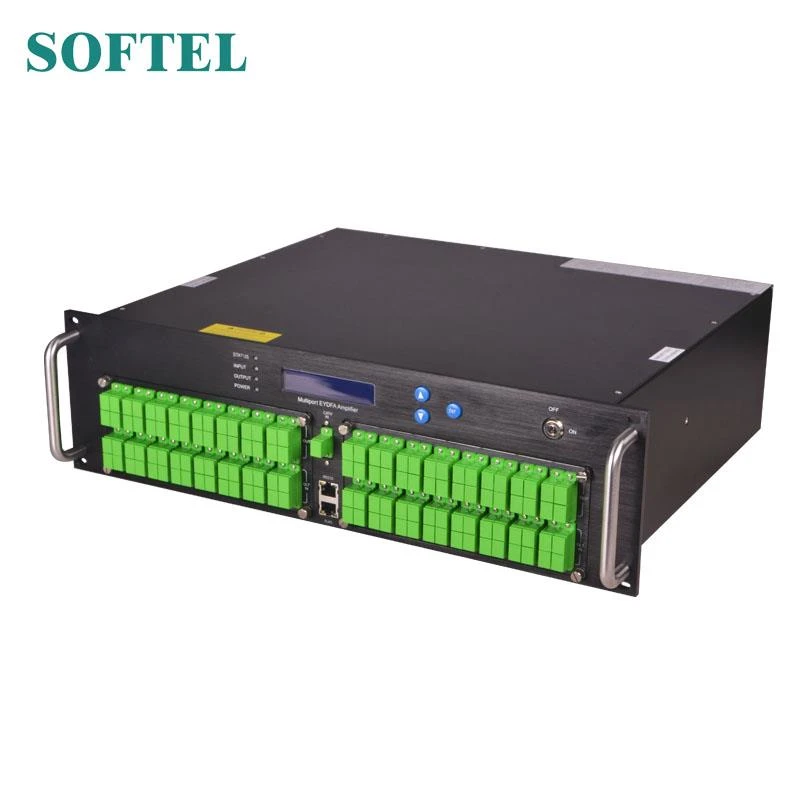

Amplificateur optique EDFA
L'amplificateur optique EDFA est un amplificateur à fibre et une alimentation intégrés dans une étagère 1RU et 2RU. Il a été conçu pour CATV et les applications de réseau optique passif (PON), y compris HFC et RFoG.
Caractéristiques de l'amplificateur optique EDFA
(1) Entrée simple / double pour le choix, commutateur optique intégré pour double entrée, la puissance de commutation peut être réglée par le bouton sur le panneau avant ou par Web SNMP.
(2) Sortie réglable par boutons sur le panneau avant ou SNMP web, la plage est en baisse de 4 dBm
(3) Fonction de maintenance de l'atténuation unique vers le bas de 6 dBm par les boutons du panneau avant ou du Web SNMP, pour faciliter le fonctionnement de la connexion à chaud de la fibre optique sans éteindre l'appareil
(4) Sortie multi-ports, peut être intégrée en 1310/1490 / 1550WDM.
(5) Port RJ 45 standard pour la télécommande, nous pouvons fournir un contrat de sortie et un gestionnaire Web pour le choix, et le matériel SNMP plug-in peut également être réservé pour la mise à jour.
(6) Avec clé laser pour allumer / éteindre le laser.
(7) Avec fonction de test RF.
(8) Adopte le laser JDSU ou Oclaro Pump
(9) Led affiche l'état de fonctionnement de la machine

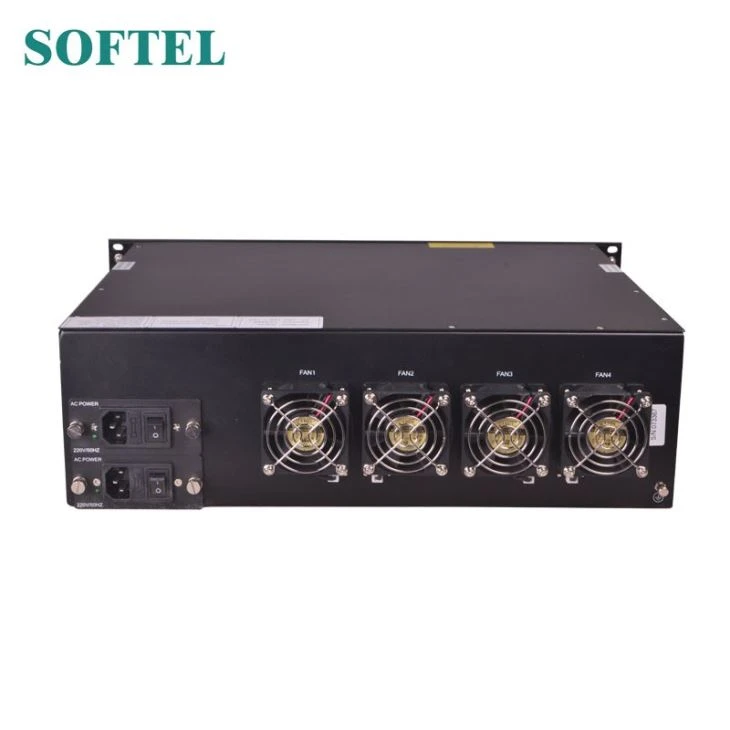

(10) Alimentation double enfichable à chaud pour le choix, 90V ～ 250V AC ou -48V DC
Paramètres principaux
Articles | Paramètre | |||||||||
Sortie （ dBm ） | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
Sortie （ mW ） | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6400 | 8000 | 10000 |
Entrée (dBm) | -8 ～ +10 | |||||||||
Plage de réglage de sortie (dBm) | Bas 4 | |||||||||
atténuation unique vers le bas (dBm) | Bas 6 | |||||||||
Longueur d'onde （ nm ） | 1540 ～ 1565 | |||||||||
Stabilité de sortie (dB) | <±> | |||||||||
Perte de retour optique （ dB ） | ≥45 | |||||||||
Connecteur fibre | FC / APC , SC / APC , SC / IUPC , LC / APC , LC / UPC | |||||||||
Figure de bruit （ dB ） | <6,0 (entrée="" 0=""> | |||||||||
Port Web | RJ45 (SNMP) | |||||||||
Consommation électrique （ W ） | ≤80 | |||||||||
Tension （ V ） | 220VAC (90 ～ 265) 、 -48VDC | |||||||||
Temp de travail （ ℃ ） | -0 ～ 55 | |||||||||
Taille （ mm ） | 370 (L) × 486 (L) × 88 (H) | |||||||||
NW （ Kg ） | 8 | |||||||||
Notes IMPORTANTES
1. Veuillez éviter les yeux directement à la sortie.
2. Veuillez d'abord couper l'alimentation puis brancher ou débrancher le cordon de raccordement
3. L'EDFA a une très faible influence sur les OSC et le CTB, mais a une grande influence sur le C / N. La puissance optique d'entrée influence le C / N. Une entrée optique élevée obtient un rapport C / N plus élevé. Veuillez consulter les données suivantes. L'entrée optique minimale doit être de 4 dBm.
