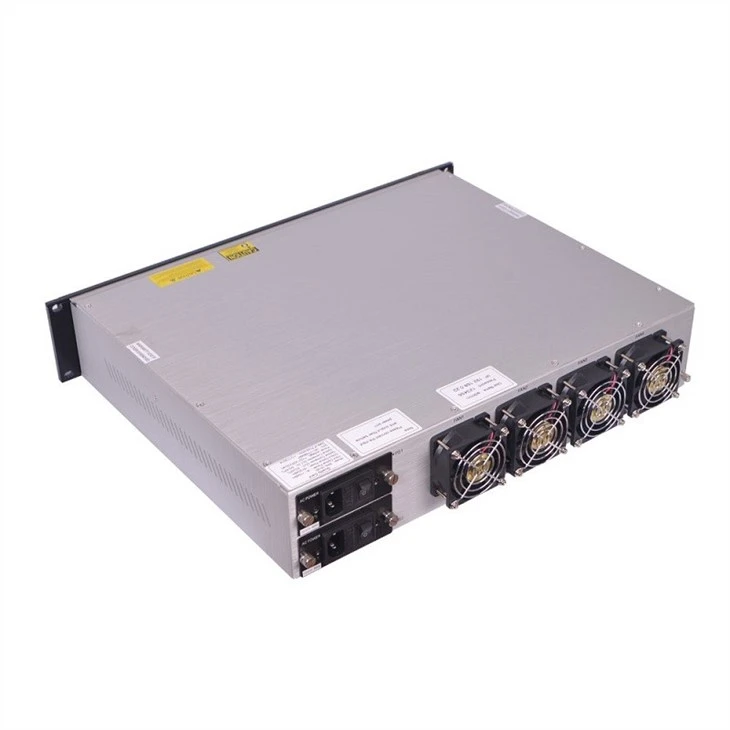

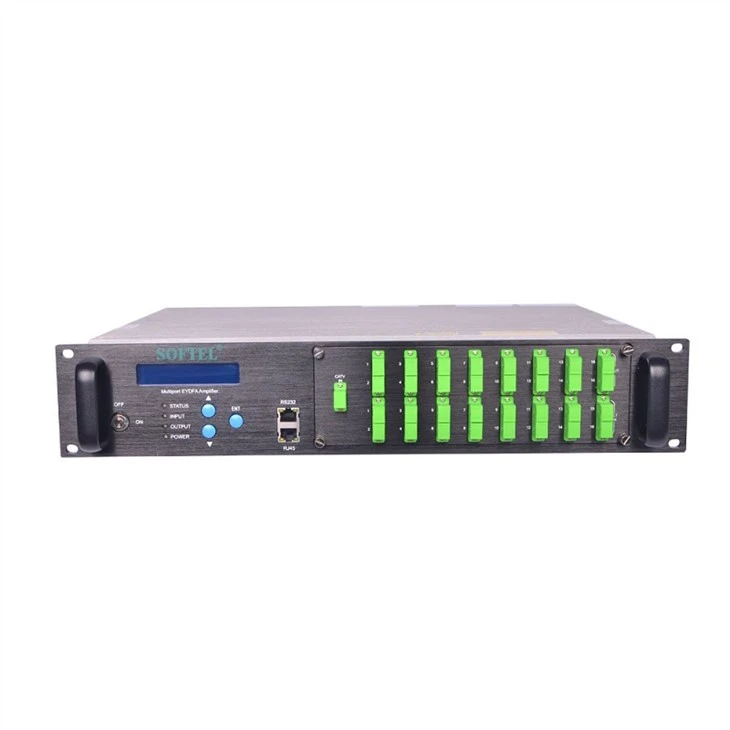

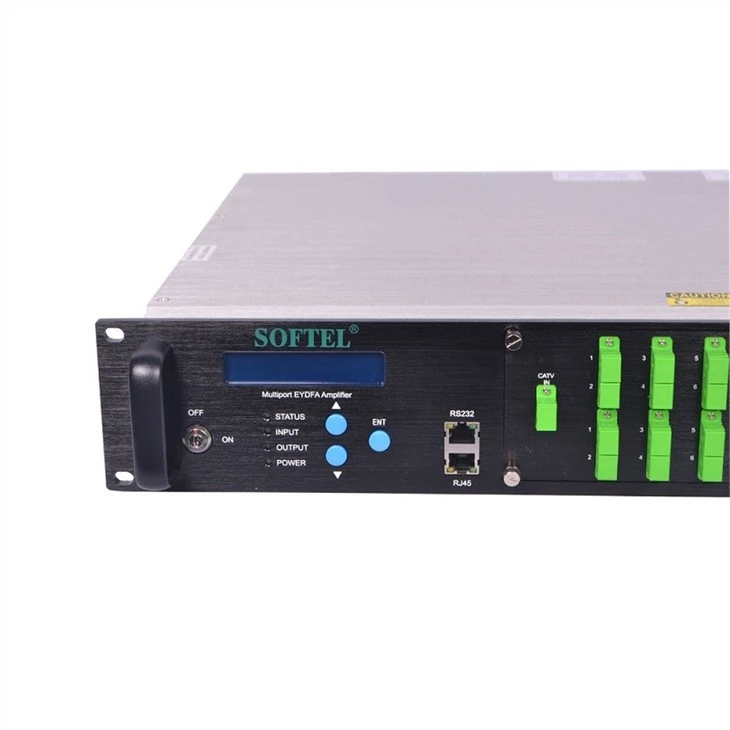

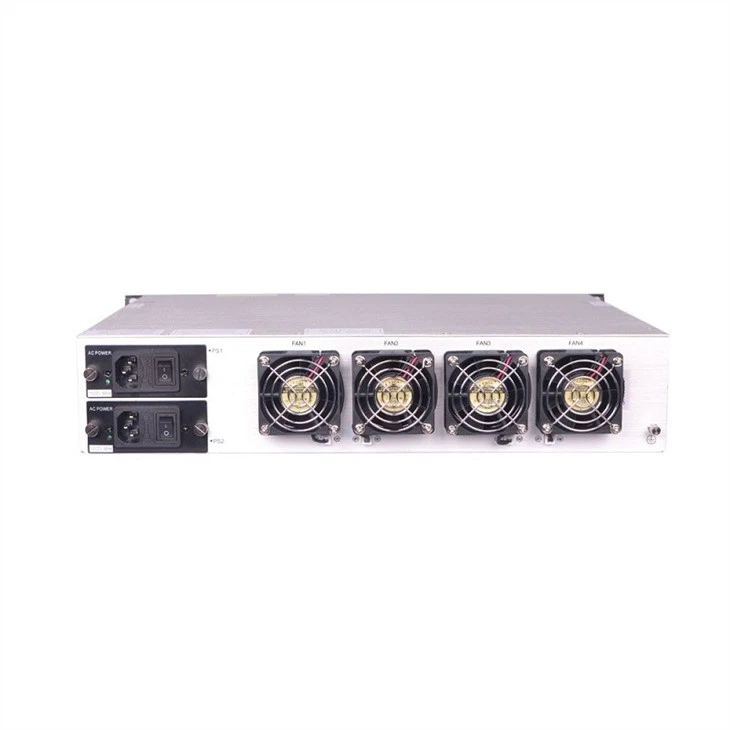

16 ports Amplificateur optique EDFA
16 ports Amplificateur optique EDFA
I. Présentation du produit
16 PORTS L'amplificateur optique EDFA est un amplificateur de fibres co-dopé à faible performance à haute performance. Chaque sortie CWDM intégrée (1310/1490/1550) Multiplexeur de division de longueur d'onde. Multiplexes commodément le flux de données de l'OLT et de l'ONU vers la sortie de l'amplificateur de feuille par le connecteur optique de 1310 nm et 1490 nm. Ainsi réduit la quantité d'équipement, amélioré les indices du système et la fiabilité. Il s'agit de l'équipement idéal pour le réseau FTTX, fournit une solution flexible et à faible coût pour l'intégration de trois réseaux et du FTTH.
Caractéristiques de 16 ports Amplificateur optique EDFA
1, adopte la technologie des fibres à double vaccin co-dopées er YB;
2, ports de sortie: 4-16 facultatifs;
3, puissance de sortie optique: sortie totale jusqu'à 5 W;
4, Figure à faible bruit:<5dB when input is 0dBm;
5, Interface de gestion du réseau parfaite, conformément à la gestion du réseau SNMP standard;
6, le système de contrôle de la température intelligent réduit la consommation d'énergie;

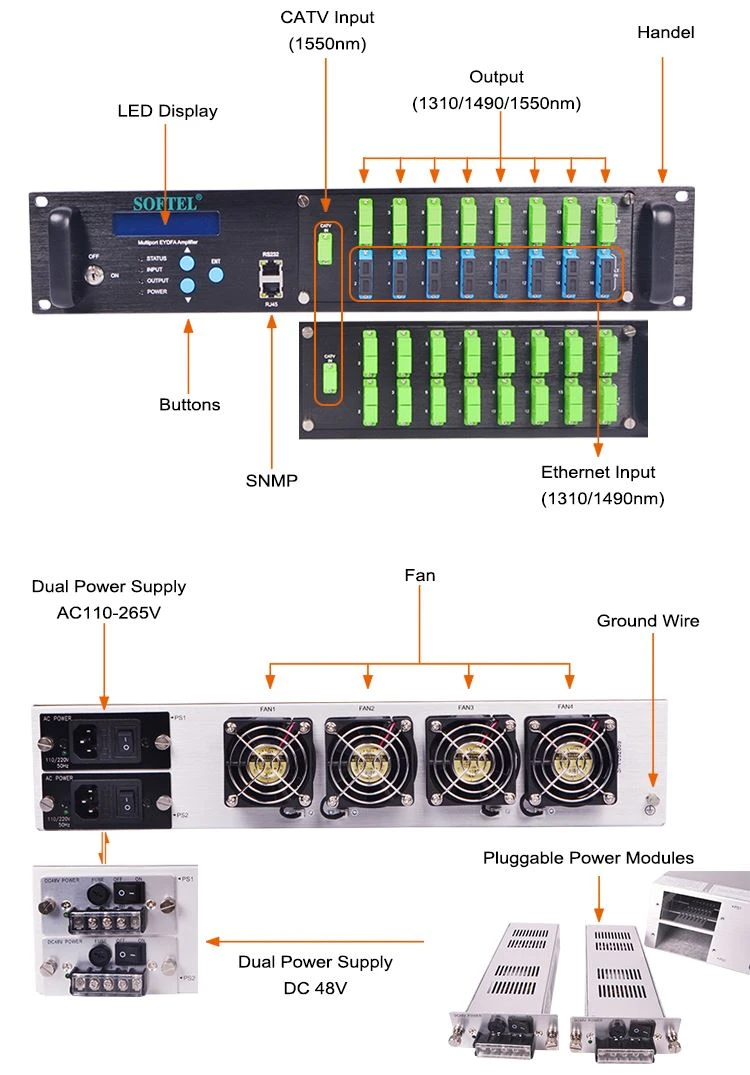

Image détaillée de 16 ports Amplificateur optique EDFA
Paramètres du produit de 16 ports Amplificateur optique EDFA
|
Article |
Unité |
Paramètres de technique |
|
|
Catv passe par la longueur d'onde |
nm |
1545 - 1565 |
|
|
Pon passer à travers la longueur d'onde |
nm |
1260 - 1360 1480 - 1500 |
|
|
Perte d'insertion PON |
db |
<0.8 |
|
|
Isolement |
db |
>15 |
|
|
Plage de puissance d'entrée optique CATV |
dbm |
-3 - +10 |
|
|
Puissance de sortie optique maximale |
dbm |
36 |
|
|
Stabilité de puissance de sortie |
dbm |
±0.5 |
|
|
Silhouette |
db |
Moins que ou égal à 5,0 (puissance d'entrée optique 0dbm, λ =1550 nm) |
|
|
Pertes de rendement |
Saisir |
db |
Supérieur ou égal à 45 |
|
Sortir |
db |
Supérieur ou égal à 45 |
|
|
Type de connecteur optique |
SC / APC |
||
|
C/N |
db |
Supérieur ou égal à 50 |
État de test selon GT / T 184-2002. |
|
C / ctb |
db |
Supérieur ou égal à 63 |
|
|
C / CSO |
db |
Supérieur ou égal à 63 |
|
|
Tension d'alimentation |
V |
A: ac160v - 250 v (50 Hz); B: DC48V |
|
|
Consommation |
W |
Moins ou égal à 70 |
|
|
Plage de température de fonctionnement |
degré |
-10 - +42 |
|
|
Humidité relative de fonctionnement maximum |
% |
Max 95% pas de condensation |
|
|
Plage de températures de stockage |
degré |
-30 - +70 |
|
|
Humidité relative de stockage maximum |
% |
Max 95% pas de condensation |
|
|
Dimension |
MM |
483(L)× 440(W)× 88(H) |
Autres produits tels que l'émetteur optique, l'OLT, l'EDFA, le nœud à fibre optique, l'ONU et etc.
Information de l'entreprise
Nous avons plus de 100 employés, dont 10% sont des techniciens supérieurs. Avec plus de 1 000 mètres carrés de production de normes d'assemblage, nous avons des procédures QC strictes. Chaque unité de notre produit passera par des procédures QC de 3 couches, la vérification des matériaux avant la production, la stabilité et les tests de performances après la production, la détection d'emballage avant la livraison.
La plupart de nos produits sont exportés vers l'Amérique du Sud, la Russie et les pays d'Europe du Nord. Actuellement, Softel a sa succursale au Mexique et lancera un autre bureau en Colombie, continuant à fournir de nombreux agents, concessionnaires intégrés et producteurs d'équipement du monde entier.
Grâce à une bonne concurrence internationale des affaires de bonne foi, tous nos membres du personnel ressentent une grande réalisation et travaillent sous une forte responsabilité. De plus, nous sommes très fiers de fournir à nos clients inestimables avec nos produits de haute qualité, de haute fiabilité, haute efficacité et compétitives.
FAQ
Q: Qu'est-ce que l'amplificateur de fibres co-dopé Erb YB?
A: L'amplificateur de fibres co-dogé ERB YB est un amplificateur optique basé sur les fibres optiques comme milieu de gain, et le noyau de la fibre est dopé avec des ions erbium (er³⁺) et ytterbium (yb³⁺). Pendant le fonctionnement, l'ion Ytterbium absorbe d'abord l'énergie de la lumière de la pompe et transmet efficacement l'énergie à l'ion erbium par le mécanisme de transfert d'énergie, de sorte que l'ion erbium réalise l'inversion du nombre de particules, puis amplifie la lumière du signal d'une longueur d'onde spécifique (principalement autour de 1550 nm dans la bande de communication). Cette structure co-dopée combine les avantages de la plage de pompe à absorption d'ions Ytterbium large (adaptée à la source de pompe haute puissance) et à l'ion erbium dans les caractéristiques de gain de bande de communication, avec des systèmes de communication à gain élevé, de haute puissance, de faible bruit et d'autres caractéristiques, et est largement utilisé dans les systèmes de communication en fibre optique, la sensation de fibres optiques, les litres et les autres champs de communication de la communication et de l'optique.
Q: Comment fonctionne l'amplificateur de fibres co-dopé YB?
R: EYDFA "Aide" les ions erbium pour absorber efficacement l'énergie à travers les ions ytterbium, et utilise les caractéristiques de gain des ions erbium dans la bande de communication pour atteindre l'amplification du signal, qui combine une efficacité de pompage élevée, un gain élevé et des capacités d'amplification à large bande.
