Nœud de fibre optique WDM à 2 sorties RF
Nœud de fibre optique WDM à 2 sorties RF

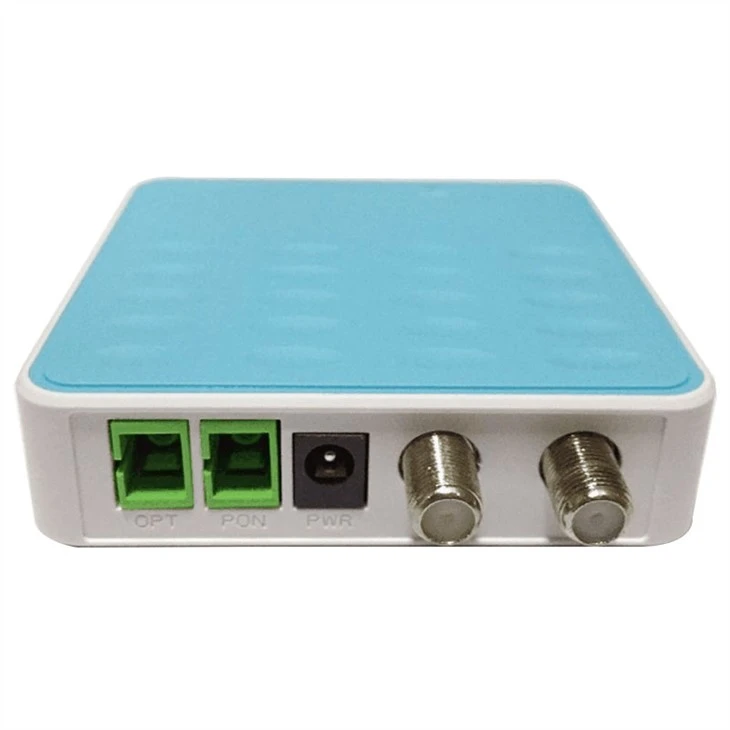

Le récepteur optique FTTH SR202AW est un nœud de fibre optique WDM à 2 sorties RF. Ce mini récepteur optique d'intérieur avec AGC est spécialement conçu pour les applications FTTP/FTTH. Avec des performances élevées, une faible puissance optique du récepteur et un coût réduit, c'est le meilleur choix pour MSO. WDM est intégré pour le signal vidéo 1550nm et le signal de données 1490nm /1310nm dans une fibre. Il reflète 1490nm/1310nm pour connecter un appareil ONT. Ils conviennent parfaitement aux systèmes PON et TV.
Fonctionnalités
Bande passante de fonctionnement de 1 GHz
Plage optique d'entrée inférieure : plus 2 ~-18dBm
Le niveau de sortie est supérieur à 75dBuV (@-15dBm power input);
Large plage d'entrée de puissance optique -18~ plus 2 dBm ;
Applications
CATV FTTH 2. Intégration de trois réseaux 3. FTTH PON
La technologie FTTH utilise des câbles à fibres optiques comme canal de transmission pour réaliser l'intégration des ressources de télécommunications, Internet, la télévision et d'autres signaux de réseau, et pour répondre aux besoins fondamentaux des personnes en matière d'information. La fibre optique présente de nombreux avantages dans le processus de transmission.
(1) Le coût de construction du FTTH est relativement faible.
(2) Le FTTH est un réseau passif, ce qui permet de réduire les coûts d'électricité.
(3) Le faible taux d'échec du FTTH réduit le coût de la maintenance quotidienne.
(4) Le protocole pris en charge par FTTH est relativement flexible et peut réaliser une variété de services, tels que la VOD et la transmission bidirectionnelle.
(5) FTTH peut répondre aux exigences de la transmission de données volumineuses et améliorer l'effet de fonctionnement global.
Spécifications deNœud de fibre optique WDM à 2 sorties RF
Article | Paramètre | Unité | Remarques | |
Spécifications optiques | ||||
Longueur d'onde | 1550/1490/1310 | nm | Port de communication | |
1490/1310 | nm | Pour l'Ontario | ||
Plage d'entrée de puissance | -18- plus 2 | dBm | ||
| Plage d'entrée de puissance optique recommandée | -15- plus 2 | dBm | La plage de contrôle AGC optique est dans le -15~ plus 2dBm | |
Perte de retour d'entrée | Supérieur ou égal à 45 | dB | ||
Spécifications RF | ||||
Bande passante | 47-1003 | MHz | ||
Platitude | ±1.0 | dB | 47-1003 MHz, à 25 degrés | |
Pente | 0~2.0 | dB | ||
Stabilité de la température | ±1.5 | dB | ||
Niveau de sortie | 75±2 | dBuV | ||
Impédance | 75 | Ohm | ||
Perte de retour | Supérieur ou égal à 12 | dB | A 25 degrés | |
RFG | Supérieur ou égal à 35 | dB | -12~ plus 2 dBm de puissance optique d'entrée | |
Supérieur ou égal à 30 | dB | -15 puissance optique d'entrée | ||
Du pouvoir | <> | W | ||
Paramètres environnementaux | ||||
Température de fonctionnement | -25-65 | diplôme | ||
Température de stockage | -40-70 | diplôme | ||
Humidité de stockage | Inférieur ou égal à 95 | ％ | ||
Interface utilisateur | ||||
Type de connecteur | SC/APC dans | |||

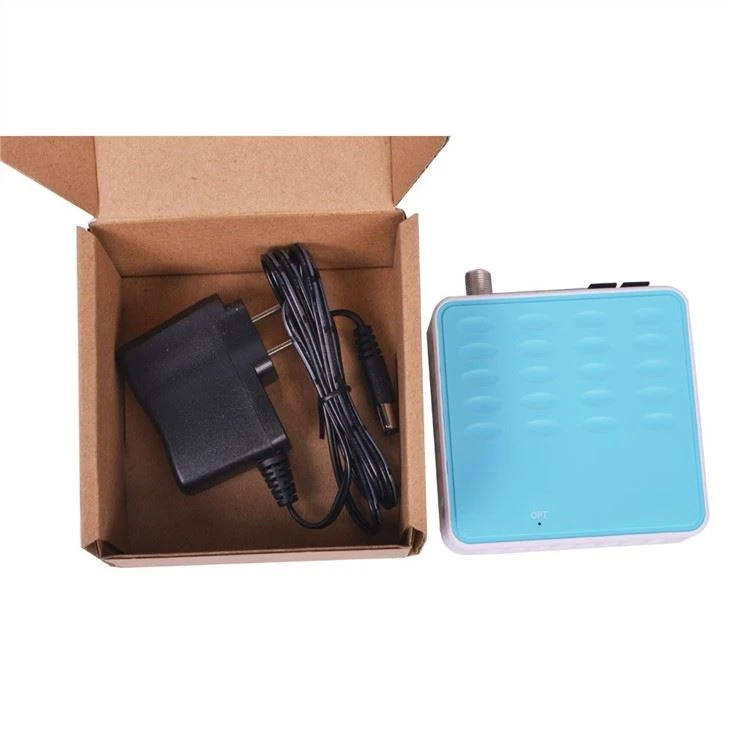

Source de courant | DC5V/0.5A | Adaptateur externe | ||
Sortie RF | Métrique ou impérial | Optionnel | ||
Port unique ou deux ports | ||||
Indicateur optique | Lumières bicolores | Rouge:<> | ||
Logement | 90*85*25 | millimètre | ||
Lester | 0.15 | kg | ||
