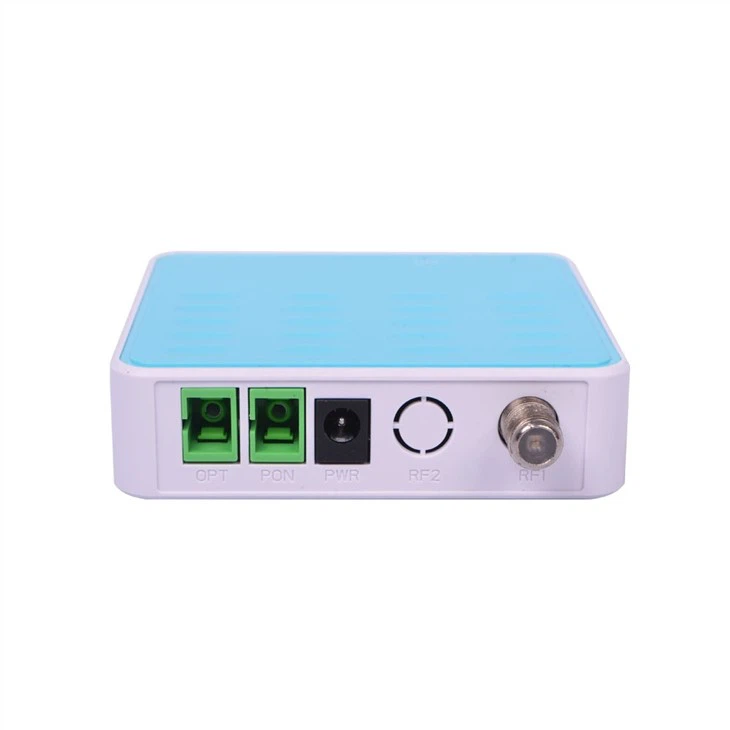

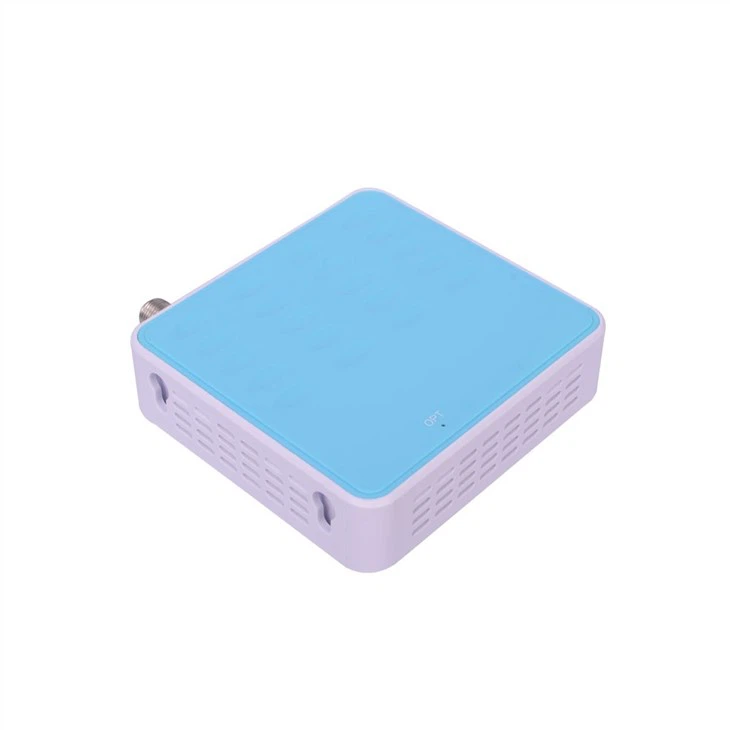

Récepteur optique 220V Ftth Catv
Récepteur optique 220V Ftth Catv
La description:
Le nœud est un mini récepteur optique intégré WDM, conçu pour les applications de transmission FTTP / FTTH.Il offre d'excellentes réponses en fréquence et en distorsion avec un faible bruit, une sortie RF élevée et une faible consommation d'énergie. Il est à fibre optique monomode et est disponible avec diverses options de connecteur.
Spécification:
| La description | Valeur | Unité | Conditions / Notes |
Spécifications optiques (voie directe) | ||||
1 | Longueur d'onde | 1550/1490/1310 | nm | Port COM |
1490/1310 | nm | Pour ONT | ||
2 3 | Plage d'entrée de puissance optique | -18~+2 | dBm | |
Gamme AGC | 0~-12 | dBm | ||
4 | Perte de retour d'entrée optique | ≥45 | dB | |
Spécifications RF (voie directe) | ||||
4 | Bande passante | 47~1003 | MHz | |
5 | Platitude | ±1.0 | dB | 47 ~ 1003 MHz, à 25 ℃ |
6 | Pente | 0~2.0 | dB | 47 ~ 1003 MHz, à 25 ℃ |
7 | Stabilité de la température | ±1.5 | dB | Dans la plage de température de fonctionnement (-25 ~ +65 ℃) |
8 | Niveau de sortie | 75±2 | dBuV | -15 dBm de puissance optique d'entrée, le canal analogique, par canal de modulation 4,0%, dans le test de point 860 MHz, à 25 ℃ |
9 | Impédance | 75 | Ohm | |
10 | Perte de retour (47 ~ 1000 MHz) | ≥12 | dB | À 25 ℃ |
11 | MER | ≥30 | dB | -15 ~ -5dBm puissance optique d'entrée |
≥24 | dB | -20 ~ -16, puissance optique d'entrée | ||
12 | Puissance | GG lt; 1.0 | W | |
Paramètres environnementaux | ||||
13 | Température de fonctionnement | -25~65 | ℃ | |
14 | Température de stockage | -40~70 | ℃ | |
15 | Humidité de stockage | ≤95 | % | Sans condensation |
Interface utilisateur | ||||

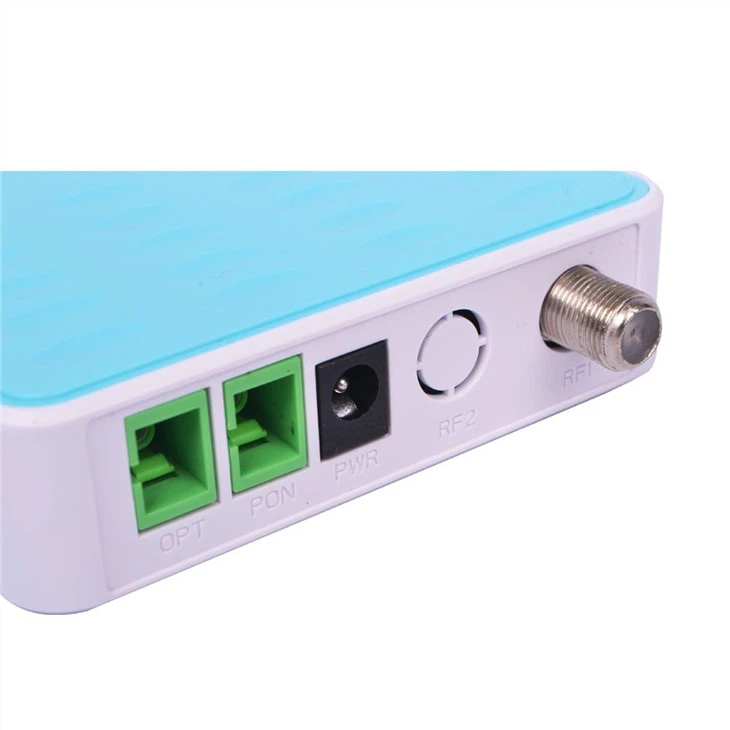

16 | Type de connecteur optique | SC / APC dans, Sortie SC / PC | SC en option, Voir la figure4et5 | |

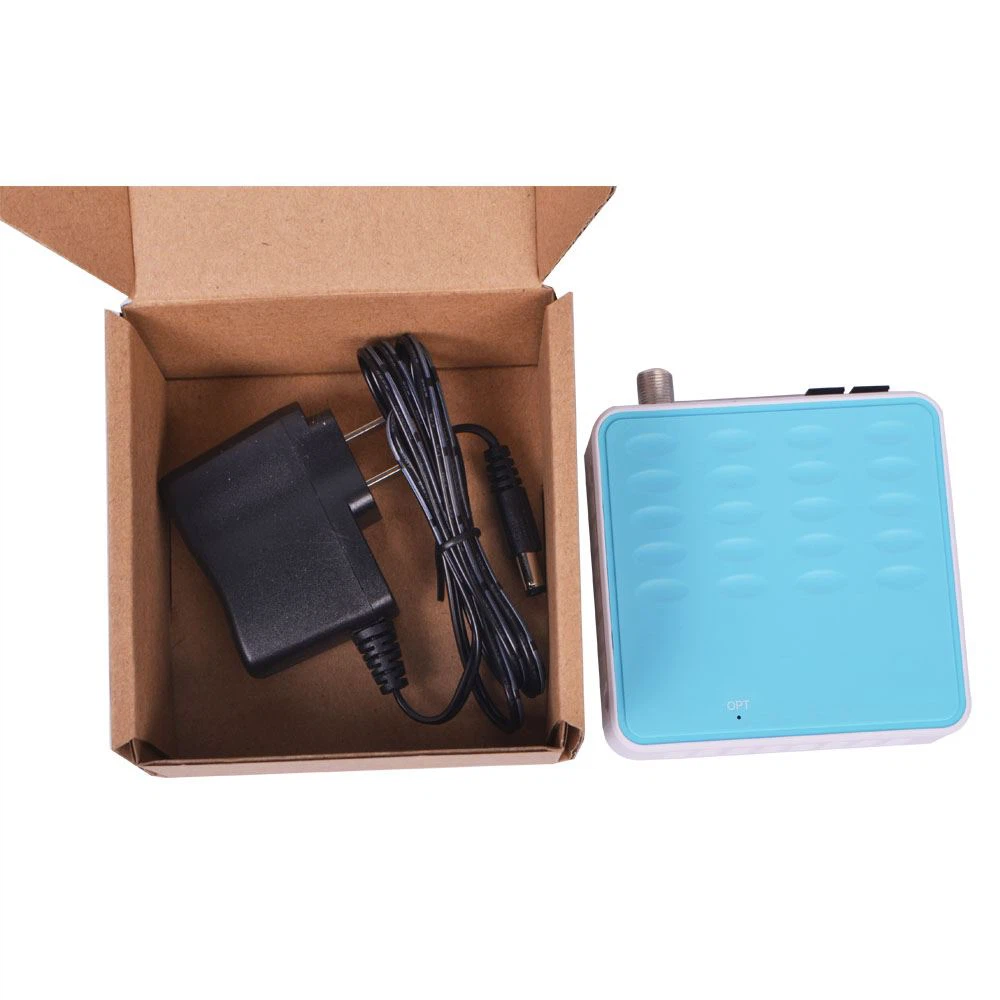

17 | Source de courant | DC5V / 0,5A | Adaptateur externe, voir la figure 3 | |

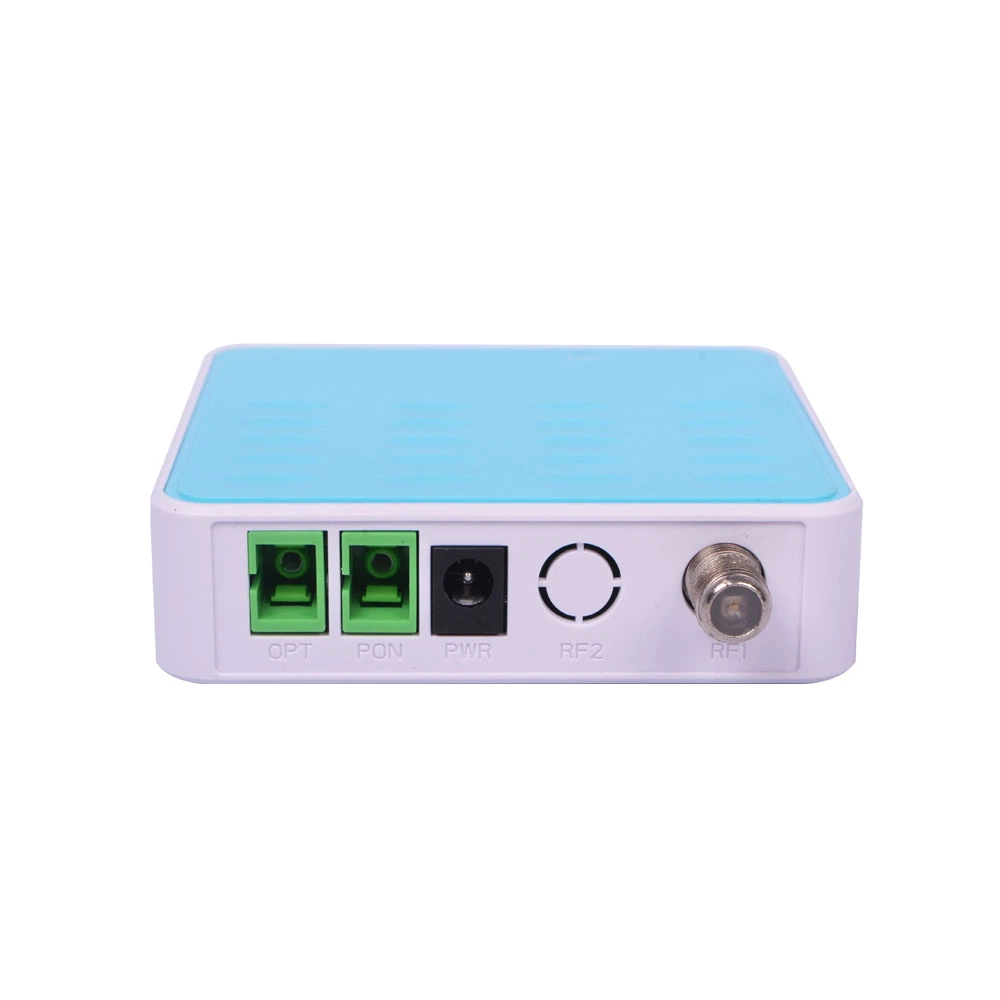

18 | Sortie RF | Connecteur RG6 | Optionnel, Voir la figure1et2 | |
1 ou 2 ports | ||||

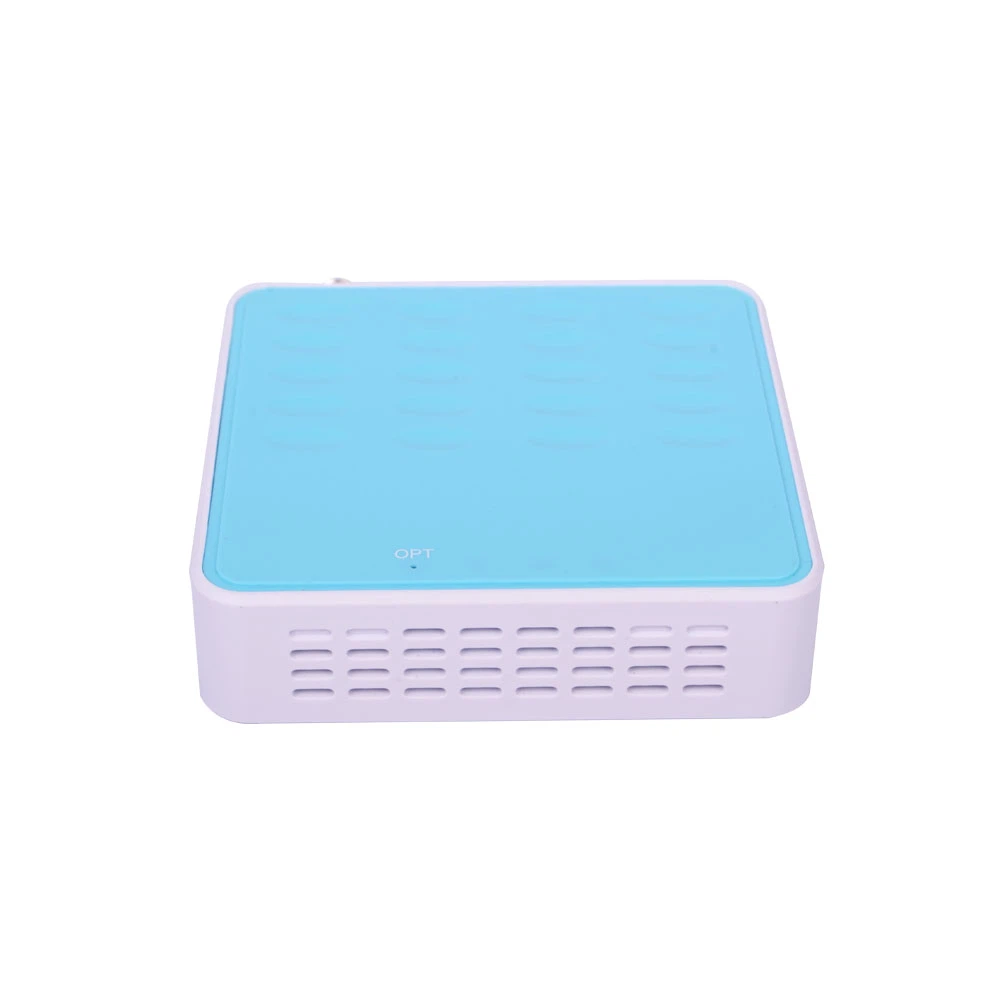

19 | Indicateur optique | Shine Red ou Couleur verte | Puissance optique< -16="" dbm,=""> Puissance optique> - 16dBm, vert Voir la figure6 | |
20 | Logement | 90×85×25 | mm | |
21 | Poids | 0.15 | kg |
