Nœud optique de télévision par câble

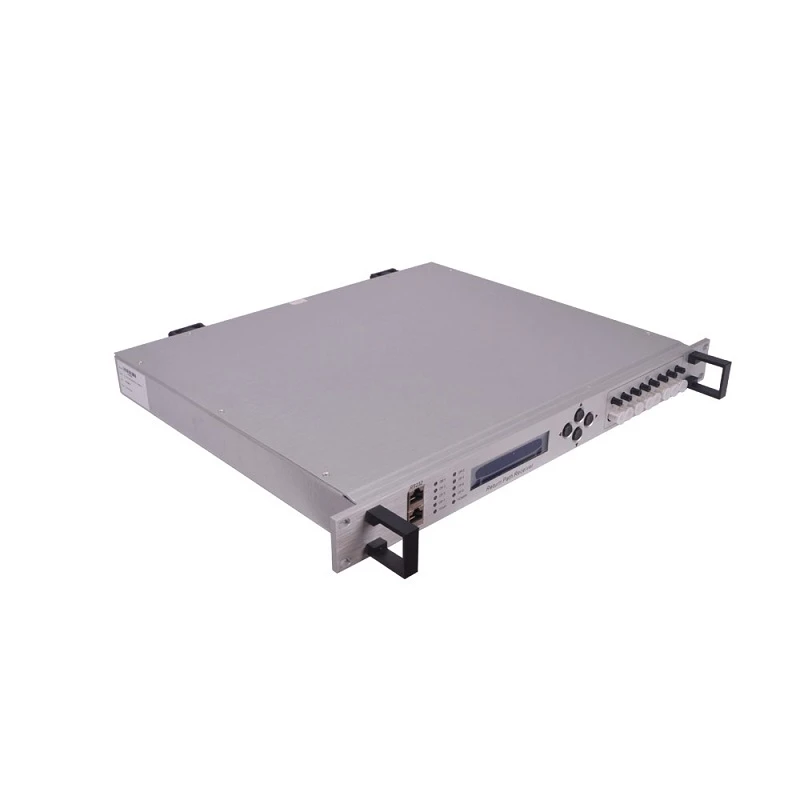

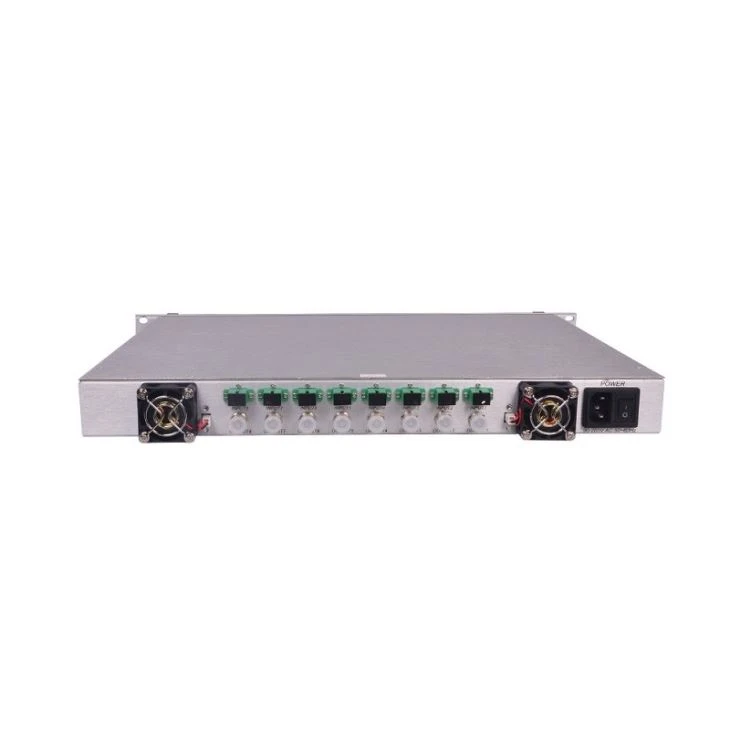

Nœud optique de télévision par câbleLe SR-808R est un récepteur optique à voie inverse à 8 voies. Il peut récupérer le signal RF du signal optique en amont au niveau de la tête de réseau ou du centre de contrôle à distance. Cet appareil dispose de 8 récepteurs indépendants intégrés dans un boîtier 1RU 19 ”pour fournir le service au terminal réseau HFC. Avec une sensibilité de réception ultra élevée, il peut fournir à un endroit plus éloigné.
Caractéristiques de performance du nœud optique de télévision par câble
Performance | Indice | Supplément | |||||
| Min | Typ. | Max | |||||
| Fonction optique | Longueur d'onde de travail CATV | (nm) | 1200 | 1620 | |||
La réactivité | R13 | (A/W) | 0.85 | 0.95 | 1310nm | ||
R15 | 0.85 | 1 | 1550nm | ||||
R16 | 0.85 | 1610nm | |||||
Perte de budget de liaison optique | (dB) | 17 | |||||
Plage de puissance de réception | Typique | (dBm) | -17 | -7 | |||
Sensibilité | -23 | -22 | Pr | ||||
surcharge | 0 | 1 | Po | ||||
Nombre de récepteur optique | (pcs) | 8 | |||||
Perte de retour | (dB) | 50 | |||||
Connecteur optique | SC / APC | LC / APC en option | |||||
| Fonction RF | Bande passante optique | (MHz) | 5 | 200 | |||
Niveau de sortie RF | (dBμV) | 30 | 60 | ||||
Gain RF réglable | (dB) | -30 | 0 | ||||
Platitude | (dB) | -0.75 | 0.75 | ||||
Perte de retour | (dB) | 16 | |||||
Point de test RF | (dB) | -20.5 | -20 | -19.5 | |||
Rapport puissance bruit | (dB) | 37 | FP, perte de liaison> 15 dB | ||||
41 | FDB, perte de liaison> 15 dB | ||||||
| Caractéristique générale | Source de courant | AC | (V) | 90 | 220 | 265 | |
DC | -30 | -40 | -72 | ||||
Consommation d'énergie | (W) | 96 | |||||
Temp de travail | (℃) | -40 | 65 | ||||
Humidité relative de travail | (℃) | 5 | 95 | ||||
Taille | (mm) | 19×12×17.5 | (W)×(D)×(H) | ||||
