Nœud optique ftth mini fibre
Ftth Mini fibre optique Nœud
Brève introduction du nœud optique de fibre de Ftth Mini

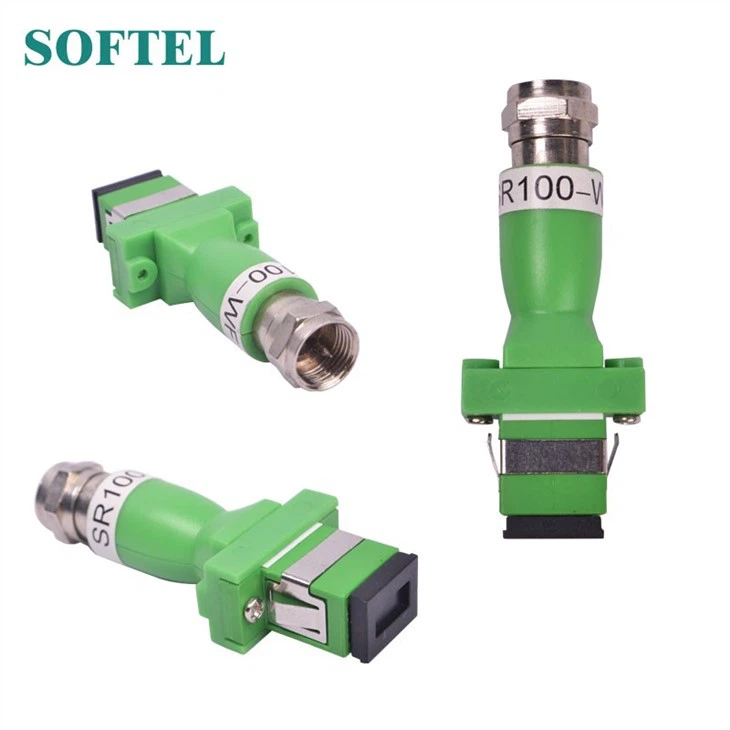

Ftth Mini fibre optique Nœud pour la télévision numérique, fibre à la maison. Cette machine adopte le tube optique de réception à haute sensibilité, sans alimentation, sans consommation d’énergie. Lorsque le niveau de sortie optique d’entrée Pin=-1dBm, Vo=6 8dB V, peut être économiquement et flexible appliquer l’intégration de trois réseaux, la fibre à l’application réseau domestique. SR100 apparence de l’émail, il existe deux types de sélection de mode optique:
1. SR100: Longueur d’onde de fonctionnement catv 1260~1620nm.
2. SR100/WF: Filtre intégré 1310/1490nm, adapté au système à triple longueur d’onde à fibre unique, CATV Longueur d’onde opérationnelle 1550nm.
Fonction produit
1. Aucune puissance requise
2. Bande passante de travail 45~1050MHz
3. Niveau de sortie=68dBμV (Pin=-1dBm)
Application principale
1. CATV FTTH
2. Intégration de trois réseaux
3. FTTH PON
Données de test
Index technique
Articles | Fonction optique | Unité | Index | Supplément |
| Fonction optique | CATV Longueur d’onde de travail | (nm) | 1260~1620 | SR100 |
| 1540~1563 | SR100/WF | |||
Isolation des canaux | (dB) | ≥40 | 1550nm&1490nm | |
Resposibitité | (A/W) | ≥0,85 | 1310nm | |
| ≥0,9 | 1550nm | |||
Prise de pouvoir | (dBm) | +2~-14 | ||
Perte de retour optique | (dB) | ≥55 | ||
| Connecteur de fibre optique | SC/APC | SR100-SC | ||
| FC/APC | SR100-FC | |||
Fonction RF | Bande passante de travail | (MHz) | 45~1050MHz | |
Niveau de sortie | (dBμV) | 68 | Tv numérique (Pin=-1dBm) | |
Perte de retour | (dB) | ≥14 | 47~862MHz | |
Impédance de sortie | (Ω) | 75 | ||
| Numéro de port de sortie | 1 | |||
| Rf tie-in | F-Femelle | |||
DigitalTV eature | OMI | (%) | 4.3 | |
MER | (dB) | ≥38 | Pin=-1dBM | |
| ≥30 | Pin=-13dBm | |||
| Ber | <> | Épingle:+2~-14dBm | ||
Caractéristique générale | Temps de travail | (°C) | -20~+55 | |
Température de stockage | (°C) | -40~85 | ||
Travail relatif temp | (%) | 5~95 | ||
Taille (W)×(D)×(H) | (mm) | 23×53×12 | Type A (Type d’émail) | |
| Ф13×28 | Type B (Type de fibre) | |||
| 50×88×22 | Type C (Type de boîte) |
