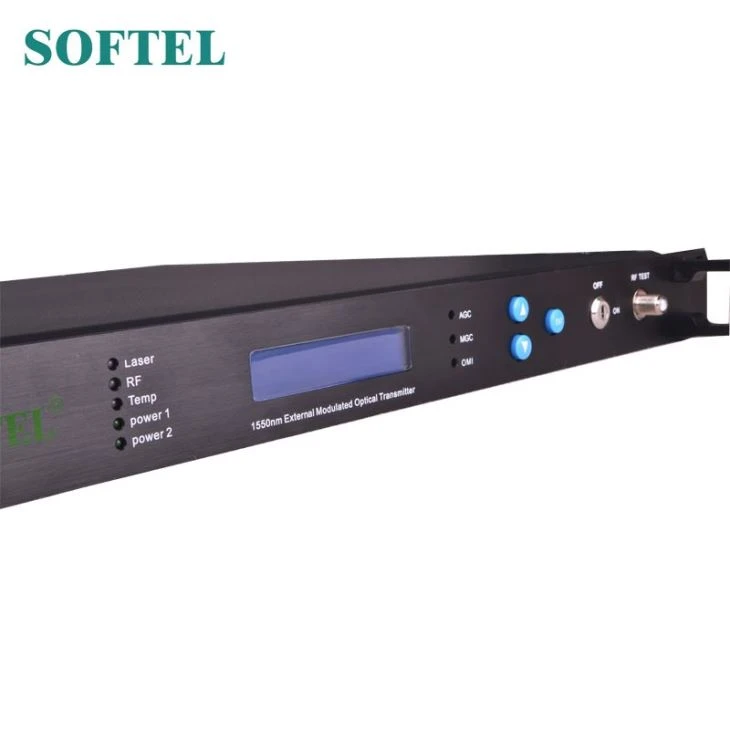

Émetteur optique à modulation externe 1550
L'émetteur optique ST1550E est généralement utilisé pour la transmission à longue distance. Grâce à la longueur d'onde de l'UIT-T, l'accès à un réseau PON à large bande est facilement implémenté ou appliqué à la solution FTTH par WDM Technologies.
Fonctionnalité
◆ Bande passante étroite (Typ = 1MHz), faible bruit, laser à ondes continues DFB.
◆ Technologie d'innovation unique; Fournissant un excellent CNR, CTB, CSO, SBS.
◆ La longueur d'onde standard de l'UIT est réglable. Les utilisateurs peuvent ajuster et définir la longueur d'onde laser sur le panneau avant avec un pas de ± 0,05 nm dans la plage de ± 200 GHz (± 1,6 nm), tout en exécutant la mise à niveau du réseau et l'expansion du système WDM.
◆ Le mode AGC / MGC est facultatif sur place; OMI peut être optimisé sur place.
◆ Interface de communication RS232 parfaite.
◆ Gestion du réseau SNMP en option.
◆ Alimentation de secours 1 + 1 en option.
◆ Excellent rapport P / P.
Paramètre
Performance | Unité | Indice | Supplément | |
Fonction optique | Longueur d'onde laser | nm | 1550 ± 10 | Conforme à la norme UIT-TG.692 |
Largeur de linéarité | MHZ | ≤1 | △ λ | |
Bruit équivalent | ||||
intensité | dB / Hz | ≤-160 | RIN 20 ~ 1000 MHz | |
Puissance de sortie | dBm | 2 × 7 | 2 × 5、2 × 9、1 × 7、1 × 5 | |
Perte de retour | dB | ≥60 | ||
Optique connecteur de fibre | FC / APC | SC / APC ou E-2000 | ||
Fonction RF | Bande passante de travail | MHZ | 45-862 | |
Niveau d'entrée | dBmV | 18 ~ 28 | AGC | |
Platitude | dB | ≤ ± 0,75 | 45 ~ 862 MHz | |
Perte de retour | dB | > 16 | 45 ~ 750 MHz | |
Impédance d'entrée | Ω | 75 | ||
Fonction de lien | Canal de transmission | PAL-D / 60ch | ||
CNR1 | dB | ≥53,5 | ||
CNR2 | dB | ≥52 | 65Km fibre optique 0dBm recevoir | |
CTB | dB | ≤-65 | ||
CSO | dB | ≤-65 | ||
SBS retenue | dBm | ≥16,0 | 13、16、18 fi xe ou réglable en option | |
Caractéristique générale | Interface réseau por | t | RJ45, R232 | Prise en charge IE et SNMP |
Source de courant | V | 90 ~ 265 puissance de la ville | -48VDC en option | |
Consommation d'énergie | W | ≤50 | Travaux de puissance unique | |
Temp de travail. | ℃ | -5 ~ 65 | Temp. Machine contrôler automatiquement | |
Temp de stockage. | ℃ | -40 ~ 85 | ||
Travail temp. relative | % | 5 ~ 95 | ||
Taille | " | 19 × 14,5 × 1,75 | WxDxH |
