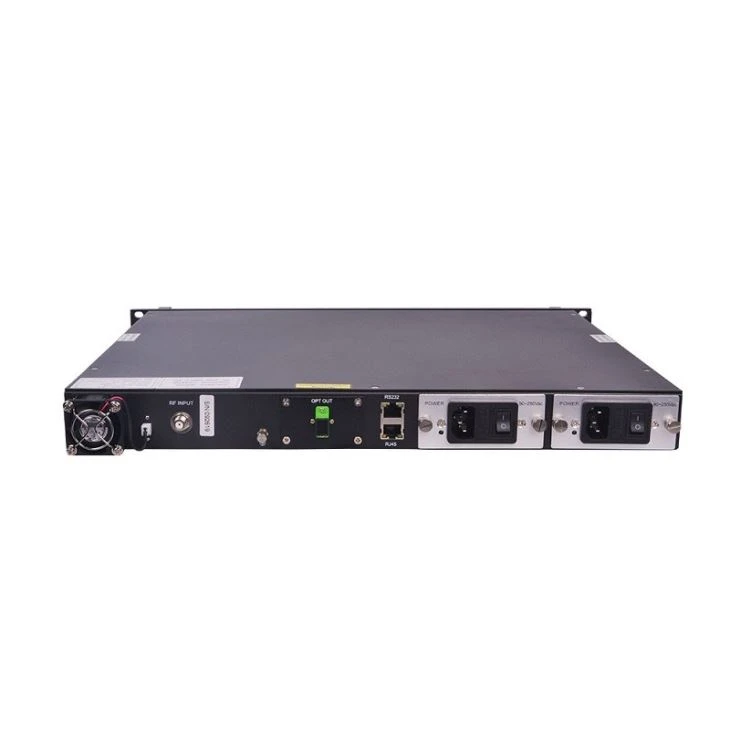

Émetteurs à fibre optique CATV 1310nm
Le ST1300 adopte un laser ORTOL DFB à haute linéarité, un circuit de réglage de pré-distorsion parfait intégré et un APC laser, un circuit de contrôle en boucle fermée ATC. Tous les paramètres de fonctionnement sont contrôlés par microprocesseur. L'écran LCD sur le panneau avant peut afficher l'état de fonctionnement relatif et les informations de panne.
traits
Cet émetteur à fibre optique CATV 1310nm adopte le laser DFB importé nommé Agere (ORTEL 、 Lucent), Mitsubishi 、 Fujisu 、 AOI et ainsi de suite.
L'amplificateur de commande RF interne et le circuit de contrôle de cette machine peuvent assurer le meilleur C / N. Le circuit parfait et stable de sortie de puissance optique et le circuit de contrôle du dispositif de réfrigération thermoélectrique du module laser assurent à l'utilisateur la meilleure qualité et un travail stable pendant une longue période.
Le logiciel du microprocesseur interne a de nombreuses fonctions telles que la surveillance laser, l'affichage des numéros, l'alarme de panne et la gestion en ligne. Une fois que le paramètre de travail du laser est hors de la plage fixe, il y aura une lumière rouge scintillant pour alarmer.
Le connecteur standard RS-232 permet de gérer en ligne et de surveiller à un autre endroit.
La machine adopte une étagère standard de 19 ”et peut fonctionner avec une tension de 110V à 254V.
Paramètres techniques
Modèle （ST1310） | -2 | -4 | -6 | -8 | -dix | -12 | -14 | -16 | -18 | -20 |
Puissance optique （mW） | ≥02 | ≥04 | ≥06 | ≥08 | ≥10 | ≥12 | ≥14 | ≥16 | ≥18 | ≥20 |
Puissance optique （dBm） | 3.0 | 6.0 | 7.8 | 9.0 | 10,0 | 10,8 | 11,5 | 12,0 | 12,3 | 12,8 |
Longueur d'onde optique （nm） | 1290 ～ 1310 | |||||||||
Connecteur fibre | FC / APC 、 SC / APC 、 SC / UPC (sélectionné par le client) | |||||||||
Bande passante de travail (MHz) | 47 ～ 862 | |||||||||
Chaînes | 59 | |||||||||
CNR （dB） | ≥51 | |||||||||
CTB （dBc） | ≥65 | |||||||||
CSO （dBc） | ≥60 | |||||||||
Niveau d'entrée RF (dBμV) | Pas avec pré-distorsion | 78 ± 5 | ||||||||
Avec pré-distorsion | 83 ± 5 | |||||||||
Bande non planée | ≤0,75 | |||||||||
Consommation électrique (W) | ≤30 | |||||||||
Tension d'alimentation (V) | 220V (110 ～ 254) | |||||||||
Tem de travail (℃) | 0 ～ 45 | |||||||||
Taille (mm) | 483 × 370 × 44 | |||||||||
Durée de la garantie
Les émetteurs à fibre optique CATV 1310nm sont couverts par une garantie limitée d'un an, à compter de la date initiale de votre achat. Nous fournissons à ses clients des supports techniques à vie. Si la garantie est expirée, le service de réparation ne facture que les pièces (si nécessaire). Dans le cas où une unité doit être retournée pour réparation, avant de retourner l'unité, veuillez noter que:
1.La marque de garantie collée sur le boîtier de l'unité doit être en bon état.
2.Un matériel clair et lisible décrit le numéro de modèle, le numéro de série et les problèmes doivent être proposés.
3.Veuillez emballer l'unité dans son emballage d'origine. Si le contenant d'origine n'est plus disponible, veuillez emballer l'appareil dans au moins 3 pouces de matériau absorbant les chocs.
4. Les unités retournées doivent être prépayées et assurées. Le COD et le fret collectés ne peuvent pas être acceptables.
REMARQUE: nous n'assumons aucune responsabilité pour les dommages causés par un emballage incorrect des unités retournées.
La situation suivante n'est pas couverte par la garantie:
1.L'unité ne fonctionne pas en raison des défauts des opérateurs.
2.La marque de garantie est modifiée, endommagée et / ou supprimée.
3.Dommages causés par la force majeure.
4.L'unité a été modifiée et / ou réparée sans autorisation.
5.Autres problèmes causés par les défauts des opérateurs.
Conversion de puissance optique
mW | 1 | 2 | 3 | 4 | 5 | 6 | sept | 8 | 9 | dix | 11 | 12 | 13 | 14 | 15 | 16 |
dBm | 0,0 | 3.0 | 4.8 | 6.0 | 7.0 | 7.8 | 8.5 | 9.0 | 9.5 | 10,0 | 10,4 | 10,8 | 11.1 | 11,5 | 11,8 | 12,0 |
mW | 17 | 18 | 19 | 20 | 21 | 22 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
dBm | 12,3 | 12,5 | 12,8 | 13,0 | 13,2 | 13,4 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
