Émetteur externe 1550 nm

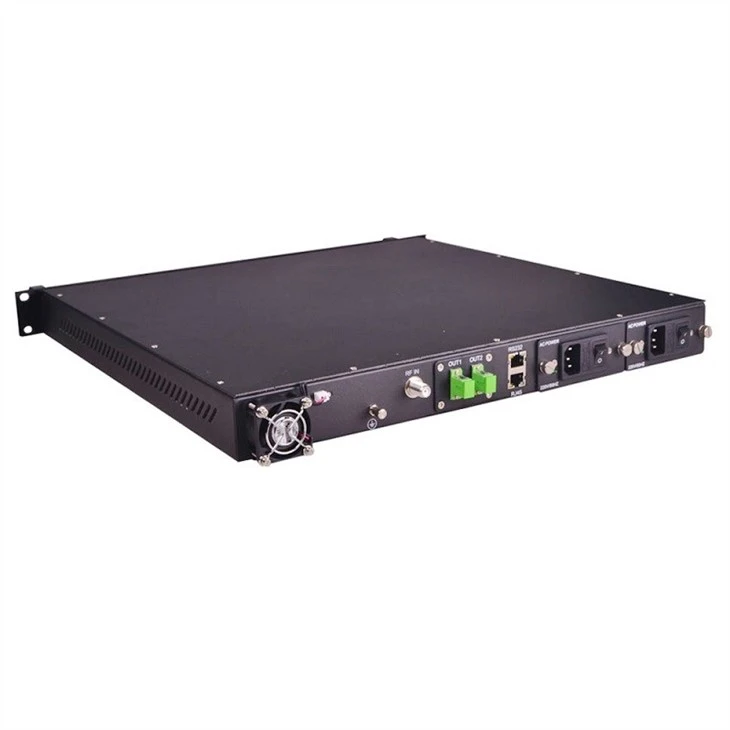

Émetteur à fibre optique externe 1550 nm



L'émetteur à fibre optique externe 1550 NM est l'équipement de base du système réseau RFTV. RFTV est une diffusion vidéo analogique et numérique unidirectionnelle. Il adopte le mode de modulation à haute efficacité pour la vague de transporteur RF et son économie, la flexibilité et la validité de la bande passante sont au-delà de la comparaison de l'IPTV. En adoptant le mode d'accès Epon, GEPON ou P2P pour réaliser le réseau de radiodiffusion Triple-Play et FTTX, RFTV dans la longueur d'onde optique de 1550 nm joue toujours un rôle important.





Paramètres techniques





Performance			Indice	Supplément
Fonction optique	Longueur d'onde de fonctionnement	(nm)	1548~1563	ST1550EC
			Itu-tg.692	ST1550EU
	Longueur d'onde adj. gamme	(nm)	± 1,6 (± 200 GHz)	ST1550EC
	Longueur d'onde adj. mode		± 0. 05nm Stepping	ST1550EU
	Stabilité de la longueur d'onde	(PM \/ Degré)	-1~0	TC =20 ~ 70 degrés
	Largeur de ligne	(MHz)	Typ. =0. 65	Fwhm (△ λ), (-3 db fullwidth)
	Ratio de suppression du mode latéral	(db)	Supérieur ou égal à 45	Smsr
	Intensité de bruit équivalente		Moins ou égal à -160	Rin (20 ~ 1000 MHz)
	Nombre de port de sortie		2	Facultatif4,6
	Puissance de sortie	(DBM)	10,   8.5, 7.0, 4.5	2×7, 2×9, 2×10, 2×5, 4×7,6×7
	Pertes de rendement	(db)	Supérieur ou égal à 50
	Connecteur optique		FC \/ APC	SC \/ APC en option, LC \/ APC
Fonctionnalité RF	Bande passante de travail	(MHz)	47~862
	Niveau d'entrée	(DBMV)	18~28	Agc
	Platitude	(db)	Moins ou égal à ± 0. 75	47 ~ 862 MHz
	Pertes de rendement	(db)	>16
	Impédance d'entrée	(Ω)	75
	Port RF		F-Femme
Fonctionnalité de liaison	Canal de transmission		PAL-D \/ 60CH
	CNR1	(db)	Supérieur ou égal à 53. 0	Dos à dos
	Cnr2	(db)	Supérieur ou égal à 51,5	Fibre optique de 65 km, 0 DBM reçoit
	CTB	(db)	Supérieur ou égal à -65
	CSO	(db)	Supérieur ou égal à -65
	SBS RESTRAIN	(DBM)	13~18	Réglable
Caractéristique générale	Interface de gestion du réseau SNMP		RJ45
	Interface de communication		RS232
	Alimentation électrique	(VAC)	90~265	50 \/ 60Hz
		(VDC)	-48	30 ~ 72VDC
	Power Consume	(W)	50	Power Works
	Travail temp.	( degré )	-5~65	Température de la machine. contrôler automatiquement
	Température de stockage.	( degré )	-40~85
	Opération de l'humidité relative	(%)	5~95
	taille	(")	19×14.5×1.75	Type S
			19×17.9×1.75	Type L





Caractéristique du produit

• Haute performance: technologie modulée à l'extérieur, pas de gazouillis laser, distorsion à faible dispersion, rapport d'extinction élevé, avec une excellente caractéristique à moins de 40 ~ 862 MHz.

• La bande passante étroite (0. 65 MHz), le bruit inférieur, le laser à ondes continues DFB, est propice pour réduire l'influence de la dispersion.

• La bande passante de fonctionnement est jusqu'à 47 ~ 862 MHz (47 ~ 1080mhz).

• CNR supérieur ou égal à 53 dB et excellent CTB, index CSO. • SBS: 13 ~ 18 dbm réglable.

• Longueur d'onde standard de l'UIT, ± 200 GHz (± 1,6 nm) réglable.

• Le mode AGC \/ MGC est facultatif au point. OMI peut être optimisé au point.

• Interface de communication RS232 parfaite.

• Fonction avancée de gestion du réseau SNMP.

• 1+1 Sauvegarde d'alimentation, commutation automatiquement.

• Température de boîtier de la température automatique.

• Excellent rapport P \/ P.



Application
