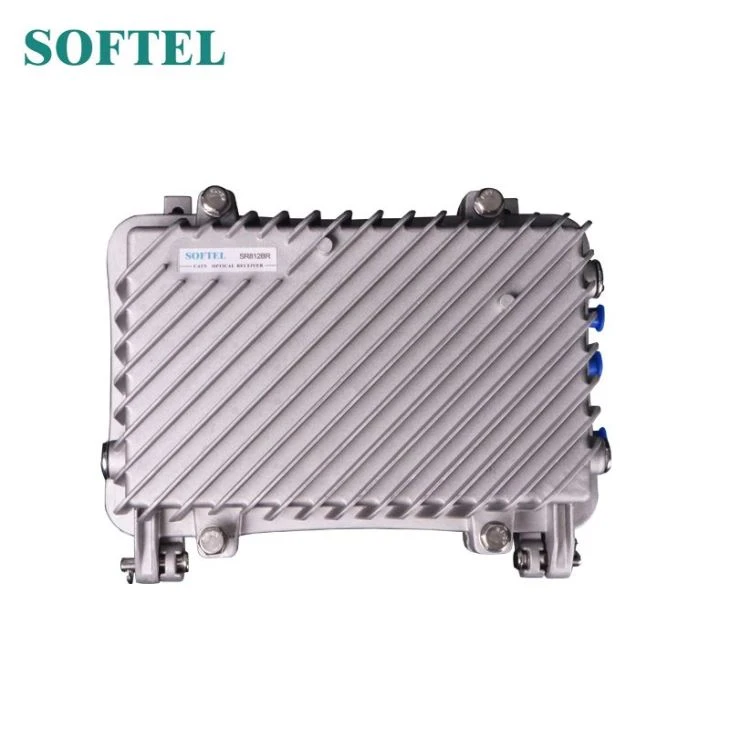

Récepteur optique extérieur à 2 voies de retour
Le SR812ST est notre dernier récepteur optique de réseau CATV à deux sorties de haute qualité. Le préamplificateur adopte un MMIC plein GaAs, le post-amplificateur adopte un module GaAs. Contrôle par microprocesseur, affichage numérique des paramètres, le débogage d'ingénierie est particulièrement facile.
Caractéristiques de performance
1. tube de conversion photoélectrique PIN haute réponse.
2.Conception de circuit optimisée, production de processus SMT, chemin de signal optimisé, rend la transmission de signal photoélectrique de ce récepteur optique extérieur à chemin de retour 2 voies plus fluide.
3. puce d'atténuation RF spécialisée, avec une bonne atténuation RF et un équilibre linéaire, haute précision.
4. amplificateur GaAs, sortie doubleur de puissance, avec gain élevé et faible distorsion.
5. l'équipement de contrôle à micro-ordinateur à puce unique (SCM) fonctionne, l'écran LCD affiche les paramètres, la commodité et le fonctionnement intuitif, et des performances stables.
6. Excellentes performances AGC, lorsque la plage de puissance optique d'entrée est －9 ～ ＋ 2dBm, le niveau de sortie reste inchangé, CTB et CSO essentiellement inchangés.
7. interface de communication de données réservée, peut se connecter avec un répondeur de gestion de réseau de classe access, accès au système de gestion de réseau.
8.L'émission de retour peut sélectionner le mode rafale pour réduire fortement la convergence du bruit et réduire le nombre de récepteurs avant.
Paramètre technique
Article | Unité | Paramètres techniques | |||
Partie de réception optique vers l'avant | |||||
Paramètres optiques | |||||
Réception de la puissance optique | dBm | -9 ~ +2 | |||
Perte de retour optique | dB | > 45 | |||
Longueur d'onde de réception optique | nm | 1100 ~ 1600 | |||
Type de connecteur optique | FC / APC, SC / APC ou spécifié par l'utilisateur | ||||
Type de fibre | Mode unique | ||||
Performances des liens | |||||
C / N | dB | ≥ 51 (entrée -2dBm) | |||
C / CTB | dB | ≥ 65 | Niveau de sortie 108dBμV | ||
C / CSO | dB | ≥ 60 | |||
Paramètres RF | |||||
Gamme de fréquences | MHz | 45 ~ 862 | 45 ~ 1000 | ||
Planéité en bande | dB | ± 0,75 | ± 0,75 | ||
Niveau de sortie nominal | dBμV | ≥ 108 | ≥ 108 | ||
Niveau de sortie max | dBμV | ≥ 114 | ≥ 112 | ||
Perte de retour de sortie | dB | (45 ~ 550 MHz) ≥16 / (550 ~ 1000 MHz) ≥14 | |||
Impédance de sortie | Ω | 75 | 75 | ||
Gamme EQ de contrôle électronique | dB | 0 ～ 15 | 0 ～ 15 | ||
Gamme de contrôle électronique ATT | dBμV | 0 ～ 20 | 0 ～ 20 | ||
Pièce d'émission optique de retour | |||||
Paramètres optiques | |||||
Longueur d'onde de transmission optique | nm | 1310 ± 10, 1550 ± 10 ou spécifié par l'utilisateur | |||
Puissance optique de sortie | mW | 0,5, 1, 2 | |||
Type de connecteur optique | FC / APC, SC / APC ou spécifié par l'utilisateur | ||||
Paramètres RF | |||||
Gamme de fréquences | MHz | 5 ~ 65 (ou spécifié par l'utilisateur) | |||
Planéité en bande | dB | ± 1 | |||
Niveau d'entrée | dBμV | 72 ~ 85 | |||
Impédance de sortie | Ω | 75 | |||
Plage dynamique NPR | dB | ≥15 (NPR≥30 dB) | ≥10 (NPR≥30 dB) | ||
Performance générale | |||||
Tension d'alimentation | V | A: CA (150 ~ 265) V; B: AC (35 ~ 90) V | |||
Température de fonctionnement | ℃ | -40 ~ 60 | |||
Température de stockage | ℃ | -40 ~ 65 | |||
Humidité relative | % | Max 95% sans condensation | |||
Consommation | Virginie | ≤ 30 | |||
Dimension | mm | 260 （L） * 200 （W） * 130 （H） | |||
