Mini-EDFA 1550 nm
Mini 1550 nm EDFA
4 ports Erbium-Dopé Fibre Amplificateur
Produit Description
SPA-04X23-MINI CATV mini-amplificateur à fibre dopée à l'erbium conçu selon la norme de niveau de communication. Il est principalement utilisé pour les signaux d'image de télévision, la télévision numérique, le signal vocal téléphonique et le signal de transmission de données (ou de données compressées) par fibre optique sur longue distance. la conception technologique prête attention au coût du produit, a choisi de construire un dispositif de transmission économique de réseau de transmission à fibre optique catv de grande et moyenne taille de 1550 nm.
L'EDFA à 4 ports avec poignée, de taille compacte, peut réduire le coût des projets de communication optique tout en assurant une transmission stable du signal, conçu pour une manipulation et un mouvement faciles pendant l'installation et la maintenance, améliorant ainsi la commodité opérationnelle.
Produit Caractéristiques
* Sortie réglable par boutons sur le panneau avant ou, la plage est de 0 à 5 dBm.
* Fonction de maintenance d'une -atténuation unique vers le bas de 6 dBm par des boutons sur le panneau avant, pour faciliter le fonctionnement de la fibre optique enfichable à chaud-sans éteindre l'appareil.
* Sortie multi-ports, peut être intégrée à 1310/1490/1550WDM.
* Le port USB facilite la mise à niveau de l'appareil.
* Le laser s'allume/s'éteint en verrouillant les clés sur le panneau avant.
* Adopte le laser JDSU ou Oclaro Pump.
* La Led affiche l'état de fonctionnement de la machine.
* Alimentation double alimentation hot-plug au choix, 110 V, 220 V CA.

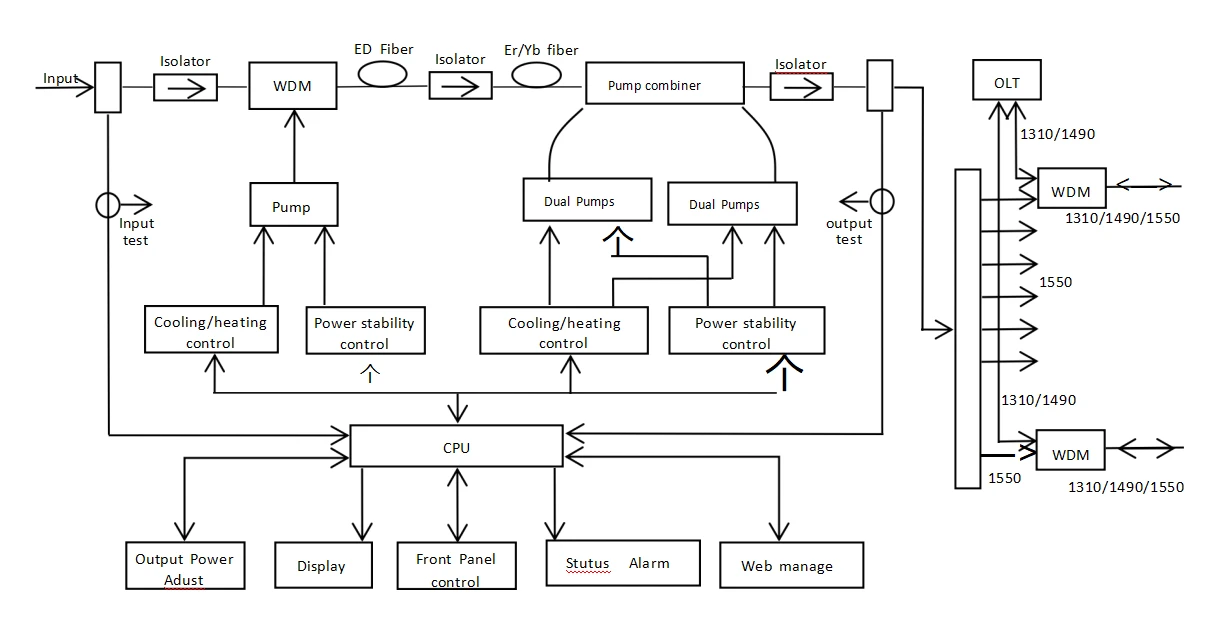

Diagramme
>Prise en charge de 4/8 ports
>Entrée SC/APC 1 550 nm
>OLT SC/UPC input (SC/APC can be customized) >Combinez SC/APC
>Avec 4 * ventilateurs pour la dissipation de la chaleur des aliments
>Alimentation unique (la double alimentation peut être personnalisée)
Caractéristiques
|
Articles |
Paramètre |
|||||||||
|
Sortie (dBm) |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
|
Sortie (mW) |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
5000 |
6400 |
8000 |
10000 |
|
Entrée (dBm) |
-3 ~ +10 |
|||||||||
|
Réglage de la plage ou de la sortie (dBm) |
5 |
|||||||||
|
Longueur d'onde (nm) |
1540 ~ 1565 |
|||||||||
|
Stabilité de sortie (dB) |
<±0.3 |
|||||||||
|
Perte de réflexion optique (dB) |
Supérieur ou égal à 45 |
|||||||||
|
Connecteur fibre |
FC/APC, SC/APC, SC/UPC, LC/APC, LC/UPC |
|||||||||
|
Facteur de bruit (dB) |
<6.0 (input 0dBm) |
|||||||||
|
Type de connecteur |
RJ45, USB |
|||||||||
|
Pouvoir consommation (W) |
Inférieur ou égal à 80 |
|||||||||
|
Tension (V) |
110 VCA, 220 VCA |
|||||||||
|
Température de travail (degré) |
0 ~ 55 |
|||||||||
|
Taille (mm) |
260(L)x186(W)x89(H) |
|||||||||
|
NO (Kg) |
3.8 |
|||||||||
Amplificateur EYDFA multiport
Modèle :SPA-04X23
Longueur d'onde optique : 1540 ~ 1565 nm
Puissance optique d'entrée : -3~+10dBm
Puissance optique de sortie : 4x23dBm
Connecteur optique OUT:SC/APC
Connecteur optique OLT IN:SC/PC
Stabilité de la puissance de sortie : inférieure ou égale à +0.2dBm
Tension d'alimentation : 110 V ~ 220 V
