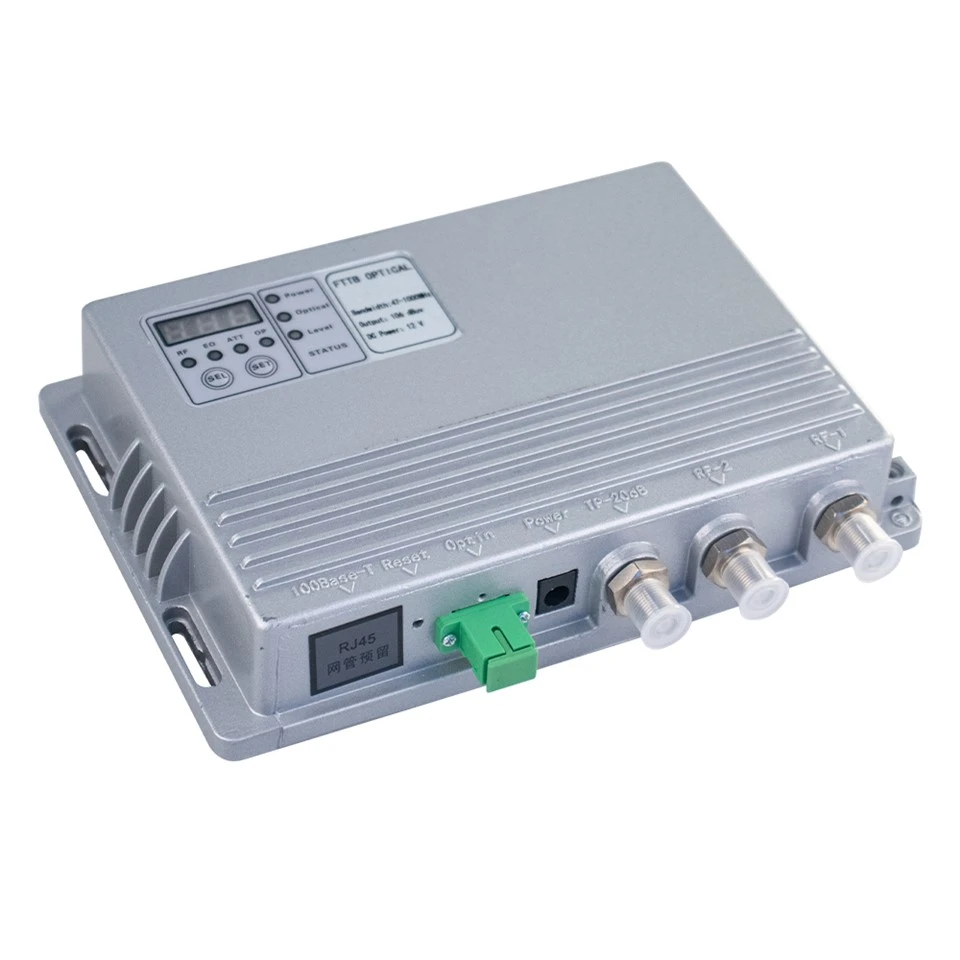

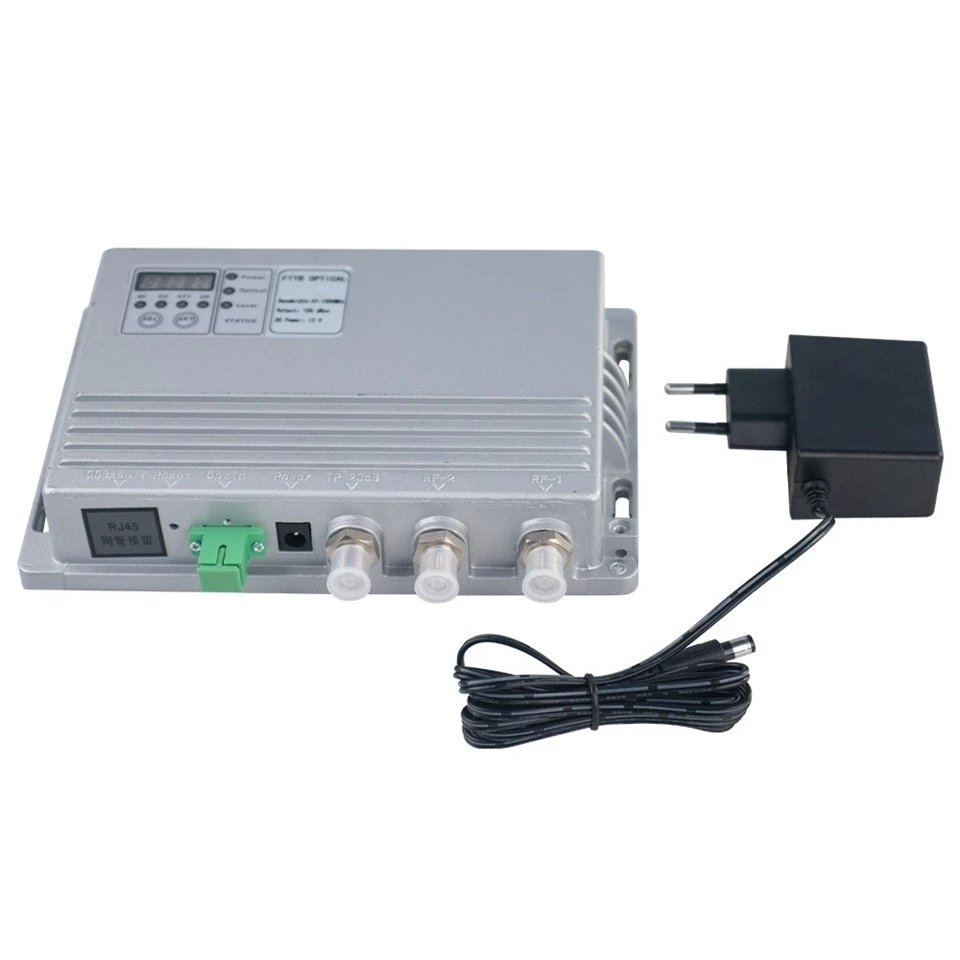

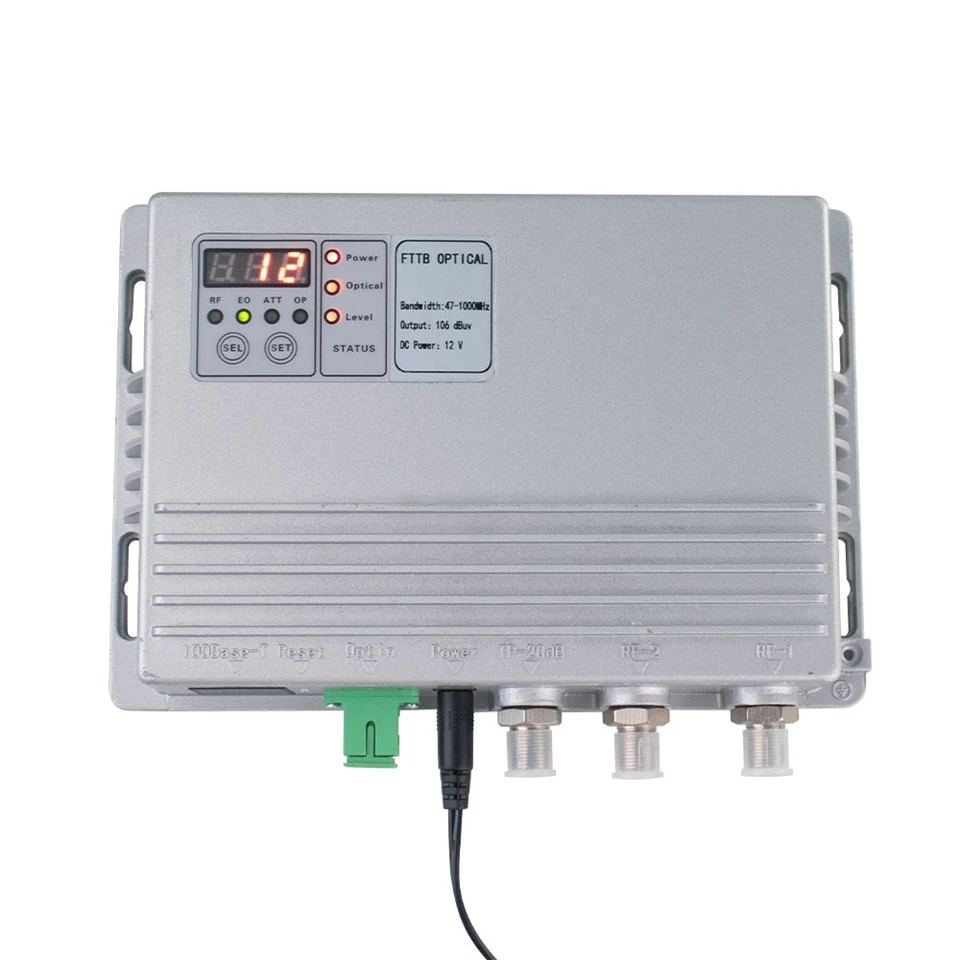

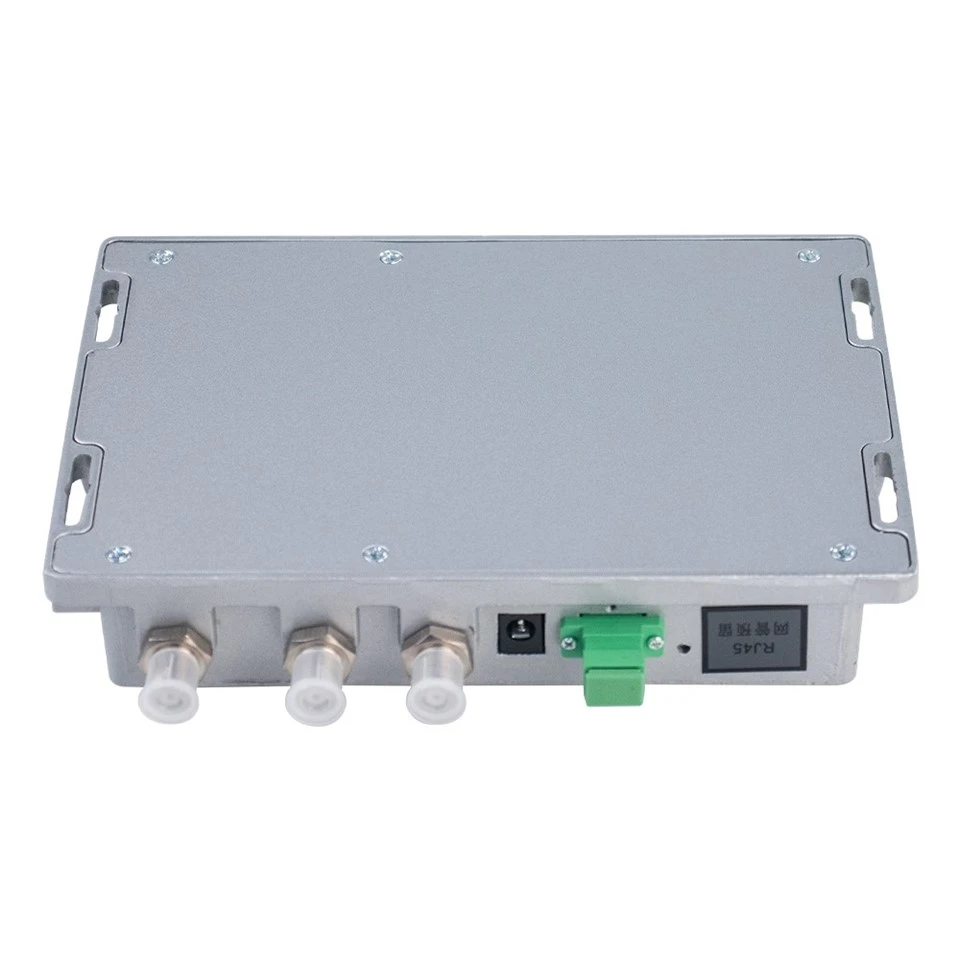

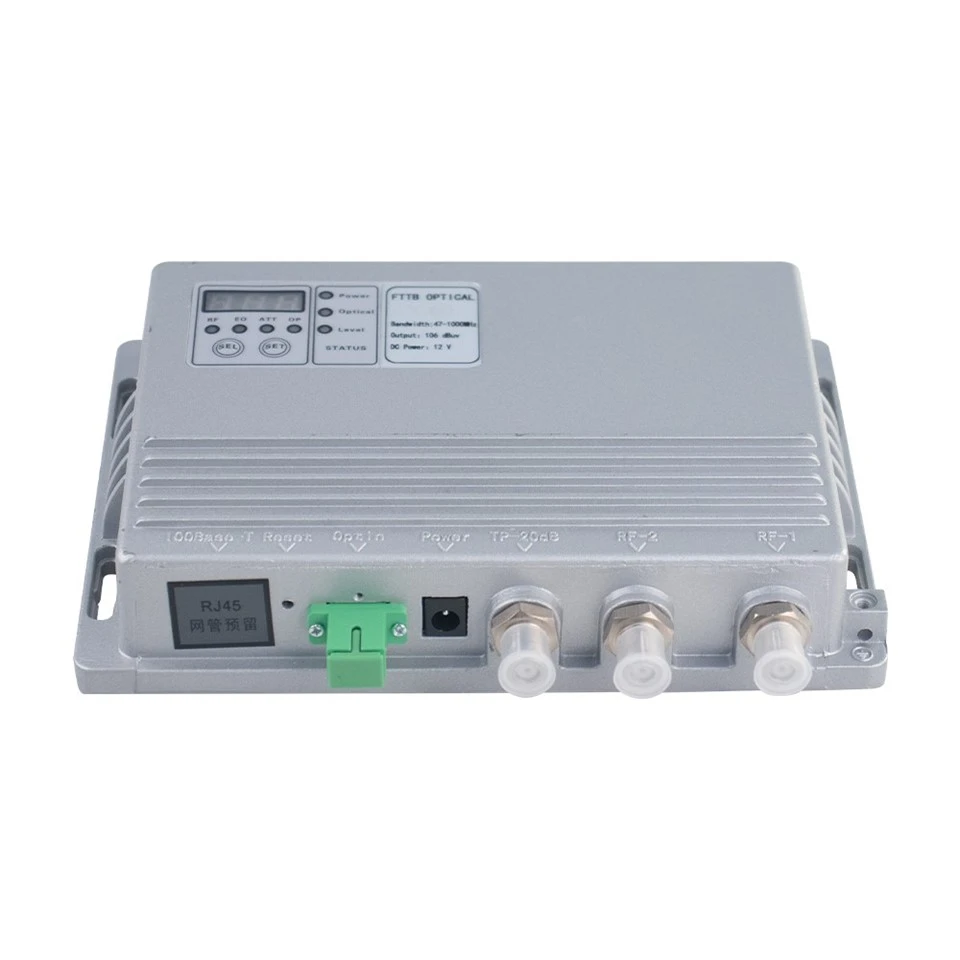

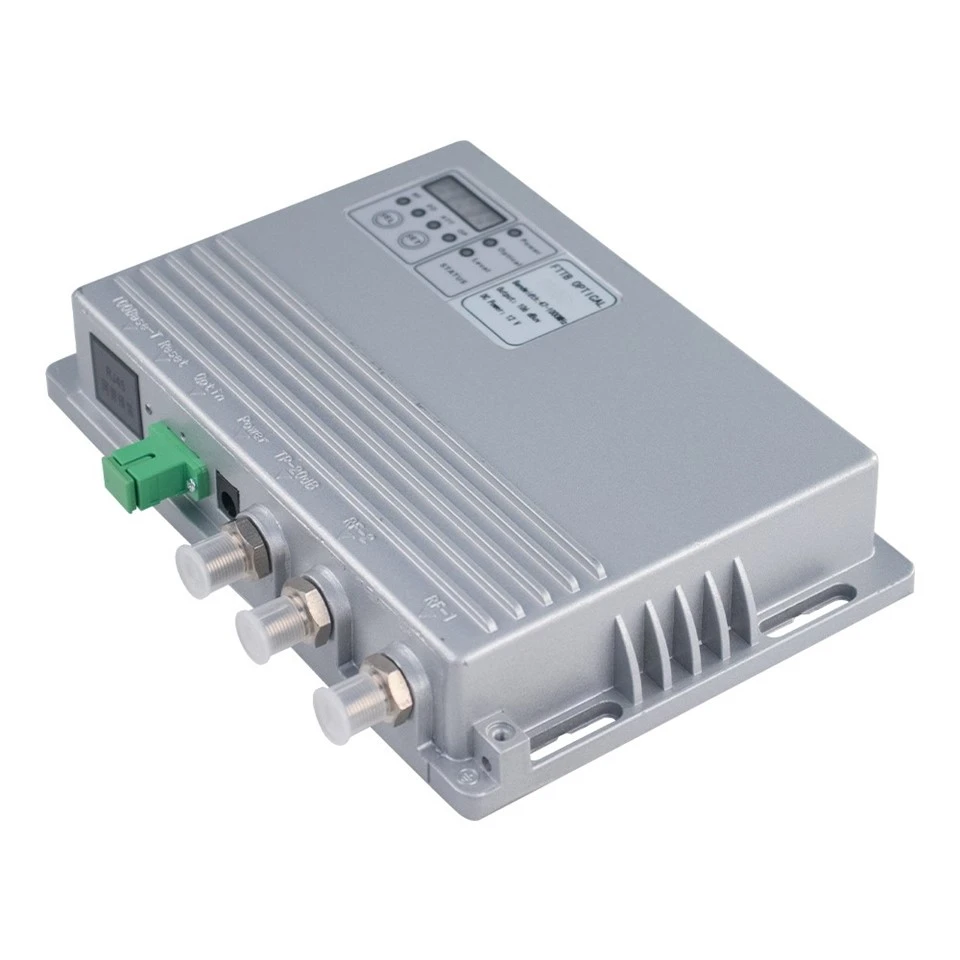

Récepteur optique FTTB

N ° de série

Article

Paramètres techniques

Remarques

1

La longueur d'onde reçue

1290-1600 nm

2

Perte de réflexion optique d'entrée

>45 dB

3

Réactivité actuelle

0. 85A / W (Valeur représentative 1310NM)

4

Gamme de puissance optique reçue

+3 dbm --9 dbm

5

niveau de sortie

106 dB μV ± 1 dB

+2 dbm - -6 dbm reçoit

6

Type de fibre

mode unique (9/125 nm)

7

Type de connecteur à fibre optique

FC / APC ou SC / APC

8

Courant d'entrée de bruit équivalent

Moins ou égal à 8pa√hz

Sj / t 10663-1995 n ° 4.21

9

Bande passante de fréquence

87-1002 MHz

10

Rf Planéité en bande

± 1 dB

11

Perte de réflexion RF

Supérieur ou égal à 16 dB (45-1000 MHz)

12

Métriques de liaison système

C / n supérieur ou égal à 46 dB

note

C / ctb supérieur ou égal à 62 dB

C / CSO supérieur ou égal à 62 dB

13

Niveau de port de test

-20 db

Par rapport à la sortie principale

14

Gammes de réglage des gains

0 ~ 20db (1 dB progress)

(de produits) Laissez l'usine 0 db

15

Gamme de réglages d'inclinaison

0 ~ 14db (1 dB progress)

(de produits) Laissez l'usine 0 db

16

Connexion de sortie RF

Connecteur F

17

Tension d'alimentation pour AC

Dc +12 a / 1a

18

dissipation de puissance maximale

Moins ou égal à 10w

Remarque: Dans les conditions de perte de liaison spécifiées, configurez 59 signaux de canal de télévision analogiques PAL-D dans la plage de fréquences de 550 MHz et transmettez des signaux de modulation numérique dans la plage de fréquences de 550 MHz à 862 MHz. Le niveau du signal de modulation numérique (dans une bande passante de 8 MHz) est de 10 dB inférieur au niveau du porte-porteurs du signal analogique. Lorsque la puissance optique d'entrée du récepteur optique est -6 DBM, mesurez C / CTB, C / CSO et C / N. Le niveau de sortie RF nominal est au point de fréquence 862 MHz, la sortie réelle étant 10 dB inférieure.
