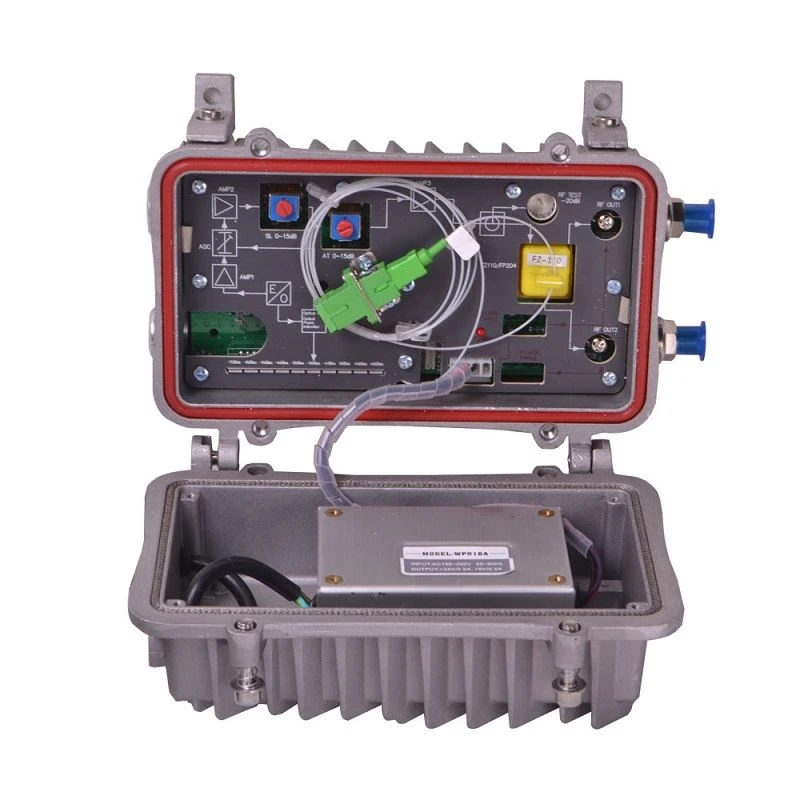

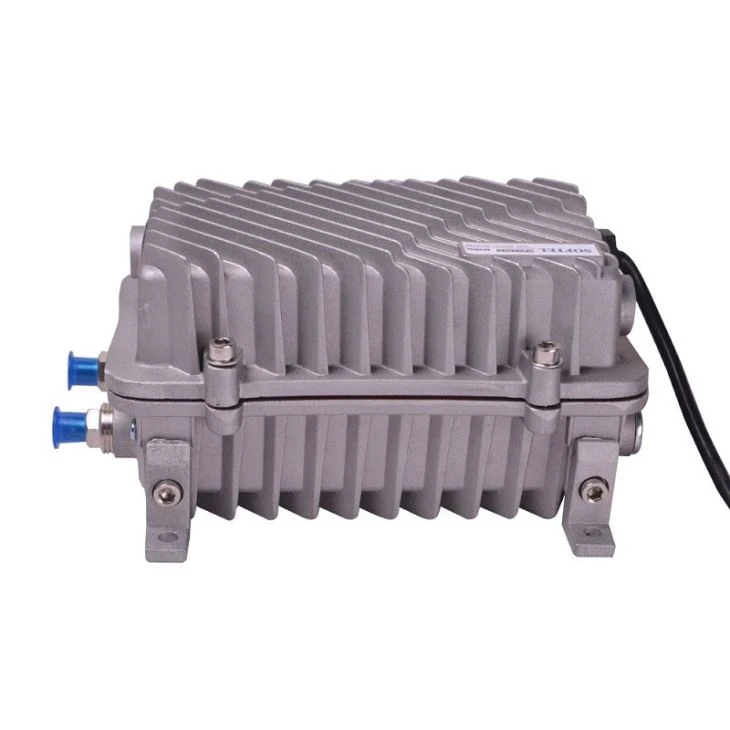

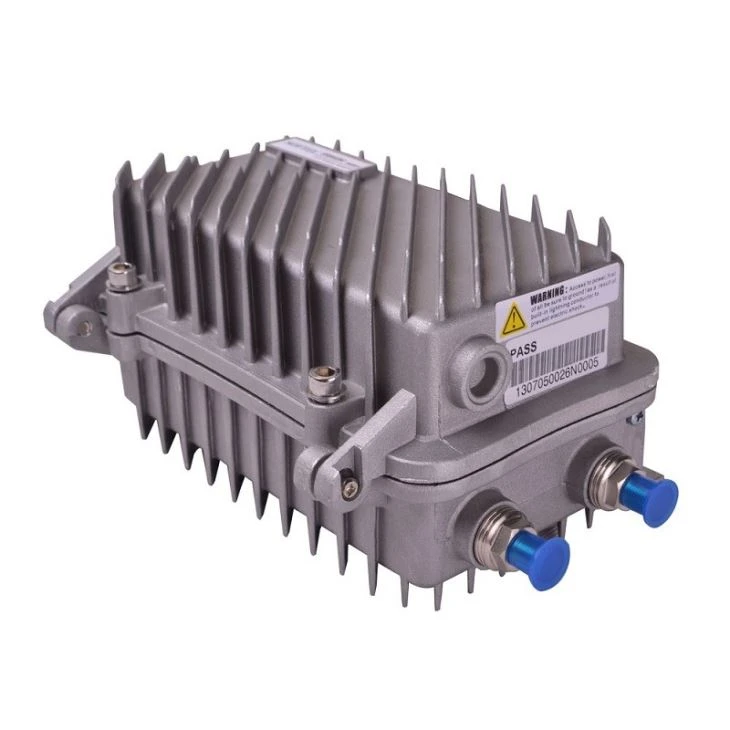

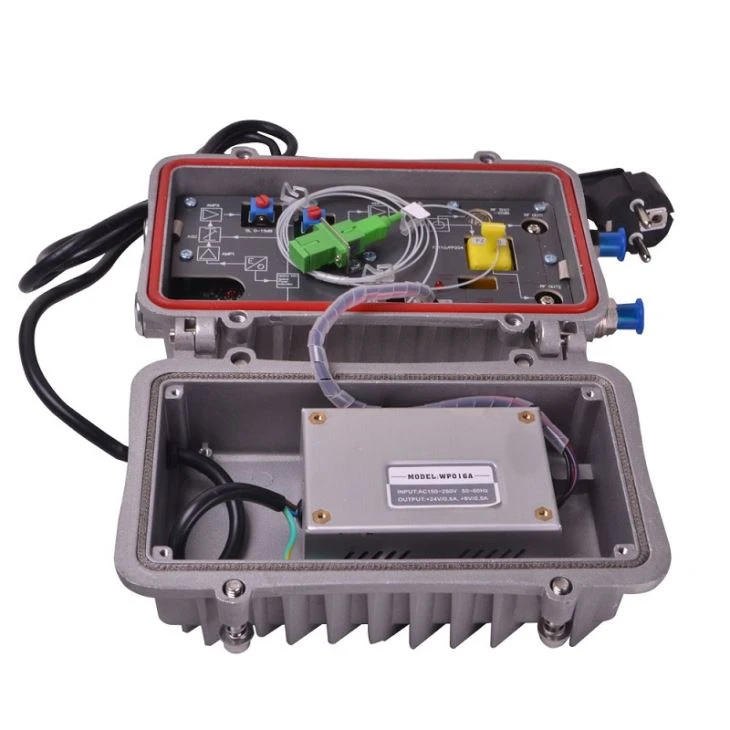

Nœud optique modulaire extérieur
Outdoor Modular Optical NodeSR 812 S est notre nouveau récepteur optique de réseau CATV avec une grande qualité et des prix compétitifs.
Caractéristiques de performance
Tube de conversion photoélectrique PIN à réponse élevée.
La conception de circuit optimisée, la production de processus SMT, le chemin de signal optimisé rendent la transmission de signal photoélectrique plus lisse.
Puce d'atténuation RF spécialisée, bonne atténuation RF et équilibre linéaire, haute précision.
Dispositif amplificateur GaAs, double sortie de puissance, gain élevé et faible distorsion.
État de fonctionnement du contrôle par microprocesseur, affichage numérique des paramètres, confort et fonctionnement intuitif, et performances stables.
Excellentes performances AGC, lorsque la plage de puissance optique d'entrée est de - 8 ～ ＋ 2 dBm, le niveau de sortie reste inchangé, CTB et CSO essentiellement inchangés.
Paramètres techniques
Article | Unité | Nœud optique modulaire extérieur | |
Paramètres optiques | |||
Réception de la puissance optique | dBm | -8 ~ +2 | |
Perte de retour optique | dB | GG gt; 45 | |
Réception optique Longueur d'onde | nm | 1100 ~ 1600 | |
Type de connecteur optique | FC / APC, SC / APC ou spécifié par l'utilisateur | ||
Type de fibre | Mode unique | ||
Performances de liaison | |||
C/N | dB | ≥ 51 （- Entrée 2dBm） | |
C / CTB | dB | ≥ 65 | Niveau de sortie 106 dBμV symétrique 6 dB |
C / CSO | dB | ≥ 60 | |
Paramètres RF | |||
Gamme de fréquences | MHz | 45 ~862 | |
Planéité en bande | dB | ±0.75 | |
Niveau de sortie nominal | dBμV | ≥ 106 | |
Niveau de sortie max | dBμV | ≥ 110 | |
Perte de retour de sortie | dB | ≥14 | |
Impédance de sortie | Ω | 75 | |
Contrôle électronique EQ Intervalle | dB | 0～10 | |
Contrôle électronique ATT Intervalle | dBμV | 0～20 | |
Performance générale | |||
Tension d'alimentation | V | CA （130 ~ 265） V ou CA (35 ~ 85) V | |
| Température de fonctionnement | ℃ | -40~60 |
Humidité relative | % | Max 95% sans condensation |
Consommation | Virginie | ≤ 15 |
Dimension | mm | 185（L）╳140（W）╳91（H） |

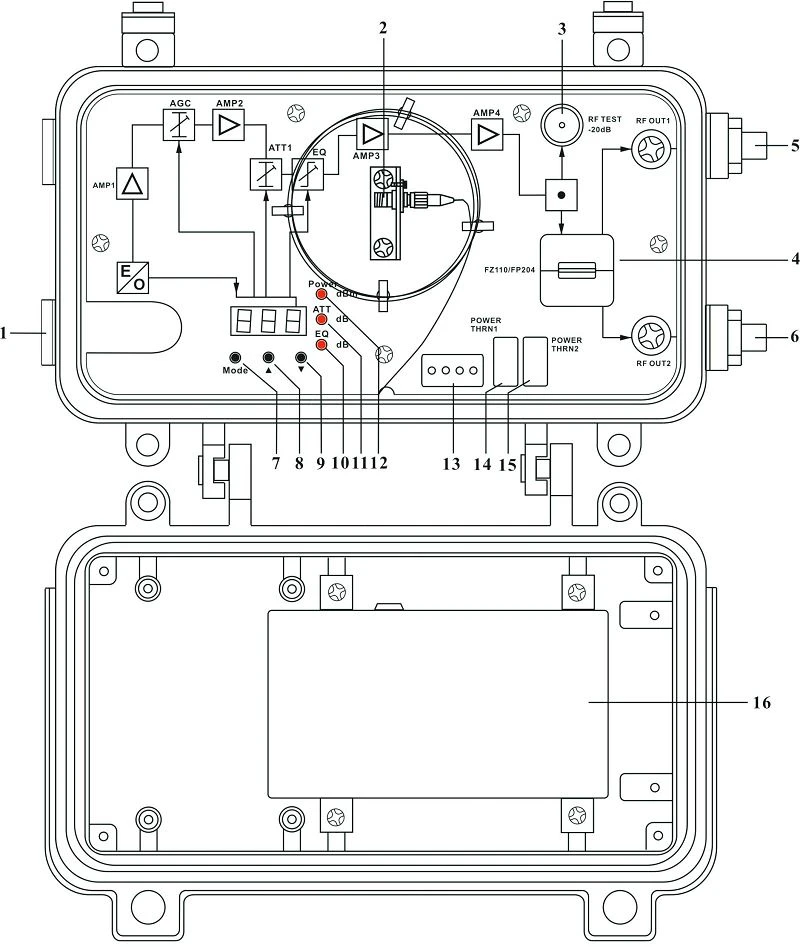

Structure Diagramme du nœud optique modulaire extérieur
1. Entrée fibre optique | 2. Adaptateur fibre optique |
3. -Port de test RF de 20 dB | 4. Prise de sortie ou séparateur |
5. Sortie RF 1 | 6. Sortie RF 2 |
7. Bouton de sélection de mode | 8. Touche HAUT |
9. Bouton BAS | 10. Indicateur de mode EQ de contrôle électronique |
11. Indicateur de mode de contrôle électronique ATT | 12. Indicateur de mode d'alimentation optique |
13. Interface d'alimentation de la carte mère | 14. Module d'insertion de surintensité d'alimentation 1 |
15. Module d'insertion de surintensité d'alimentation 2 | 16. Changer de source d'alimentation |
