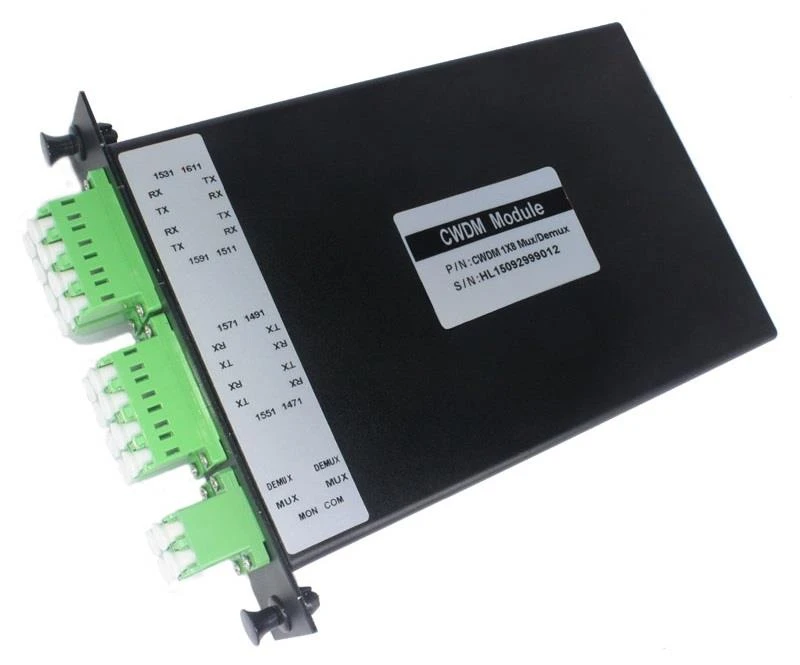

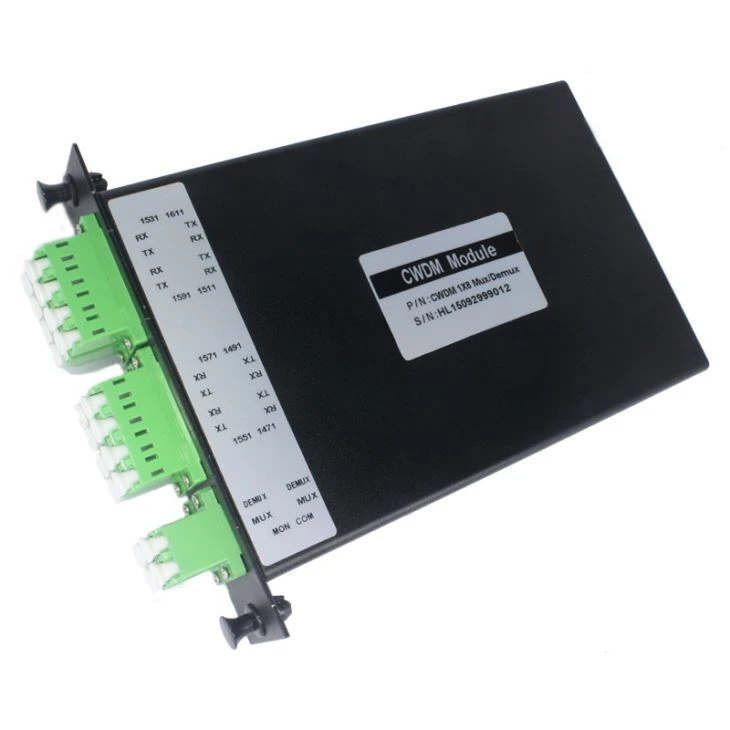

8 canaux CWDM MUX
8 canaux CWDM MUX
Le module CWDM ABS BOX est normalement utilisé dans le montage en rack 1U. Il existe généralement deux types, un type est MUX, l'autre est Demux. En outre, il existe un type spécial: MUX / DEMUX dans un module ABS Box.
Caractéristiques de 8 canaux CWDM MUX
La bande passante est large.
L'isolation du canal est élevée.
Il est sans époxy sur le passage optique.
Application
Il est applicable pour le réseau WDM, l'application cellulaire et l'amplificateur à fibre optique.
Caractéristiques
Paramètres | 8 canaux CWDM MUX | |||
MUX | DEMUX | |||
Perte d'insertion (dB) | ≤2.5 | |||
Longueur d'onde du canal (nm) | 1270-1610 ou 1271-1611 | |||
Espacement des canaux (nm) | 20 | |||
Bande passante (à -0,5 dB de bande passante) (nm) | ±7.5/±6.5 | |||
Uniformité du canal (dB) | ≤1.0 | |||
Insertion | Canal adjacent | N/A | GG gt; 30 | |
Canal non adjacent | N/A | GG gt; 40 | ||
Ondulation de la bande passante (dB) | GG lt; 0,3 | |||
Sensibilité à la température de perte d'insertion (dB / ℃) | GG lt; 0,005 | |||
Décalage de la température de longueur d'onde (nm / ℃) | GG lt; 0,002 | |||
Perte dépendante de la polarisation (dB) | GG lt; 0,1 | |||
Dispersion du mode de polarisation (ps) | GG lt; 0,1 | |||
Perte de retour (dB) | GG gt; 45 | |||
Directivité (dB) | GG gt; 50 | |||
Puissance optique maximale (mw) | 300 | |||
Température de fonctionnement (℃) | -5 ~ +75 | |||
Température de stockage (℃) | -40 ~ +85 | |||
Dimension de l'emballage (mm) | 100*80*10 | |||
