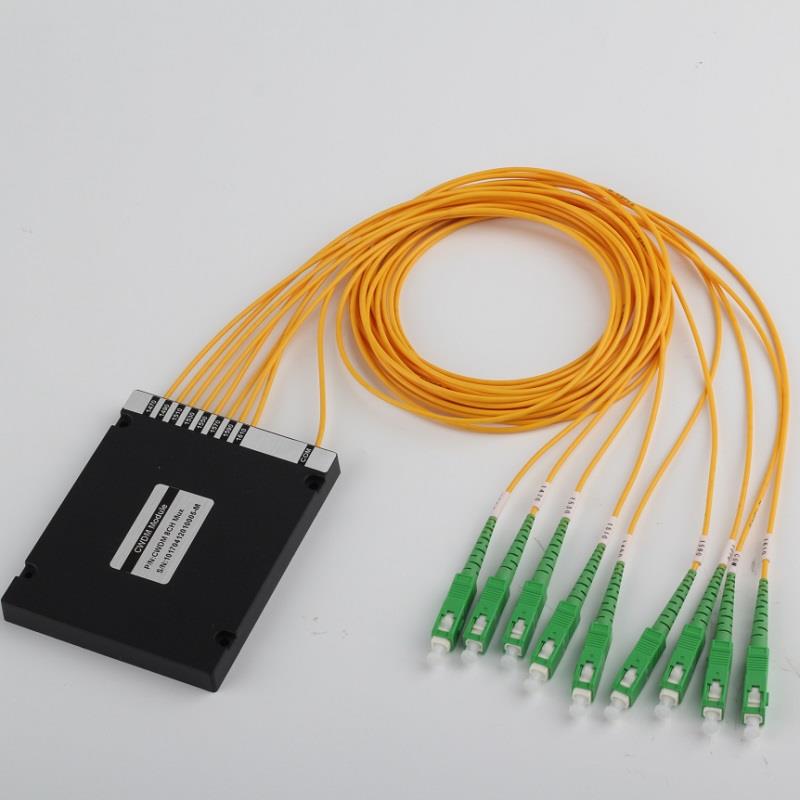

Multiplexage par répartition en longueur d'onde
Le multiplexage par répartition en longueur d'onde grossière (CWDM) est l'utilisation du multiplexeur à fibre optique pour différentes longueurs d'onde de signaux lumineux multiplexés sur une seule fibre optique pour la transmission
Caractéristiques
Il présente une faible perte liée à la polarisation, une isolation à longueur d'onde élevée et une faible perte d'insertion.
Applications
Il est applicable pour le système CWDM, les réseaux PON et les liens CATV.
Spécifications du multiplexage par répartition en longueur d'onde
Paramètres | Unité | Caractéristiques |
Opération Longueur d'onde | nm | 1260 ~ 1650 |
Longueur d'onde centrale | nm | 1310 |
Bande passante | nm | (λC – 7.4) ~ (λC + 7.4) |
Bande de réflexion | nm | 1260 ~ (λC - 12,6) et (λC +12,6) ~ 1620 |
Ondulation dans la bande passante | dB | ≤ 0.20 |
Isolation de transmission dans la bande de réflexion | dB | ≥ 30 |
Perte d'insertion maximale dans la bande passante | dB | ≤ 0.70 |
Isolation de réflexion dans la bande passante | dB | ≥15 |
Variation de la perte d'insertion dans la bande de réflexion | dB | ≤0.50 |
Perte dépendante de la polarisation dans la bande passante | dB | ≤ 0.05 |
Coefficient de changement thermique dans la longueur d'onde centrale | pm / ° C | ≤ 3.0 |
Température de fonctionnement | °C | - 5 ~ + 70 |
Température de stockage | °C | - 40 ~ + 85 |
Dimension de l'emballage | mm | Tube en acier 5.5x38 |
Type de connecteur | SC / APC |
